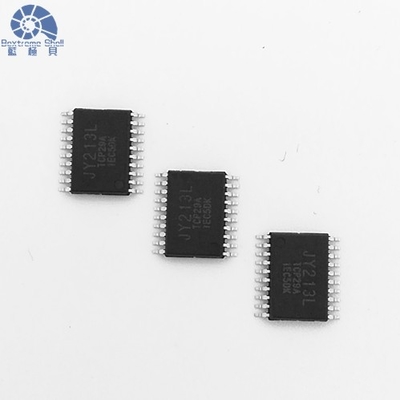

Sterownik szybkiej bramki JY213L do urządzeń MOSFET mocy i IGBT

Sterownik szybkiej bramki JY213L do urządzeń MOSFET mocy i IGBT z trzema niezależnymi kanałami wyjściowymi

Opis

JY213L to szybki 3-fazowy sterownik bramki dostosowany do urządzeń MOSFET mocy i IGBT.Ten zaawansowany sterownik posiada trzy niezależne kanały wyjściowe, zarówno wysokie, jak i niskie, zapewniając optymalną kontrolę.Dzięki wbudowanemu czasowi martwemu i ochronie przed przestrzeleniem chroni półmostek, zapobiegając potencjalnym uszkodzeniom.Obwody UVLO zapewniają niezawodne działanie, zapobiegając awariom w sytuacjach niskiego napięcia progowego.Wykorzystując przełomowy wysokonapięciowy proces BCD i technikę redukcji szumów w trybie wspólnym, sterownik ten zachowuje stabilność w scenariuszach z wysokimi szumami dV/dt, wykazując jednocześnie wyjątkową ujemną tolerancję napięcia przejściowego.Dodatkowo pin włączający włącza tryb gotowości, umożliwiając chipowi wejście w stan niskiego prądu spoczynkowego i wydłużając żywotność baterii.Doświadcz niezrównanej wydajności i trwałej niezawodności dzięki szybkiemu sterownikowi bramki JY213L.Aby uzyskać więcej informacji, kliknij tutaj.

Cechy

• Zintegrowany sterownik półmostkowy 90 V typu high side
• Możliwość napędzania do 3-fazowych bramek półmostkowych
• Wbudowana dioda paska startowego dla każdego kanału high side
• Wbudowana ochrona czasu martwego
• Ochrona przed strzałem
• Blokada podnapięciowa dla VCC i VBS
• Niskie napięcie robocze 0–5,5 V dla VCC i VBS
• Zgodność z logiką wejściową 3,3 V i 5 V
• Włącz pin (EN) dla niskiego prądu czuwania
• IO+/IO-: +1,2A/–2,0A przy VCC=15V, VBS=15V
• Wbudowany czas martwy: 0,5us (typ.)
• Układ redukcji szumów dV/dt w trybie wspólnym
• Toleruje ujemne napięcie przejściowe
• Niski napęd bramki dI/dt dla lepszej odporności na zakłócenia
• Zakres pracy od –40ºC do 125ºC
• Pakiet o niewielkich gabarytach: TSSOP20L/24L, 173mil

Aplikacja

• E-BIKE/elektronarzędzie sterownik silnika 3-fazowego
• Sterowanie mini/mikrosilnikiem zasilane bateryjnie
• Falownik ogólnego zastosowania

Schemat blokowy

Typowy obwód aplikacji

Konfiguracja pinów
