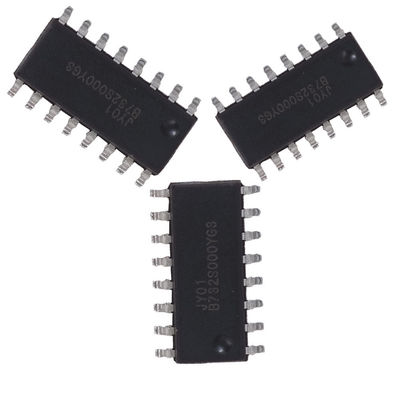

JY01 Układ scalony sterownika silnika bezczujnikowego BLDC 3-fazowego czujnika Halla

JY01 Bezszczotkowy układ scalony sterowania silnikiem DC do czujnika Halla lub bezczujnikowego silnika BLDC

Funkcje JY01

JY01 to specjalnie zaprojektowany układ sterujący dla bezszczotkowego sterownika silnika prądu stałego, stosowany do silnika BLDC z czujnikiem Halla lub bezczujnikowego silnika BLDC, jest łatwy w aplikacji, obwód peryferyjny jest prosty, niski koszt, tryb napędu SPWM z niskim poziomem hałasu, wysoką wydajnością, stabilną jakością i profesjonalnym wsparcie techniczne, JY01 został szybko zatwierdzony przez wielu inżynierów elektroników.

JY01 był szeroko stosowany w wielu dziedzinach, takich jak: bezszczotkowy wentylator prądu stałego, bezszczotkowa pompa prądu stałego, kosiarka, skuter, zrównoważony samochód, robot, instrumenty naukowe i sprzęt, automatyczna pompa paliwa, elektryczne szyby, elektryczna regulacja siedzenia, wentylator klimatyzacji , elektryczna regulacja lusterek wstecznych, takich jak urządzenia domowe, takie jak odkurzacze, klimatyzacja, sprzęt hydrauliczny, wysokiej klasy zabawki dla dzieci, modele samolotów, modele samochodów, modele itp .;Jest również szeroko stosowany w narzędziach ręcznych, takich jak szlifierki, wiertarki ręczne, maszyny do grawerowania, wkrętarki elektryczne itp.

Charakterystyka

Napięcie robocze: 4,5 V-5,5 V.
Temperatura pracy: -40-85 ℃
Tryb jazdy: SPWM
Tryb jazdy Daul: z czujnikiem Halla lub bez czujnika
Silnik adaptacyjny: brak silnika halla / silnika halla.
Sterowanie kierownicą: pozytywne / negatywne
Łagodne cofanie: tak
Sygnał prędkości: tak
Ochrona przed przeciążeniem: tak
Obecna pętla zamknięta: Tak
Napęd stałoprądowy: tak
Ochrona przed blokowaniem: tak
Miękki start: tak
Specjalna technologia: funkcja bezpiecznego rozruchu JYKJ w pełnym stanie
Regulacja prędkości: liniowa
Okres łagodnego startu: 1 S, 3 S, 10 S opcjonalnie

JY01 jest zintegrowanym układem sterowania 2 w 1 dla Halla lub bezczujnikowego bezszczotkowego silnika prądu stałego, co bardzo ułatwia
aplikacji w użyciu, proszę zwrócić uwagę przed zaprojektowaniem i zastosowaniem obwodu.
1: JY01 dla sterownika silnika czujnika Halla, podłącz Pin 1 do Vss lub podłącz 5 V podczas włączania, JY01 będzie jeździł jako sposób Halla.
2: JY01 dla sterownika silnika bezczujnikowego, zaoferuj 0,1 V-4 V do styku 1, JY01 będzie jeździł jako bezczujnikowy.
Pin 1 to pin wielofunkcyjny, istnieją trzy stany operacyjne:
1: JY01 w ustawieniach aplikacji po włączeniu zasilania.
2: ten pin jest pinem sterującym Enable pod sposobem Halla, napięcie wysokiego poziomu to normalny napęd, napięcie niskiego poziomu to
zabroniony napęd (brak wyjścia)
3: ten pin jest kołkiem do regulacji momentu rozruchowego w sposób bezczujnikowy, zakres napięcia: 0,1 V-2 V.
Proszę potwierdzić stan zastosowania JY01 przed zaprojektowaniem.

za) Ustawienie momentu rozruchowego: Ustawienie momentu rozruchowego jest ważne dla bezsensownego rozruchu silnika
Moment rozruchowy jest powiązany z wydajnością silnika.silnik nie uruchomi się lub trudno go uruchomić, jeśli
moment rozruchowy jest mały, silnik będzie się trząsł lub cofał, jeśli moment rozruchowy jest zbyt wysoki.
Początkowe debugowanie aplikacji w zależności od obciążenia silnika, wykonaj następujące kroki:
ja.Podłącz potencjometr 20 K do 0 V i 5 V, środkowy pin połącz z pinem JY01 IC I.
ii.Po włączeniu ustaw potencjometr na 0 V (moment rozruchowy 0).
iii.Wprowadź sygnał regulacji prędkości na pin VR od 0 V do 5 V i sprawdź, czy silnik uruchamia się, czy nie
iv.Jeśli silnik nie może się uruchomić lub uruchomić nieprawidłowo, można wtedy dodać wartość potencjometru do 0,1 V.
powtórz krok iii, jeśli silnik nadal się nie uruchamia, dodaj do 0,2 V / 0,3 V / 0,4 V potencjometru i
Powtarzaj krok iii aż do uruchomienia silnika.
v.Jeśli silnik cofa się podczas rozruchu, oznacza to, że moment rozruchowy jest wysoki, powinien zmniejszyć Start
moment obrotowy dla normalnego rozruchu, w przeciwnym razie długie cofanie spowoduje uszkodzenie silnika i tranzystora MOSFET.
b) Zabezpieczenie przed przeciążeniem i ustawienie rezystancji próbkowania prądu: JY01 ma doskonałe przeciążenie
Funkcja ochrony, ma zabezpieczenie przed przeciążeniem i funkcję ochrony przed nieprawidłowym prądem
gdy aktualna wartość rezystora próbkującego R jest prawidłowa.Kiedy napięcie pinów spełnia
0.1 V, rozpocznie się monitorowanie przeciążenia i przejdzie w stan prądu stałego, prąd przemiennika nie
zmienić, bez względu na to, czy napięcie VR wzrasta lub spada, a obciążenie rośnie lub
W tym stanie JY01 będzie nadal oferować stałą moc napędu do silnika.jeśli jest napięciem pinowym
spełniają 0,2 V lub więcej, zabezpieczenie zostanie aktywowane w 4,5 μs.
Metoda doboru wartości R.
Wzór na wartość R I = 0,1 / R
I: wartość prądu stałego (jednostka: Amp)
0,1: JY01 To napięcie na pinie
R: rezystancja graniczna prądu (jednostka: om)
Na przykład: prąd roboczy: 3A, ustaw stały prąd bezpieczeństwa na 5A, gdy prąd
spotkać się z 5A lub więcej, program utrzyma prąd na poziomie 5A zgodnie ze wzorem
I = 0,1 / R, R = 0,1 / 5 = 0,02 Ohm, a więc zabezpieczenie przed przeciążeniem i rezystor próbkowania prądu
powinno wynosić 20 miliomów
do) Zabezpieczenie przed zablokowaniem: zabezpieczenie przed zablokowaniem zostanie aktywowane i zatrzyma wyjście, jeśli silnik nie
zacznij normalnie za 3 sekundy, zmniejsz napięcie VR do 0, aby wyjść z ochrony, zwiększ napięcie VR
ponownie uruchomić silnik.

POBIERZ PODRĘCZNIK UŻYTKOWNIKA IC JY01

JY01_V3.5_2018-English.pdf
