Debugowanie obwodów peryferyjnych Bezczujnikowy układ scalony sterownika silnika BLDC SPWM

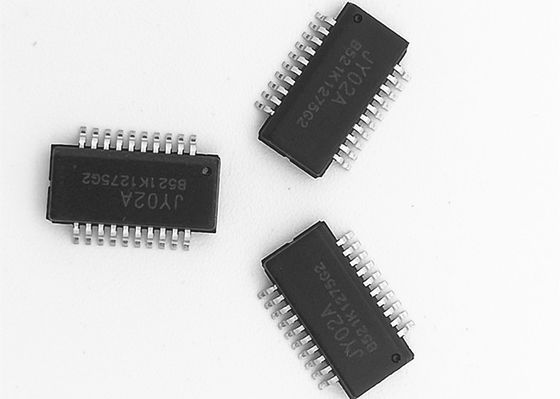

Bezszczotkowy mikrokontroler silnika prądu stałego IC JY02A specjalny dla bezczujnikowego sterownika silnika BLDC


JY02A to układ ASIC do bezczujnikowego, bezszczotkowego silnika prądu stałego, z prostym obwodem peryferyjnym, doskonałą funkcją, kompaktowymi rozmiarami, prostym debugowaniem (prawie bez debugowania), wysoką wydajnością napędu, elastycznym zastosowaniem, szerokim zastosowaniem itp.
JY02A to czysty układ scalony aplikacji sprzętowej, który rozwiązuje problem pisania programów.JY02A wewnętrznie zestala różne bezczujnikowe bezszczotkowe obwody sterujące napędem silnika prądu stałego, takie jak adaptacyjny obwód rozruchowy, obwód kompensacji mocy, obwód korekcji wartości Q, korekcja współczynnika mocy, obwód wykrywania fazy, dwukierunkowy obwód dekodowania operacji, obwód zabezpieczający zablokowany wirnik, wykrywanie siły elektromotorycznej obwód, obwód wykrywania i kontroli prądu, obwód wykrywania i ochrony napięcia itp., Po bardzo niewielkiej ilości regulacji komponentów zewnętrznych, może napędzać różne bezczujnikowe bezszczotkowe silniki prądu stałego, JY02A ma pewną zdolność rozruchu obciążenia, co jest bardzo ważne w większości JY02A może być stosowany do trójfazowego bezszczotkowego silnika prądu stałego z połączeniem „Y” i „trójkąt”.

Aplikacje:

roboty zamiatające, samochodowe pompy wodne, pompy obiegowe kotłów wiszących, domowe pompy wspomagające, generatory tlenu, różne wentylatory / dmuchawy, wkrętaki elektryczne, kurtyny elektryczne, drzwi automatyczne, pompy oleju hydraulicznego, pompy powietrza wysokiego ciśnienia, sprężarki klimatyzacji samochodowej, prąd stały bezszczotkowy kompresor, wózek AGV, różne urządzenia do sortowania logistyki liniowej i pętlowej, kosiarka, opryskiwacz, podwodne śmigło itp.

Cechy funkcjonalne:
☆ Napięcie robocze: 4,5 V-5,5 V. ☆ Temperatura pracy: -55-125 ℃
☆ Tryb jazdy: SPWM ☆ Silnik adaptacyjny: Bezczujnikowy silnik BLDC
☆ Sterowanie kierunkiem: CW / CCW ☆ Łagodne cofanie: Tak
☆ Sygnał prędkości: tak ☆ Ochrona przed przeciążeniem: tak
☆ Zamknięta pętla prądowa: Tak ☆ Napęd stałoprądowy: Tak
☆ Ochrona przed zablokowaniem: tak ☆ Regulacja momentu rozruchowego: tak
☆ Łagodny rozruch: tak ☆ Specjalna technologia: funkcja bezpiecznego rozruchu JYKJ w pełnym stanie
☆ Regulacja prędkości: liniowa ☆ Funkcja samoadaptacji EAI



JY02A Tryb jazdy i parametry:

1: Wyjście PWM przemiennika fazowego UH / VH / WH, sygnał komutacji przemiennika fazowego UL / VL / WL
wyjście, ten tryb napędu jest ekonomicznym sposobem na obniżenie kosztów sprzętu, zwłaszcza w
zastosowanie sterowników silników wysokonapięciowych i dużej mocy.tryb wyjścia PWM napędu górnego to
Łatwiejszy obwód i wyższa stabilność niż tryb wyjściowy PWM napędu dolnego.

2: częstotliwość PWM JY02A wynosi 13 KHz, co nie tylko bierze pod uwagę kompleksowość
stosunek wydajności do hałasu, ale także zwiększa moc i zmniejsza zużycie energii
obwodu jazdy.Moment obrotowy silnika jest wyższy niż w przypadku 20 kHz pod tym samym
zasilacz.

Impuls JY02A
Proszę zwrócić uwagę, że JY02A wysyła jeden sygnał impulsowy podczas komutacji silnika BLDC
fazę za każdym razem.Oznacza to, że JY02A nie wytwarza jednego impulsu, gdy silnik się obraca.Dla
Przykład jako poniższy schemat: jego wirnik wewnętrzny, silnik 2-parowy biegunowy, oznacza
silnik wymaga komutacji fazy 6 razy na każdą rundę, więc JY02A wyśle ​​po 6 impulsów każdy
okrągły silnik
