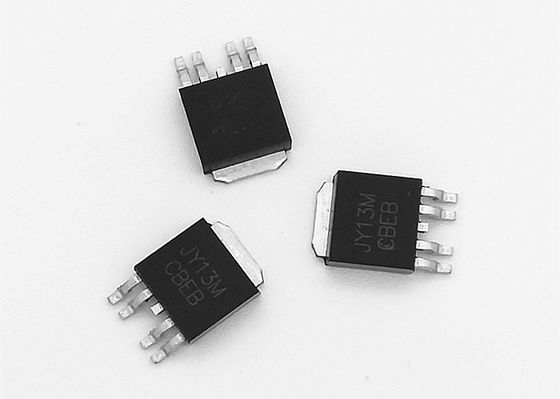

JY13M N i P Channel 40 V MOSFET dla sterownika silnika BLDC
OGÓLNY OPIS
JY13M to tranzystory pola mocy w trybie wzmocnienia logicznego kanału N i P.
Co może zapewnić doskonałe RDS (WŁ.) i niski ładunek bramki.Uzupełniające
Tranzystory MOSFET mogą być używane w mostkach H, falownikach i innych aplikacjach.
FUNKCJE
| Urządzenie | VBR (DSS) | RDS (WŁ.) MAKS Tjot= 25ºC | Pakiet |
| Kanał N. | 40V | <30mΩ przy V.GS= 10 V, ID = 12 A. | TO252-4L |
| <40mΩ przy V.GS= 4,5 V, ID = 8 A. | |||
| Kanał P. | -40V | <45mΩ przy V.GS= -10 V, ID = -12A | |
| <66mΩ przy V.GS= -4,5 V, identyfikator = -8A |
● Niska pojemność wejściowa
● Szybka prędkość przełączania
Bezwzględne maksymalne oceny (Ta = 25ºC, chyba że zaznaczono inaczej)
| Parametr | Symbol | Kanał N. | Kanał P. | Jednostka | |
| Napięcie źródła drenu | VDSS | 40 | -40 | V | |
| Napięcie źródła bramki | VDSS | ±20 | ±20 | ||
| Ciągły Drain Current |
Ta = 25ºdo | jare | 12 | -12 | ZA |
| Ta = 100ºdo | 12 | -12 | |||
| Impulsowy prąd spustowy | jaDM | 30 | -30 | ||
| Maksymalna moc Rozpusta |
Ta = 25ºdo | P.re | 2 | W. | |
| Ta = 70ºdo | 1.3 | ||||
| Skrzyżowanie i przechowywanie Zakres temperatury |
Tjot TSTG | -55 do 150 | ºdo | ||
| Odporność termiczna Połączenie z Ambient |
RθJA | 10s | 25 | ºC / W | |
| Stały | 60 | ||||
| Odporność termiczna Połączenie z Case |
RθJC | 5.5 | 5 | ºC / W |
Charakterystyka elektryczna (Ta = 25ºC, chyba że zaznaczono inaczej)
| Symbol | Parametr | Warunki | Min | Typ | Maks | Jednostka | |
| Statyczny | |||||||
| VGS (th) | Próg bramki Napięcie |
VDS= VGS,JAre= 250uA | N-Ch | 1.7 | 2.5 | 3.0 | V |
| VDS= VGS,JAre= -250uA | P-Ch | -1,7 | -2 | -3,0 | |||
| jaGSS | Wyciek bramy obecny |
VDS= 0 V, V.GS= ± 20 V. | N-Ch | ± 100 | nA | ||
| P-Ch | ± 100 | ||||||
| jaDSS | Zerowe napięcie bramki Drain Current |
VDS= 40 V, V.GS= 0V | N-Ch | 1 | uA | ||
| VDS= -40 V, V.GS= 0V | P-Ch | -1 | |||||
| jaDON) | Drenaż w stanie obecny |
VDS= 5 V, V.GS= 10 V. | N-Ch | 30 | ZA | ||
| VDS= -5 V, V.GS= -10V | P-Ch | -30 | |||||
| RDS (WŁ.) | Drain-Source Stan włączony Odporność |
VGS= 10 V, Ire= 12A | N-Ch | 24 | 30 | mΩ | |
| VGS= -10 V, I.re= -12A | P-Ch | 36 | 45 | ||||
| VGS= 4,5 V, I.re= 8A | N-Ch | 31 | 40 | ||||
| VGS= -4,5 V, I.re= -8A | P-Ch | 51 | 66 | ||||
| VSD | Dioda do przodu Napięcie |
jaS= 1,0 A, V.GS= 0V | N-Ch | 0,76 | 1.0 | V | |
| jaS= -1,0 A, VGS= 0V | P-Ch | -0,76 | -1,0 |
