| MOQ: | 5 zestawów |
| Cena £: | negotiable |
| standardowe opakowanie: | STANDARDOWE PAKOWANIE |
| Okres dostawy: | 5-25 dni |
| metoda płatności: | T/T,L/C |
| Wydajność dostaw: | 300 zestawów / dni |

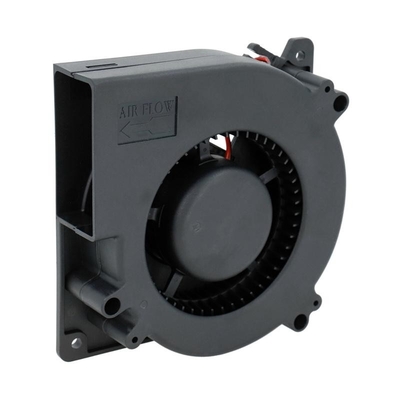

Dzielony wirnik dmuchawy 225-86 Silnik wentylatora prądu stałego Wentylator odśrodkowy BLDC
1: bezszczotkowy dmuchawa na prąd stały funkcje:
1: Wysokoobrotowe, wyspecjalizowane szybkie łożysko kulkowe (NMB) oferujące długą żywotność i niższy poziom hałasu
2: Wysokie ciśnienie i przepływ powietrza dzięki kompaktowej konstrukcji
3: Wysoka wydajność, znacznie bardziej wydajna niż dmuchawa silnika szczotkowego
4: Wysoka niezawodność, wyspecjalizowany kontroler sprawiają, że praca jest bardziej niezawodna
5: wysoka inteligencja, regulacja prędkości PWM, dodatnia inwersja, sprzężenie zwrotne sygnału PG, inteligentne sterowanie
2:
|
Materiał
|
Wirnik wykonany z PA66
|
|
Łożysko
|
Łożysko kulkowe
|
|
Kontrola prędkości
|
Wejście sterujące 0-5/10V lub PWM
|
|
Temp. pracy
|
-40~ +60°C
|
|
Klasa izolacji
|
B
|
|
Klasa ochrony
|
IP55
|
|
Zatwierdzenia
|
CCC, CE
|
3: Parametry produktów
| Model | OWB9290-24 | OWB9290-48 |
| Napięcie znamionowe | 24VDC | 48 V DC |
| Prąd znamionowy (otwarty) | 7A | 3.9A |
| Przepływ powietrza (otwarty) | 33 mln3/H | 35 mln3/H |
| Prędkość silnika (otwarta) | 22000 obr./min | 24000 obr./min |
| Prąd znamionowy (zamknięty) | 3.4A | 2.2A |
| Ciśnienie powietrza (zamknięte) | 10,5 kPa | 12 kPa |
| Prędkość silnika (zamknięty) | 25800 obr./min | 27300 obr./min |
| Biegun silnika | 4 | 4 |
| Rezystancja fazowa | 0,82 Ohma | 1,53 Ohma |
| Hałas | 80 dBA | 80 dBA |
| Łożysko kulkowe | NMB Szybkie łożysko kulkowe | |
| Silnik napędowy | 3-fazowy bezszczotkowy silnik prądu stałego | |
| Kąt czujnika Halla | 120° | |
| RPM-Pulse | 1 Hz = 30 obr./min | |
| Rodzaj uzwojenia | Delta | |
| Napięcie wytrzymywane uzwojenia | 500VDC (1 minuta) | |
| Klasa izolacji | klasa F | |
| Masa dmuchawy | 490 gr | |
| Stopień ochrony IP | IP54 | |
| Operacja Temperatura | -20℃ ~ 50℃ | |
| Żywotność (poniżej 40 ℃) | 10000 godzin | |
Bezszczotkowe powietrze DC z serii OWB9290 dmuchacz
4: wydajność produktów
Okres komutacji bezszczotkowej dmuchawy DC OWB9290
Bezszczotkowa dmuchawa na prąd stały OWB9290 Krzywe wydajności
5: wymiary ogólne
6: schemat połączeń
| Kołek 4 | Czerwony | +5V |
| Kołek 5 | Fioletowy | Sala A |
| Kołek 6 | Zielony | Hala B |
| Kołek 7 | Szary | Sala C |
| Kołek 8 | Czarny | GND |
| Kołek 1 | Żółty | Faza silnika A |
| Kołek 2 | Niebieski | Faza silnika B |
| Kołek 3 | Biały | Faza silnika C |
7:Uwagi
1: nie pracuj pod maksymalnym ciśnieniem powietrza, przepływ powietrza jest zbyt mały przy maksymalnym ciśnieniu powietrza i nie jest bezpieczny w użyciu.
2: dodaj filtr do wlotu, aby łożysko dmuchawy miało dłuższą żywotność.
3: prawidłowy kierunek obrotów to CCW
4: nie używaj dmuchawy w wysokiej temperaturze, wysokiej wilgotności, silnych polach magnetycznych
5: użyj odpowiedniego zasilacza do dmuchawy.
6: skontaktuj się z nami, aby uzyskać odpowiedni model sterownika/kontrolera.
|
|
