Szczegóły Produktu:
|
| Napięcie znamionowe: | 24 V. | Prąd znamionowy: | 6,0 A |
|---|---|---|---|
| Prędkość silnika: | 24000 obr / min | Przepływ powietrza: | 48m3 / h |
| Łożysko: | NMB | Waga netto: | 365 g |
| Klasa IP: | IP 54 | Ciśnienie powietrza: | 7,0 kPa |
| High Light: | Wentylator odśrodkowy 24V DC BLDC,wentylator odśrodkowy BLDC 24000RPM,wentylator odśrodkowy BLDC 24 V |
||

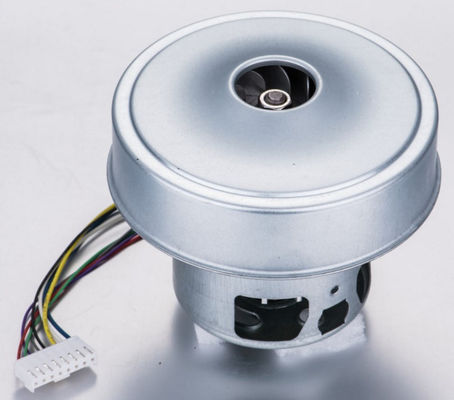

Dmuchawa próżniowa 24 V DC do odkurzacza, oczyszczacz powietrza, suszarka do rąk, maszyna do pęcherzyków powietrza, urządzenie wentylacyjne
1: Cechy bezszczotkowej dmuchawy powietrza DC:
1: Wysokoobrotowe, specjalistyczne szybkie łożysko kulkowe (NMB) zapewniające długą żywotność i niższy poziom hałasu
2: Wysokie ciśnienie i przepływ powietrza dzięki kompaktowej konstrukcji
3: Wysoka wydajność, znacznie bardziej wydajna niż dmuchawa silnika szczotkowego
4: wysoka niezawodność, wyspecjalizowany kontroler sprawia, że praca jest bardziej niezawodna
5: wysoka inteligentna regulacja prędkości PWM, dodatnia inwersja, sprzężenie zwrotne sygnału PG, inteligentne sterowanie
2: Zastosowania bezszczotkowej dmuchawy powietrza DC:
1: Buforowa poduszka powietrzna
2: Inteligentne narzędzie najbliższe
3: Przyssawka flegmy z napędem elektrycznym
4: Centralny system wentylacji
5: Oczyszczacz powietrza
6: Suszarka do rąk
7: Maszyna do pęcherzyków powietrza
8: Urządzenie wentylacyjne
9: Odkurzacz
10: maszyna do oddychania
11: pompa powietrza
3: Parametry produktów
| Model | OWB4235-48 | OWB4235-24 |
| Napięcie znamionowe | 48VDC | 24VDC |
| Prąd znamionowy (otwarty) | 4.4A | 6A |
| Przepływ powietrza (otwarty) | 54M3/ H | 48M3/ H |
| Prędkość silnika (otwarty) | 26000 obr / min | 24000 obr / min |
| Prąd znamionowy (zamknięty) | 2.3A | 2.2A |
| Ciśnienie powietrza (zamknięte) | 8,5 kPa | 7,0 kPa |
| Prędkość silnika (zamknięty) | 31700 obr / min | 28000 obr / min |
| Biegun silnika | 4 | 4 |
| Odporność na fazy | 1,16 Ohm | 0,62 oma |
| Hałas | 80 dBA | 80 dBA |
| Łożysko kulkowe | NMB Szybkie łożysko kulkowe | |
| Silnik napędowy | 3-fazowy bezszczotkowy silnik prądu stałego | |
| Kąt czujnika Halla | 120 ° | |
| RPM-Pulse | 1 Hz = 30 obr / min / min | |
| Rodzaj uzwojenia | Delta | |
| Uzwojenie wytrzymuje napięcie | 500VDC (1 minuta) | |
| Klasa izolacji | Klasa F. | |
| Waga dmuchawy | 365g | |
| Stopień ochrony IP | IP54 | |
| Operacja Temperatura | -20 ℃ ~ 50 ℃ | |
| Żywotność (poniżej 40 ℃) | 10000 godzin | |
4: Wydajność produktów
Okres komutacji bezszczotkowej dmuchawy próżniowej DC OWB4235
Bezszczotkowa dmuchawa DC OWB4235 Krzywe wydajności
5: Wymiary całkowite
6: Schemat połączeń
| Pin 4 | Czerwony | + 5V |
| Pin 5 | Purpurowy | Hala A |
| Pin 6 | Zielony | Hala B |
| Pin 7 | Szary | Hala C |
| Pin 8 | czarny | GND |
| Pin 1 | Żółty | Faza silnika A |
| Pin 2 | niebieski | Faza silnika B |
| Pin 3 | Biały | Faza silnika C |
7: Uwaga
1: Nie pracuj pod maksymalnym ciśnieniem powietrza, przepływ powietrza jest zbyt mały przy maksymalnym ciśnieniu powietrza i nie jest bezpieczny w użyciu.
2: Dodanie filtra przymocowanego do wlotu sprawia, że dmuchawa ma dłuższą żywotność.
3: Prawidłowy kierunek obrotów to CCW
4: nie używaj dmuchawy w wysokiej temperaturze, wysokiej wilgotności, silnych polach magnetycznych
5: użyj odpowiedniego zasilacza do dmuchawy.
6: skontaktuj się z nami, aby uzyskać dopasowany sterownik / kontroler dmuchawy
