Szczegóły Produktu:
|
| Napięcie znamionowe: | 48 V. | Prędkość silnika: | 24000 obr / min |
|---|---|---|---|
| Przepływ powietrza: | 77 M3 / H | Silnik napędowy: | 3-fazowy silnik bezszczotkowy |
| Łożysko: | NMB | Hałas: | 80dB |
| Żywotność: | 10000 godzin | Ciśnienie powietrza: | 10,5 kPa |
| High Light: | Wentylator odśrodkowy BLDC o wysokiej prędkości obrotowej,bezszczotkowy wentylator dmuchawy chłodzącej DC,bezszczotkowy wentylator dmuchawy 48 V. |
||
Dmuchawa próżniowa 48 V DC do odkurzacza, oczyszczacz powietrza, suszarka do rąk, maszyna do pęcherzyków powietrza, chłodzenie akumulatora

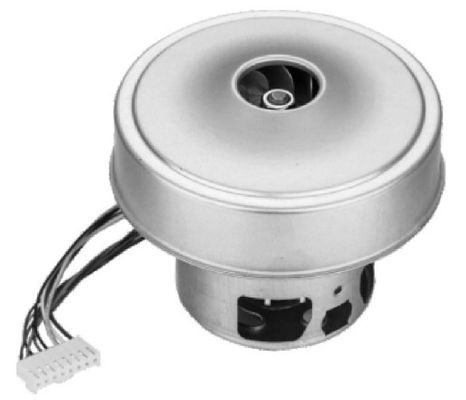

Bezszczotkowe powietrze DC z serii OWB1069 dmuchawa próżniowa
1: Cechy bezszczotkowej dmuchawy powietrza DC:
1: Wysokoobrotowe, specjalistyczne szybkie łożysko kulkowe (NMB) zapewniające długą żywotność i niższy poziom hałasu
2: Wysokie ciśnienie i przepływ powietrza dzięki kompaktowej konstrukcji
3: Wysoka wydajność, znacznie bardziej wydajna niż dmuchawa silnika szczotkowego
4: wysoka niezawodność, wyspecjalizowany kontroler sprawia, że praca jest bardziej niezawodna
5: wysoka inteligentna regulacja prędkości PWM, dodatnia inwersja, sprzężenie zwrotne sygnału PG, inteligentne sterowanie
2: Zastosowania bezszczotkowej dmuchawy powietrza DC:
1: Buforowa poduszka powietrzna
2: Inteligentne narzędzie najbliższe
3: Przyssawka flegmy z napędem elektrycznym
4: Centralny system wentylacji
5: Oczyszczacz powietrza
6: Suszarka do rąk
7: Maszyna do pęcherzyków powietrza
8: Urządzenie wentylacyjne
3: Parametry produktów
| Model | OWB1069-48 | OWB1069-24 |
| Napięcie znamionowe | 48VDC | 24VDC |
| Prąd znamionowy (otwarty) | 5.9A | 6.9A |
| Przepływ powietrza (otwarty) | 77M3/ H | 64M3/ H |
| Prędkość silnika (otwarty) | 24000 obr / min | 20000 obr / min |
| Prąd znamionowy (zamknięty) | 2.8A | 3.5A |
| Ciśnienie powietrza (zamknięte) | 10,5 kPa | 6,5 kPa |
| Prędkość silnika (zamknięty) | 28000 obr / min | 24000 obr / min |
| Biegun silnika | 4 | 4 |
| Odporność na fazy | 1,2 Ohm | 0,9 Ohm |
| Hałas | 80 dBA | 80 dBA |
| Łożysko kulkowe | NMB Szybkie łożysko kulkowe | |
| Silnik napędowy | 3-fazowy bezszczotkowy silnik prądu stałego | |
| Kąt czujnika Halla | 120 ° | |
| RPM-Pulse | 1 Hz = 30 obr / min / min | |
| Rodzaj uzwojenia | Delta | |
| Uzwojenie wytrzymuje napięcie | 500VDC (1 minuta) | |
| Klasa izolacji | Klasa F. | |
| Waga dmuchawy | 430g | |
| Stopień ochrony IP | IP54 | |
| Operacja Temperatura | -20 ℃ ~ 50 ℃ | |
| Żywotność (poniżej 40 ℃) | 10000 godzin | |
4: Wydajność produktów
Okres komutacji bezszczotkowej dmuchawy DC OWB1069
Bezszczotkowa dmuchawa DC OWB1069 Krzywe wydajności
5: Wymiary całkowite
6: Schemat połączeń
| Pin 1 | Żółty | Faza silnika A |
| Pin 2 | niebieski | Faza silnika B |
| Pin 3 | Biały | Faza silnika C |
| Pin 4 | Czerwony | + 5V |
| Pin 5 | Purpurowy | Hala A |
| Pin 6 | Zielony | Hala B |
| Pin 7 | Szary | Hala C |
| Pin 8 | czarny | GND |
7: Uwaga
1: Nie pracuj pod maksymalnym ciśnieniem powietrza, przepływ powietrza jest zbyt mały przy maksymalnym ciśnieniu powietrza i nie jest bezpieczny w użyciu.
2: Dodanie filtra przymocowanego do wlotu sprawia, że dmuchawa ma dłuższą żywotność.
3: Prawidłowy kierunek obrotów to CCW
4: nie używaj dmuchawy w wysokiej temperaturze, wysokiej wilgotności, silnych polach magnetycznych
5: użyj odpowiedniego zasilacza do dmuchawy.
