Szczegóły Produktu:
|
Napięcie znamionowe: | 24 V DC | Prąd znamionowy: | 2,5A |
---|---|---|---|
Prędkość silnika: | 18000 RPM | Silnik napędowy: | 3-fazowy bezszczotkowy silnik prądu stałego |
Łożysko: | Łożysko kulkowe NMB | Ciśnienie powietrza: | 240pa |
Waga netto: | 400g | Klasa IP: | IP 54 |
Żywotność: | 6000 godzin | ||
High Light: | 40x20mm bezszczotkowy wentylator chłodzący DC,bezszczotkowy wentylator chłodzący DC 24 V,bezszczotkowy wentylator dmuchawy DC 24 V |

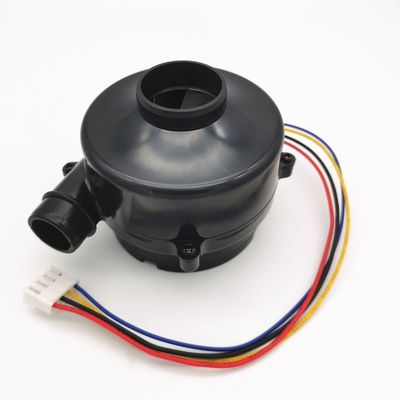

Szybka bezszczotkowa dmuchawa powietrza 24VDC do suszarki do rąk, sprzętu chłodzącego, wentylatora dmuchawy, ze sterowaniem PWM Wentylator BLDC
Seria OWB-4011 DC bezszczotkowe powietrze dmuchacz
1: Cechy bezszczotkowej dmuchawy powietrza DC:
1: Wysokoobrotowe, specjalistyczne szybkie łożysko kulkowe (NMB) zapewniające długą żywotność i niższy poziom hałasu
2: Podstawa silnika z odlewanego ciśnieniowo aluminium, wysokowydajne rozpraszanie ciepła,
3: Wysoka wydajność, znacznie bardziej wydajna niż dmuchawa z silnikiem szczotkowym
4: wysoka niezawodność, wyspecjalizowany kontroler sprawia, że praca jest bardziej niezawodna
5: wbudowany kontroler, regulacja prędkości PWM, dodatnia inwersja, sprzężenie zwrotne sygnału PG, inteligentne sterowanie
2: Zastosowania bezszczotkowej dmuchawy powietrza DC:
1: Buforowa poduszka powietrzna
2: Inteligentne narzędzie najbliższe
3: Przyssawka flegmy z napędem elektrycznym
4: Centralny system wentylacji
5: Oczyszczacz powietrza
6: Suszarka do rąk
7: Maszyna do pęcherzyków powietrza
8: Urządzenie wentylacyjne
9: Odkurzacz
10: maszyna do oddychania
11: pompa powietrza
12: Sprzęt chłodzący
3: Parametry produktów
Model | OWB-4011-24 | |
Napięcie znamionowe | 24VDC (9-28V) | |
Prąd znamionowy (otwarty) | 2.5A | |
Przepływ powietrza (otwarty) | 9 M3/ H | |
Prędkość silnika (otwarty) | 18000 obr / min | |
Prąd znamionowy (zamknięty) | 2.2A | |
Ciśnienie powietrza (zamknięte) | 240 Pa | |
Prędkość silnika (zamknięty) | 20500 obrotów na minutę | |
Biegun silnika | 4 | |
Prędkość wiatru | 15 m / s | |
Hałas | 70 dBA | |
Łożysko kulkowe | NMB Szybkie łożysko kulkowe | |
Silnik napędowy | 3-fazowy bezszczotkowy silnik prądu stałego | |
Czujnik Halla | Bezczujnikowe | |
RPM-Pulse | 1 Hz = 30 obr / min | |
Rodzaj uzwojenia | Delta | |
Uzwojenie wytrzymuje napięcie | 500VDC (1 minuta) | |
Klasa izolacji | Klasa F. | |
Waga dmuchawy | 400 g | |
Stopień ochrony IP | IP54 | |
Operacja Temperatura | -20 ℃ ~ 50 ℃ | |
Żywotność (poniżej 40℃) | 6000 godzin |
4: Wydajność produktów
Bezszczotkowa dmuchawa DC OWB-0411 Krzywe wydajności
5: Wymiary całkowite
6: Schemat połączeń
Pin 1 | Czerwony | DC + 24V |
Pin 2 | czarny | GND |
Pin 3 | niebieski | Wyjście impulsowe prędkości FG (2 impulsy / okrągły) |
Pin 4 | Żółty | PWM (5 V 1 kHz, cykl pracy 6% -100%) |
7: Uwaga
1: Nie pracuj pod maksymalnym ciśnieniem powietrza, przepływ powietrza jest zbyt mały przy maksymalnym ciśnieniu powietrza i nie jest bezpieczny w użyciu.
2: Dodanie filtra przymocowanego do wlotu sprawia, że dmuchawa ma dłuższą żywotność.
3: Prawidłowy kierunek obrotów to CCW
4: nie używaj dmuchawy w wysokiej temperaturze, wysokiej wilgotności, silnych polach magnetycznych
5: użyj odpowiedniego zasilacza do dmuchawy.
