Szczegóły Produktu:
|
Napięcie znamionowe: | 24 V. | Prąd znamionowy: | 7A |
---|---|---|---|
Prędkość silnika: | 22000 obr / min | Silnik napędowy: | 3-fazowy bezszczotkowy silnik prądu stałego |
łożysko kulkowe: | Szybkie łożysko kulkowe NMB | Hałas: | 80 dB |
Waga netto: | 490 g | Klasa IP: | IP 54 |
High Light: | Wentylator bezszczotkowy 24 V,wentylator chłodzący 24 V DC,wentylator odśrodkowy |

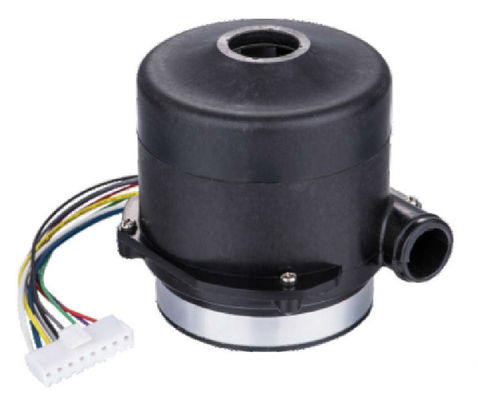

Maszyna do oddychania 24VDC, pompa powietrza, bezszczotkowa dmuchawa powietrza chłodzącego z łożyskiem kulkowym NBM
1: Cechy bezszczotkowej dmuchawy powietrza DC:
1: Wysokoobrotowe, specjalistyczne szybkie łożysko kulkowe (NMB) zapewniające długą żywotność i niższy poziom hałasu
2: Wysokie ciśnienie i przepływ powietrza dzięki kompaktowej konstrukcji
3: Wysoka wydajność, znacznie bardziej wydajna niż dmuchawa silnika szczotkowego
4: wysoka niezawodność, wyspecjalizowany kontroler sprawia, że praca jest bardziej niezawodna
5: wysoka inteligentna regulacja prędkości PWM, dodatnia inwersja, sprzężenie zwrotne sygnału PG, inteligentne sterowanie
2: Zastosowania bezszczotkowej dmuchawy powietrza DC:
1: Buforowa poduszka powietrzna
2: Inteligentne narzędzie najbliższe
3: Przyssawka flegmy z napędem elektrycznym
4: Centralny system wentylacji
5: Oczyszczacz powietrza
6: Suszarka do rąk
7: Maszyna do pęcherzyków powietrza
8: Urządzenie wentylacyjne
9: Odkurzacz
10: maszyna do oddychania
11: pompa powietrza
12: Sprzęt chłodzący
3: Parametry produktów
Model | OWB9290-24 | OWB9290-48 |
Napięcie znamionowe | 24VDC | 48VDC |
Prąd znamionowy (otwarty) | 7A | 3.9A |
Przepływ powietrza (otwarty) | 33M3/ H | 35M3/ H |
Prędkość silnika (otwarty) | 22000 obr / min | 24000 obr / min |
Prąd znamionowy (zamknięty) | 3.4A | 2.2A |
Ciśnienie powietrza (zamknięte) | 10,5 kPa | 12kPa |
Prędkość silnika (zamknięty) | 25800 obrotów na minutę | 27300 obr./min |
Biegun silnika | 4 | 4 |
Odporność na fazy | 0,82 oma | 1,53 Ohm |
Hałas | 80 dBA | 80 dBA |
Łożysko kulkowe | NMB Szybkie łożysko kulkowe | |
Silnik napędowy | 3-fazowy bezszczotkowy silnik prądu stałego | |
Kąt czujnika Halla | 120 ° | |
RPM-Pulse | 1 Hz = 30 obr / min | |
Rodzaj uzwojenia | Delta | |
Uzwojenie wytrzymuje napięcie | 500VDC (1 minuta) | |
Klasa izolacji | Klasa F. | |
Waga dmuchawy | 490 g | |
Stopień ochrony IP | IP54 | |
Operacja Temperatura | -20 ℃ ~ 50 ℃ | |
Żywotność (poniżej 40 ℃) | 10000 godzin |
4: Wydajność produktów
Okres komutacji bezszczotkowej dmuchawy DC OWB9290
Bezszczotkowa dmuchawa DC OWB9290 Krzywe wydajności
5: Wymiary całkowite
6: Schemat połączeń
Pin 4 | Czerwony | + 5V |
Pin 5 | Purpurowy | Hala A |
Pin 6 | Zielony | Hala B |
Pin 7 | Szary | Hala C |
Pin 8 | czarny | GND |
Pin 1 | Żółty | Faza silnika A |
Pin 2 | niebieski | Faza silnika B |
Pin 3 | Biały | Faza silnika C |
7: Uwaga
1: Nie pracuj pod maksymalnym ciśnieniem powietrza, przepływ powietrza jest zbyt mały przy maksymalnym ciśnieniu powietrza i nie jest bezpieczny w użyciu.
2: Dodanie filtra przymocowanego do wlotu sprawia, że dmuchawa ma dłuższą żywotność.
3: Prawidłowy kierunek obrotów to CCW
4: nie używaj dmuchawy w wysokiej temperaturze, wysokiej wilgotności, silnych polach magnetycznych
5: użyj odpowiedniego zasilacza do dmuchawy.
6: skontaktuj się z nami, aby uzyskać odpowiedni model sterownika / kontrolera.
