Szczegóły Produktu:
|
| Napięcie źródła drenu: | 600 V. | Napięcie źródła bramki: | ± 30V |
|---|---|---|---|
| Maksymalne rozproszenie mocy: | 33 W. | Impulsowy prąd spustowy: | 16A |
| Podanie: | Oświetlenie | Kształt: | Kwadrat |
| High Light: | mosfet mocy kanału n,przełącznik boczny mosfet wysokiego kanału n,kontroler silnika mosfet mocy |
||

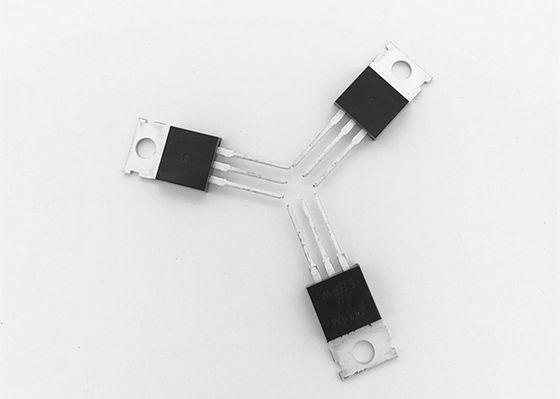

Pakiet JY16M N kanał 600V TO220F-3
MOSFET mocy w trybie wzmocnienia dla sterownika silnika BLDC
OGÓLNY OPIS
JY16M wykorzystuje najnowsze techniki obróbki rowów, aby osiągnąć wysoką komórkę
gęstość i zmniejsza odporność na włączanie z wysoką powtarzalnością lawinową.Te
cechy sprawiają, że ten projekt jest niezwykle wydajnym i niezawodnym urządzeniem
zastosowanie w aplikacjach przełączania zasilania i wielu innych zastosowaniach.
FUNKCJE
● 600 V / 4 A, R.DS (WŁ.) = 2,6Ω@VGS= 10 V.
● Szybkie przełączanie i powrót do zdrowia ciała
● Doskonały pakiet zapewniający dobre odprowadzanie ciepła
APLIKACJE
● Oświetlenie
● Zasilacze impulsowe o wysokiej wydajności
Bezwzględne maksymalne oceny (Tc = 25ºC, chyba że zaznaczono inaczej)
| Symbol | Parametr | Ocena | Jednostka | |
| VDS | Napięcie źródła drenu | 600 | V | |
| VGS | Napięcie źródła bramki | ± 30 | V | |
| jare | Ciągły drenaż obecny |
Tc = 25ºdo | 4 | ZA |
| Tc = 100ºdo | 2.9 | |||
| jaDM | Impulsowy prąd spustowy | 16 | ZA | |
| P.re | Maksymalne rozpraszanie mocy | 33 | W. | |
| Tjot TSTG | Temperatura złącza roboczego i przechowywania Zasięg |
-55 do +150 | ºdo | |
| RθJC | Odporność termiczna - połączenie z obudową | 1.5 | ºC / W | |
| RθJA | Odporność termiczna - połączenie z otoczeniem | 62 |
Charakterystyka elektryczna (Tc = 25ºC, chyba że zaznaczono inaczej)
| Symbol | Parametr | Warunki | Min | Typ | Maks | Jednostka |
| Charakterystyka statyczna | ||||||
| BVDSS | Drain-Source Napięcie przebicia |
VGS= 0 V, IDS= 250uA | 600 | V | ||
| jaDSS | Zerowe napięcie bramki Drain Current |
VDS= 600 V, V.GS= 0V | 1 | uA | ||
| jaGSS | Wyciek korpusu bramki obecny |
VGS=± 30 V, V.DS= 0V | ± 100 | nA | ||
| VGS (th) | Próg bramki Napięcie |
VDS= VGS, jaDS= 250uA | 2.0 | 3.0 | 4.0 | V |
| RDS (WŁ.) | Drain-Source Opór w stanie włączenia |
VGS= 10 V, IDS= 4A | 2.6 | 2.8 | Ω |
Charakterystyka elektryczna (Tc = 25ºC, chyba że zaznaczono inaczej)
| Symbol | Parametr | Warunki | Min | Typ | Maks | Jednostka |
| Charakterystyka diody dren-źródło | ||||||
| VSD | Dioda do przodu Napięcie |
VGS= 0 V, ISD= 2A | 1.5 | V | ||
| Trr | Odwrotny czas odzyskiwania | jaSD= 4A di / dt = 100A / us |
260 | ns | ||
| Qrr | Reverse Recovery Charge | 1.5 | nC | |||
| Charakterystyka dynamiczna | ||||||
| Rsol | Odporność na bramę | VGS= 0 V, V.DS= 0V, f = 1 MHZ |
5 | Ω | ||
| Tdon) | Czas opóźnienia włączenia | VDS= 300 V, Rsol= 25Ω, jaDS = 4A, V.GS= 10 V, |
15 | ns | ||
| Tr | Czas wzrostu po włączeniu | 48 | ||||
| Tzdejmować) | Czas opóźnienia wyłączenia | 28 | ||||
| Tfa | Wyłącz czas opadania | 35 | ||||
| doISS | Pojemność wejściowa | VGS =0V, VDS= 25 V, f = 1,0 MHz |
528 | pF | ||
| doOSS | Pojemność wyjściowa | 72 | ||||
| doRSS | Transfer zwrotny Pojemność |
9 | ||||
| Qsol | Całkowita opłata za bramkę | VDS= 480 V, I.re= 4A, VGS= 10 V. |
16 | nC | ||
| Qgs | Opłata za źródło bramy | 3.5 | ||||
| Qgd | Gate-Drain Charge | 7.1 |
POBIERZ PODRĘCZNIK UŻYTKOWNIKA JY16M
