| MOQ: | 1 zestaw |
| Cena £: | Zbywalny |
| standardowe opakowanie: | Torba PE + karton |
| Okres dostawy: | 5-10 dni |
| metoda płatności: | T / T, L / C, Paypal |
| Wydajność dostaw: | 1000 zestawów / dzień |

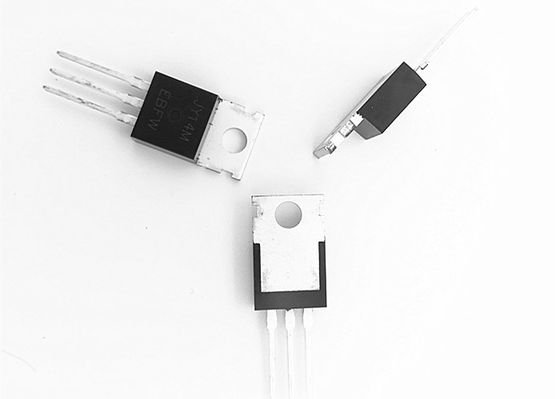

JY14M N Channel Enhancement Mode Power MOSFET dla sterownika silnika BLDC
OGÓLNY OPIS
JY14M wykorzystuje najnowsze techniki obróbki rowów, aby osiągnąć wysoką komórkę
gęstość i zmniejsza odporność na włączanie z wysoką powtarzalnością lawinową.Te
cechy sprawiają, że ten projekt jest niezwykle wydajnym i niezawodnym urządzeniem
zastosowanie w aplikacjach przełączania zasilania i wielu innych zastosowaniach.
FUNKCJE
● 40V / 200A, R.DS (WŁ.) = 2,5 mΩ@VGS= 10 V.
● Szybkie przełączanie i powrót do zdrowia ciała
● W pełni scharakteryzowane napięcie i prąd lawinowy
● Doskonały pakiet zapewniający dobre odprowadzanie ciepła
APLIKACJE
● Przełączanie aplikacji
● Obwody przełączane na stałe i wysokiej częstotliwości
● Zarządzanie energią dla systemów inwerterowych
Bezwzględne maksymalne oceny (Tc = 25ºC, chyba że zaznaczono inaczej)
| Symbol | Parametr | Limit | Jednostka | |
| VDS | Napięcie źródła drenu | 40 | V | |
| VGS | Napięcie źródła bramki | ± 20 | V | |
| jare | Ciągły drenaż obecny |
Tc = 25ºdo | 200 | ZA |
| Tc = 100ºdo | 130 | |||
| jaDM | Impulsowy prąd spustowy | 720 | ZA | |
| P.re | Maksymalne rozpraszanie mocy | 210 | W. | |
| Tjot TSTG | Temperatura złącza roboczego i przechowywania Zasięg |
-55 do +175 | ºdo | |
| RθJC | Odporność termiczna - połączenie z obudową | 0.65 | ºC / W | |
| RθJA | Odporność termiczna - połączenie z otoczeniem | 62 |
Charakterystyka elektryczna (Ta = 25ºC, chyba że zaznaczono inaczej)
| Symbol | Parametr | Warunki | Min | Typ | Maks | Jednostka |
| Charakterystyka statyczna | ||||||
| BVDSS | Drain-Source Napięcie przebicia |
VGS= 0 V, IDS= 250uA | 40 | V | ||
| jaDSS | Zerowe napięcie bramki Drain Current |
VDS= 100 V, V.GS= 0V | 1 | uA | ||
| jaGSS | Wyciek korpusu bramki obecny |
VGS=± 20 V, V.DS= 0V | ± 100 | nA | ||
| VGS (th) | Próg bramki Napięcie |
VDS= VGS, jaDS= 250uA | 2.0 | 3.0 | 4.0 | V |
| RDS (WŁ.) | Drain-Source Opór w stanie włączenia |
VGS= 10 V, IDS= 60A | 2.5 | mΩ | ||
| solFS | Naprzód Transkondukcyjność |
VDS= 20 V, IDS= 60A | 100 | S |
Charakterystyka elektryczna (Ta = 25ºC, chyba że zaznaczono inaczej)
| Symbol | Parametr | Warunki | Min | Typ | Maks | Jednostka |
| Charakterystyka diody dren-źródło | ||||||
| VSD | Dioda do przodu Napięcie |
VGS= 0 V, ISD= 100A | 1.2 | V | ||
| Trr | Odwrotny czas odzyskiwania | jaSD= 100A di / dt = 100A / us |
38 | ns | ||
| Qrr | Reverse Recovery Charge | 58 | nC | |||
| Charakterystyka dynamiczna | ||||||
| Rsol | Odporność na bramę | VGS= 0 V, V.DS= 0V, f = 1 MHZ |
1.2 | Ω | ||
| Tdon) | Czas opóźnienia włączenia | VDS= 20 V, R.sol= 6Ω, jaDS = 100A, VGS= 10 V, |
34 | ns | ||
| Tr | Czas wzrostu po włączeniu | 22 | ||||
| Tzdejmować) | Czas opóźnienia wyłączenia | 48 | ||||
| Tfa | Wyłącz czas opadania | 60 | ||||
| doISS | Pojemność wejściowa | VGS =0V, VDS= 20 V, f = 1,0 MHz |
5714 | pF | ||
| doOSS | Pojemność wyjściowa | 1460 | ||||
| doRSS | Transfer zwrotny Pojemność |
600 | ||||
| Qsol | Całkowita opłata za bramkę | VDS= 30 V, Ire= 100A, VGS= 10 V. |
160 | nC | ||
| Qgs | Opłata za źródło bramy | 32 | ||||
| Qgd | Gate-Drain Charge | 58 |
![]()
POBIERZ PODRĘCZNIK UŻYTKOWNIKA JY14M
