| MOQ: | 1 zestaw |
| Cena £: | negotiable |
| standardowe opakowanie: | Torba PE + karton |
| Okres dostawy: | 5-10 dni |
| metoda płatności: | T / T, L / C, Paypal |
| Wydajność dostaw: | 1000 zestawów / dzień |

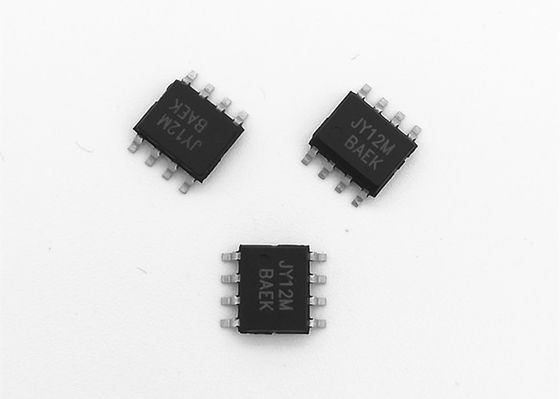

JY12M N i P kanał MOSFET 30 V dla sterownika silnika BLDC
OGÓLNY OPIS
JY12M to tranzystory pola mocy w trybie wzmocnienia logicznego kanału N i P.
są produkowane przy użyciu technologii DMOS o wysokiej gęstości komórek.Ta wysoka gęstość
proces jest specjalnie dostosowany, aby zminimalizować opór w stanie włączenia.Te urządzenia są
szczególnie nadaje się do zastosowań niskonapięciowych, takich jak telefony komórkowe i notebooki
zarządzanie energią komputera i inne obwody zasilane z baterii, w których występuje wysoki poziom
przełączanie i niskie straty mocy w linii są potrzebne na bardzo małej powierzchni obrysowej
pakiet montażu.
FUNKCJE
| Urządzenie | RDS (WŁ.) MAKS | jaDMAX(25ºC) |
| Kanał N. | 20mΩ przy V.GS= 10 V. | 8.5A |
| 32 mΩ przy V.GS= 4,5 V. | 7.0A | |
| Kanał P. | 45mΩ przy V.GS= -10V | -5,5A |
| 85mΩ przy V.GS= -4,5V | -4,1A |
● Niska pojemność wejściowa
● Szybka prędkość przełączania
APLIKACJE
● Zarządzanie energią
● Przetwornica DC / DC
● Sterowanie silnikiem DC
● Telewizor LCD i wyświetlacz monitora
● Falownik CCFL
Bezwzględne maksymalne oceny (Ta = 25ºC, chyba że zaznaczono inaczej)
| Parametr | Symbol | Kanał N. | Kanał P. | Jednostka | |||
| 10 sek | Stały | 10 sek | Stały | ||||
| Napięcie źródła drenu | VDSS | 30 | -30 | V | |||
| Napięcie źródła bramki | VDSS | ±20 | ±20 | ||||
| Ciągły Drain Current |
Ta = 25 ºC | jare | 8.5 | 6.5 | -7,0 | -5,3 | ZA |
| Ta = 70 ºC | 6.8 | 5.1 | -5,5 | -4,1 | |||
| Impulsowy prąd spustowy | jaDM | 30 | -30 | ||||
| Maksymalna moc Rozpusta |
Ta = 25 ºC | P.re | 1.5 | W. | |||
| Ta = 70 ºC | 0.95 | ||||||
| Węzeł operacyjny Temperatura |
Tjot | -55 do 150 | ºC | ||||
| Odporność termiczna Połączenie z Ambient |
RθJA | 61 | 100 | 62 | 103 | ºC / W | |
| Odporność termiczna Połączenie z Case |
RθJC | 15 | 15 | ºC / W |
Charakterystyka elektryczna (Ta = 25ºC, chyba że zaznaczono inaczej)
| Symbol | Parametr | Warunki | Min | Typ | Maks | Jednostka | |
| Statyczny | |||||||
| VGS (th) | Próg bramki Napięcie |
VDS= VGS,JAre= 250uA | N-Ch | 1.0 | 1.5 | 3.0 | V |
| VDS= VGS,JAre= -250uA | P-Ch | -1,0 | -1,5 | -3,0 | |||
| jaGSS | Wyciek bramy obecny |
VDS= 0 V, V.GS= ± 20 V. | N-Ch | ± 100 | nA | ||
| P-Ch | ± 100 | ||||||
| jaDSS | Zerowe napięcie bramki Drain Current |
VDS= 30 V, V.GS= 0V | N-Ch | 1 | uA | ||
| VDS= -30 V, V.GS= 0V | P-Ch | -1 | |||||
| jaDON) | Drenaż w stanie obecny |
VDS≥5 V, V.GS= 10 V. | N-Ch | 20 | ZA | ||
| VDS≤-5 V, V.GS= -10V | P-Ch | -20 | |||||
| RDS (WŁ.) | Drain-Source Stan włączony Odporność |
VGS= 10 V, Ire= 7,4 A. | N-Ch | 15 | 20 | mΩ | |
| VGS= -10 V, I.re= -5,2 A. | P-Ch | 38 | 45 | ||||
| VGS= 4,5 V, I.re= 6,0 A. | N-Ch | 23 | 32 | ||||
| VGS= -4,5 V, I.re= -4,0 A. | P-Ch | 65 | 85 | ||||
| VSD | Dioda do przodu Napięcie |
jaS= 1,7 A, VGS= 0V | N-Ch | 0.8 | 1.2 | V | |
| jaS= -1,7 A, VGS= 0V | P-Ch | -0,8 | -1,2 |
POBIERZ PODRĘCZNIK UŻYTKOWNIKA JY12M
