| MOQ: | 1 zestaw |
| Cena £: | negotiable |
| standardowe opakowanie: | Torba PE + karton |
| Okres dostawy: | 5-10 dni |
| metoda płatności: | T / T, L / C, Paypal |
| Wydajność dostaw: | 1000 zestawów / dzień |

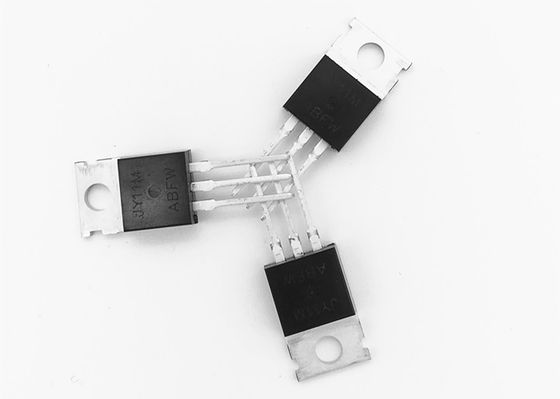

JY11M N MOSFET mocy w trybie wzmocnienia kanału
OGÓLNY OPIS
JY11M wykorzystuje najnowsze techniki obróbki rowów, aby osiągnąć wysoką komórkę
gęstość i zmniejsza odporność na włączanie z wysoką powtarzalnością lawinową.Te
cechy sprawiają, że ten projekt jest niezwykle wydajnym i niezawodnym urządzeniem
zastosowanie w aplikacjach przełączania zasilania i wielu innych zastosowaniach.
FUNKCJE
● 100 V / 110 A, R.DS (WŁ.) = 6,5mΩ@VGS= 10 V.
● Szybkie przełączanie i powrót do zdrowia ciała
● W pełni scharakteryzowane napięcie i prąd lawinowy
● Doskonały pakiet zapewniający dobre odprowadzanie ciepła
APLIKACJE
● Przełączanie aplikacji
● Obwody przełączane na stałe i wysokiej częstotliwości
● Zarządzanie energią dla systemów inwerterowych
Bezwzględne maksymalne oceny (Tc = 25ºC, chyba że zaznaczono inaczej)
| Symbol | Parametr | Limit | Jednostka | |
| VDS | Napięcie źródła drenu | 100 | V | |
| VGS | Napięcie źródła bramki | ± 20 | V | |
| jare | Ciągły drenaż obecny |
Tc = 25ºdo | 110 | ZA |
| Tc = 100ºdo | 82 | |||
| jaDM | Impulsowy prąd spustowy | 395 | ZA | |
| P.re | Maksymalne rozpraszanie mocy | 210 | W. | |
| Tjot TSTG | Temperatura złącza roboczego i przechowywania Zasięg |
-55 do +175 | ºdo | |
| RθJC | Odporność termiczna - połączenie z obudową | 0.65 | ºC / W | |
| RθJA | Odporność termiczna - połączenie z otoczeniem | 62 |
Charakterystyka elektryczna (Ta = 25ºC, chyba że zaznaczono inaczej)
| Symbol | Parametr | Warunki | Min | Typ | Maks | Jednostka |
| Charakterystyka statyczna | ||||||
| BVDSS | Drain-Source Napięcie przebicia |
VGS= 0 V, IDS= 250uA | 100 | V | ||
| jaDSS | Zerowe napięcie bramki Drain Current |
VDS= 100 V, V.GS= 0V | 1 | uA | ||
| jaGSS | Wyciek korpusu bramki obecny |
VGS=± 20 V, V.DS= 0V | ± 100 | nA | ||
| VGS (th) | Próg bramki Napięcie |
VDS= VGS, jaDS= 250uA | 2.0 | 3.0 | 4.0 | V |
| RDS (WŁ.) | Drain-Source Opór w stanie włączenia |
VGS= 10 V, IDS= 40A | 6.5 | mΩ | ||
| solFS | Naprzód Transkondukcyjność |
VDS= 50 V, IDS= 40A | 100 | S |
POBIERZ PODRĘCZNIK UŻYTKOWNIKA JY11M
