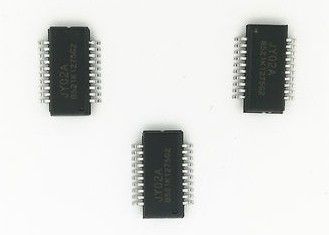

SPWM Dc Motor H Bridge Ic Chip z regulacją momentu rozruchowego

MOQ:	1 zestaw
Cena £:	negotiable
standardowe opakowanie:	Torba PE + karton
Okres dostawy:	5-10 dni
metoda płatności:	T / T, L / C, Paypal
Wydajność dostaw:	1000 zestawów / dzień

Szczegóły Informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia

Chiny

Nazwa handlowa

Numer modelu

JY02A

Napięcie robocze:

4,5 V-5,5 V.

Temperatura pracy:

-55-125 ℃

Tryb jazdy:

Silnik adaptacyjny:

silnik bezczujnikowy

Podanie:

zamiatające roboty

kolor:

czarny

Podkreślić:

h układ sterownika silnika mostkowego

układ mostkowy h

układ scalony mostka h

Opis produktu

JY02A Zabezpieczenie blokujące Bezszczotkowy układ scalony sterownika silnika prądu stałego z funkcją regulacji momentu rozruchowego

JY02A

Bezczujnikowy, bezszczotkowy układ sterowania silnikiem prądu stałego

(Standardowy formularz JY02A)

Wersja: V2.0 Data: 20180530

JY02A to czysty układ scalony aplikacji sprzętowej, który rozwiązuje problem pisania programów.JY02A wewnętrznie zestala różne bezczujnikowe bezszczotkowe obwody sterujące napędem silnika prądu stałego, takie jak adaptacyjny obwód rozruchowy, obwód kompensacji mocy, obwód korekcji wartości Q, korekcja współczynnika mocy, obwód wykrywania fazy, dwukierunkowy obwód dekodowania operacji, obwód zabezpieczający zablokowany wirnik, wykrywanie siły elektromotorycznej obwód, obwód wykrywania i kontroli prądu, obwód wykrywania i ochrony napięcia itp., Po bardzo niewielkiej ilości regulacji komponentów zewnętrznych, może napędzać różne bezczujnikowe bezszczotkowe silniki prądu stałego, JY02A ma pewną zdolność rozruchu obciążenia, co jest bardzo ważne w większości Aplikacje.JY02A można zastosować do trójfazowego bezszczotkowego silnika prądu stałego z połączeniem „Y” i „trójkąt”.

Zastosowania: roboty zamiatające, samochodowe pompy wodne, pompy obiegowe kotłów wiszących, domowe pompy wspomagające, generatory tlenu, różne wentylatory / dmuchawy, wkrętaki elektryczne, kurtyny elektryczne, drzwi automatyczne, pompy oleju hydraulicznego, pompy powietrza wysokiego ciśnienia, sprężarki klimatyzacji samochodowej , Bezszczotkowy kompresor DC, wózek AGV, różne urządzenia do sortowania logistyki liniowej i pętlowej, kosiarka do trawy, opryskiwacz, podwodne śmigło itp.

Cechy funkcjonalne:

☆ Napięcie robocze: 4,5 V-5,5 V. ☆ Temperatura pracy: -55-125 ℃

☆ Tryb jazdy: SPWM ☆ Silnik adaptacyjny: Bezczujnikowy silnik BLDC

☆ Sterowanie kierunkiem: CW / CCW ☆ Łagodne cofanie: Tak

☆ Sygnał prędkości: tak ☆ Ochrona przed przeciążeniem: tak

☆ Zamknięta pętla prądowa: Tak ☆ Napęd stałoprądowy: Tak

☆ Ochrona przed zablokowaniem: tak ☆ Regulacja momentu rozruchowego: tak

☆ Łagodny rozruch: tak ☆ Specjalna technologia: funkcja bezpiecznego rozruchu JYKJ w pełnym stanie

☆ Regulacja prędkości: liniowa ☆ Funkcja samoadaptacji EAI

NAZWA PIN FUNKCJA UWAGA

1 EMFC

Port wejściowy wykrywania BEMF C Podłącz po ciśnieniu parcjalnym fazy W, zwróć uwagę na zakres wytrzymywanego napięcia

2 Prędkość VR regulująca wejście analogowe 0-5V

3 Wykrywanie napięcia VOD Wartość OV: 3,6 V, Wartość LV: 0,8 V.

4 GND GND 0 V.

5 VDD 5 V 4,5 V - 5,5 V.

6 Czy wykrywanie prądu Wejście sygnału sprzężenia zwrotnego prądu

7 EMF_ON Wyjście sygnału EMF Sterowanie regulacją EMF

8 Zabezpieczenie portu wykrywania temperatury TC: powyżej 4,53 V.

Ochrona usuń: poniżej 3,70 V.

9 QD Regulacja momentu rozruchowego: 0-2,5 V 0-60%

10 UH Wyjście napędu górnego fazy U Wyjście napędu górnego fazy U Wyjście PWM 13 kHz

11 Wyjście dolnego napędu UL w fazie U Wyjście sygnału komutacji dolnego napędu w fazie U

Wyjście napędu górnego 12 VH V faza górnego napędu Wyjście PWM 13 kHz

13 Wyjście dolnego przemiennika z fazą VL V Wyjście sygnału komutacji dolnego przemiennika

14 WH W fazowa moc napędu górnego W fazowa górna moc wyjściowa PWM 13kHz

15 WL W wyjście dolnego napędu fazowego W wyjście sygnału komutacji dolnego napędu

16 Z / F Sterowanie obrotami w prawo iw lewo H: do przodu / L: do tyłu

17 M Wyjście impulsowe prędkości Jeden impuls na komutację

18 Wspólny zacisk EMF BEMF

19 Port wejściowy wykrywania EMFA BEMF A Podłącz po ciśnieniu parcjalnym fazy U, zwróć uwagę na zakres wytrzymywanego napięcia

20 Port wejściowy B wykrywania EMFB BEMF Podłączyć po ciśnieniu parcjalnym fazy V, zwrócić uwagę na zakres wytrzymywanego napięcia

Charakterystyka elektryczna DC

Symbol Min Typowy Maksymalny Stan jednostki

VDD 4,5 5 5,5 V VDD-GND

IDD 9 mA Wszystkie piny wyjściowe są odłączone

VIL 0,3 V IO wejście Wartość niskiego poziomu

VIH Wejście IO 3,5 V Wartość wysokiego poziomu

EMFV 0,01 4,5 V efektywne napięcie BEMF

VFOV 0 2,5 V Zakres początkowego napięcia momentu obrotowego

IOL 10 mA Io Niski poziom prądu ssania

IOH 5 mA IO wysokopoziomowy prąd wyjściowy

VODL 0,75 0,8 0,85 V Wartość zabezpieczenia podnapięciowego

VODH 2,95 3 3,05 V wartość ochrony przeciwprzepięciowej

RPT 3 S Czas miękkiego startu

ISVA 38 40 43 mV Sterowanie prądem stałym Jest wartością graniczną

ISVB 87 90 95 mV Szybka wartość zabezpieczenia nadprądowego

Vjd 0 5 V Zakres napięcia wejścia analogowego

Ijd 100 nA Wartość prądu wejścia analogowego

Schemat wewnętrznego bloku funkcjonalnego JY02A

 Sygnał napędu JY02A to wyjście o dodatniej polaryzacji, wybór dostosowanego obwodu napędu MOS i mocy MOS jest bardzo ważny!

JY02A Tryb jazdy i parametry:

1: wyjście PWM przemiennika fazowego UH / VH / WH, wyjście sygnału komutacji dolnego przemiennika fazowego UL / VL / WL, ten tryb napędu jest ekonomicznym sposobem na obniżenie kosztów sprzętu, szczególnie w zastosowaniu silnika wysokiego napięcia i dużej mocy kierowców.Tryb wyjściowy PWM napędu górnego to łatwiejszy obwód i wyższa stabilność niż tryb wyjściowy PWM napędu dolnego.

2: Częstotliwość PWM JY02A wynosi 13 KHz, co nie tylko uwzględnia wszechstronny stosunek wydajności i hałasu, ale także zwiększa moc i zmniejsza zużycie energii przez obwód napędowy.Moment obrotowy silnika jest wyższy niż 20 kHz przy tym samym zasilaniu.

Impuls JY02A

Proszę zwrócić uwagę, że JY02A wysyła jeden sygnał impulsowy podczas fazy komutacji silnika BLDC za każdym razem.Oznacza to, że JY02A nie wytwarza jednego impulsu, gdy silnik się obraca.Na przykład jak na poniższym schemacie: jego wirnik wewnętrzny, silnik z 2 parami biegunów, oznacza to, że silnik potrzebuje fazy komutacji 6 razy dla każdej rundy, więc JY02A wyśle 6 impulsów na każdy rundę silnika

Schemat ideowy budowy wewnętrznej 2-parowego silnika z wirnikiem wewnętrznym

Oscylogram wyjścia napędu do przodu

(Wyjście SPWM blisko sinusoidy, dobrze ograniczenie szumów elektromagnetycznych)

Oscylogram wyjścia napędu cofania

(Wyjście SPWM blisko sinusoidy, dobrze ograniczenie szumów elektromagnetycznych)

Schemat zastosowania:

1, JY02A typowe zastosowanie Schemat bezczujnikowego bezszczotkowego silnika prądu stałego

JY02A ma wbudowany obwód wykrywania BEMF

JY02A nie ma potrzeby zewnętrznego obwodu komparatora dla bezczujnikowego bezszczotkowego silnika prądu stałego

Uwaga:

Is to zacisk wejściowy sygnału zwrotnego prądu.Gdy napięcie na zaciskach Is osiągnie 40 mV, system rozpoczyna monitorowanie przeciążenia i przechodzi w stan kontroli prądu stałego.Prąd sterujący nie jest już zwiększany przez napięcie na zaciskach VR lub wzrasta obciążenie.Ta funkcja skutecznie zapobiega przepaleniu się tranzystora MOSFET, gdy obciążenie jest zbyt duże i może nadal dostarczać moc do silnika, aby utrzymać maksymalny stan jazdy.Gdy przypadkowy prąd nadal rośnie, napięcie na zacisku Is osiąga lub przekracza 90 mV, JY02A natychmiast przejdzie do stanu ochrony i zamknie wszystkie wyjścia, zabezpieczenie zostanie zwolnione tylko wtedy, gdy VR zostanie zmniejszone do 0 V lub ponownie zasilone

Zgodnie z prawem Ohma wystarczy zmienić wartość R, aby zmienić wartość prądu zabezpieczenia.JY02A jest bardzo elastyczny w ochronie prądowej (więcej na ten temat później)

Opis funkcjonalny i uwagi dotyczące zastosowania

a) Zabezpieczenie przed przeciążeniem i wybór wartości rezystancji próbkowania prądu:

JY02A ma stosunkowo pełną funkcję ochrony przed przeciążeniem.zabezpieczenie przed przeciążeniem i funkcja zabezpieczenia przed nieprawidłowym prądem JY02A zadziała tylko pod warunkiem prawidłowego doboru rezystora próbkującego R.Gdy napięcie na pinie Is osiągnie 0,40 mV, rozpoczyna się monitorowanie przeciążenia i przechodzi w stan prądu stałego i utrzymuje prąd sterujący na stałym poziomie.W tym stanie prąd sterujący nie rośnie już wraz z napięciem pinu VR i nie będzie wzrastał wraz ze wzrostem obciążenia.W tym stanie JY02A będzie nadal zapewniać stałą moc silnika i utrzymywać go w normalnym stanie roboczym.Jeśli napięcie na pinie Is osiągnie lub przekroczy 90 mV, system oceni wszystkie wyjścia w ciągu 4,5 mikrosekundy.

Oto szczegółowy przykład, jak prawidłowo wybrać wartość R w następujący sposób:

Wzór na wartość R: I = 0,04 / R

I: Wartość nastawy prądu stałego, jednostka: A.

0,04: jest wartością napięcia Is pinu JY02A

R: rezystancja ograniczająca prąd, jednostka: Ohm

Na przykład sterownik z prądem roboczym 3A ustawia stały prąd na 5A dla bezpieczeństwa, a system utrzymuje prąd na poziomie 5A, gdy prąd osiągnie lub przekroczy 5A, po wzorze I = 0,04 / R, R = 0,04 / I tak wartość R = 0,04 / 5 = 0,008 Ohm, więc rezystor próbkujący prądu powinien używać rezystora mocy 8 miliomów (rezystor próbkujący prądu zwykle to rezystor cementowy i drut Constantan)

b) zabezpieczenie przed zablokowaniem wirnika: JY02A ma funkcję automatycznego restartu.Gdy pracujący silnik zostanie zablokowany przez siłę zewnętrzną, system automatycznie się zabezpieczy i uruchomi ponownie.Jeśli ponowne uruchomienie nie powiedzie się 10 razy, automatycznie zatrzyma wyjście.Odłącz zasilanie lub zmniejsz napięcie pinu VR do 0 V, aby odblokować ochronę.Zwiększ napięcie VR, aby ponownie uruchomić silnik.

c) Łagodne cofanie Z / F: 16-ty pin Z / F JY02A jest pinem sterującym rewersją.Ten pin można podłączyć do 5 V lub GND.JY02A ma funkcję miękkiego cofania.Ta funkcja chroni MOSFET i silnik w wielu zastosowaniach oraz poprawia niezawodność i żywotność, specyficzna operacja polega na tym, że gdy silnik obraca się w jednym kierunku, gdy zmienia się poziom napięcia Z / F, sterownik najpierw zatrzymuje wyjście, silnik obraca się swobodnie do zatrzymania, a następnie zaczyna biec w innym kierunku.

d) Sprzężenie zwrotne sygnału prędkości FG: JY02A wysyła również sygnał impulsu prędkości podczas napędzania silnika.JY02A wyprowadza jeden impuls na każdą komutację fazy.Znajduje to doskonałe odzwierciedlenie w zastosowaniach z wyższej półki.W przypadku precyzyjnej regulacji prędkości, np. Bezszczotkowy wentylator DC, pompy bezszczotkowe DC itp.

Dzięki sprzężeniu zwrotnemu sygnału prędkości funkcje te są łatwe do osiągnięcia, na przykład wymagają stabilnej prędkości i stabilnego momentu obrotowego oraz rozwiązania sterowania w pętli zamkniętej.

e) Port zabezpieczenia termicznego TC: JY02A ma funkcję ochrony przed temperaturą połączenia zewnętrznego.Aplikacja jest dość prosta, wymagany jest tylko zewnętrzny NTC i rezystor, można umieścić NTC w miejscu, w którym trzeba monitorować, takim jak MOSFET lub silnik.Gdy temperatura osiągnie określoną wartość, system automatycznie się zabezpieczy, system uruchomi się ponownie po obniżeniu temperatury do wartości bezpiecznej.zalecane parametry NTC: NTC 10K3950K, rezystor dzielnika z 10K 1%, zgodnie z tym parametrem temperatura automatycznie zabezpieczy się, gdy temperatura osiągnie 100 stopni, oczywiście można również wymienić inne modele NTC lub wyregulować rezystor dzielnika zgodnie z do rzeczywistej aplikacji.Wartość rezystora osiąga wartość temperatury, którą chcesz chronić.

f) QD Regulacja momentu rozruchowego: Regulując napięcie na zacisku QD, można bezpośrednio zmienić moment rozruchowy.Zakres regulacji napięcia wynosi 0 V-2,5 V, a normalne napięcie rozruchowego momentu obrotowego silnika wynosi od 0 V do 0,8 V (moment rozruchowy nie jest tak większy, jak lepszy)

Podsumowanie:

Istnieje wiele czynników wpływających na bezszczotkowy bezszczotkowy sterownik silnika prądu stałego, takie jak napięcie robocze, prędkość, kąt komutacji, obciążenie, indukcyjność, siła przeciwelektromotoryczna, obciążenie rozruchowe itp., Które wpłyną na wydajność bezszczotkowego silnika prądu stałego.Efekt napędowy silnika, więc potrzeba więcej testów, aby stworzyć doskonały, wysokowydajny, stabilny bezszczotkowy sterownik silnika bezszczotkowego DC.

Deklaracja:

Aby poprawić wydajność bezszczotkowego bezczujnikowego sterownika silnika prądu stałego, zmniejszyć objętość, zmniejszyć koszty produkcji i rozwoju, JY02A jest naszym drugim bezszczotkowym układem scalonym bezszczotkowego sterownika silnika prądu stałego, który nie wymaga zewnętrznego komparatora.JY02A integruje wszystkie obwody bezszczotkowego sterownika silnika bezszczotkowego prądu stałego (z wyłączeniem elementów zasilających).Aby zapewnić lepszą obsługę naszym klientom, oferujemy trzy typowe obwody aplikacji JY02 w celach informacyjnych.Będziemy nadal poprawiać jego wydajność zgodnie z zastosowaniami rynkowymi., Rzeczywista funkcja IC może nieznacznie różnić się od wprowadzenia tego artykułu, jeśli masz jakiekolwiek problemy z aplikacją, możesz skontaktować się z nami w celu uzyskania najnowszych informacji.

Oto trzy typowe schematy aplikacji i zdjęcia produktów w celach informacyjnych.Wszystkie te schematy są zatwierdzane do masowej produkcji, a powiązane produkty fizyczne zapewniają naukę.Te trzy typowe schematy aplikacji obejmują w zasadzie większość aplikacji.

JY02A Schemat zastosowania bezszczotkowego napędu bezszczotkowego DC o małej mocy

Napięcie robocze: 7,5 V ---- 28 V Maksymalny prąd roboczy: 3 A Maksymalna moc wyjściowa: 30 W.

Zdjęcie produktu bezszczotkowego bezczujnikowego sterownika silnika o małej mocy

Rozmiar: L 45mm * W: 32mm * H 12mm

JY02A Schemat zastosowania bezszczotkowego silnika prądu stałego o średnim rozmiarze

Napięcie robocze: 12 V ---- 36 V Maksymalny prąd roboczy: 16 A Maksymalna moc wyjściowa: 500 W (MOS: TO220)

Zdjęcie produktu średniego rozmiaru bezszczotkowego bezczujnikowego sterownika silnika Power DC

Rozmiar: L 63 mm * W: 42,5 mm * H 12 mm

JY02A Wysokonapięciowy bezszczotkowy DC Schemat zastosowania silnika bez halla

Napięcie robocze: 80 V ---- 265 VAC Maksymalny prąd roboczy: 1 A Maksymalna moc wyjściowa: 150 W.

Zdjęcie produktu bezszczotkowego sterownika silnika wysokonapięciowego DC

Rozmiar: L 77mm * W: 60mm * H 32mm

POBIERZ PODRĘCZNIK UŻYTKOWNIKA JY02A

SPWM Dc Motor H Bridge Ic Chip z regulacją momentu rozruchowego 2 JY02A_V2_20180530-English.pdf

Znaków:

Sterownik bldc ic,

3-fazowy sterownik silnika bldc ic,

h układ sterownika silnika mostkowego

Zalecane produkty

Wideo

SPWM Bezczujnikowy sterownik silnika Bldc Ic przez zabezpieczenie przed przeciążeniem

Skontaktuj się teraz

Wideo

JY02A Bezszczotkowy sterownik silnika Ic z regulacją momentu rozruchowego

Skontaktuj się teraz

Wideo

450mA 850mA 3.3V kompatybilny z logiką Bldc High Side N Channel przełącznik Mosfet Driver

Skontaktuj się teraz

Wideo

JY01 Układ scalony sterownika silnika bezczujnikowego BLDC 3-fazowego czujnika Halla

Skontaktuj się teraz

Debugowanie obwodów peryferyjnych Bezczujnikowy układ scalony sterownika silnika BLDC SPWM

Skontaktuj się teraz

SPWM 3-fazowy bezczujnikowy układ sterowania prędkością bezszczotkowy sterownik silnika Bldc

Skontaktuj się teraz

High Side BLDC Motor Driver IC Chip Enhancement Mode do przełączania zasilania

Skontaktuj się teraz

JY13M 40V do montażu powierzchniowego N i P Channel Power Mosfet Driver Ic Chip

Skontaktuj się teraz

3-fazowy sterownik obwodu mostkowego 30A H Bldc Mosfet

Skontaktuj się teraz

Sterownik silnika Bldc 210 W Ic do przełączania zasilania pojazdu elektrycznego 210 W.

Skontaktuj się teraz

JY01A Tryb SPWM Czujnik Halla BLDC Motor Driver IC

Skontaktuj się teraz

szczegółowe informacje o produktach

produkty

Płyta sterownika BLDC

Układ scalony sterownika silnika BLDC

3-fazowy sterownik silnika BLDC

Samochodowa pompa wodna

Wentylator odśrodkowy BLDC

BLDC Pompa wodna

Bezszczotkowy silnik prądu stałego

Elektryczny siłownik liniowy

Zasilacz lampy deuterowej

Elektryczna pompa płynu chłodzącego

Pompa wodna z silnikiem elektrycznym

Pompa chłodząca przez zanurzenie

sterownik silnika bldc

Zamówione pompy

SPWM Dc Motor H Bridge Ic Chip z regulacją momentu rozruchowego

MOQ:	1 zestaw
Cena £:	negotiable
standardowe opakowanie:	Torba PE + karton
Okres dostawy:	5-10 dni
metoda płatności:	T / T, L / C, Paypal
Wydajność dostaw:	1000 zestawów / dzień

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia

Chiny

Nazwa handlowa

JUYI

Numer modelu

JY02A

Napięcie robocze:

4,5 V-5,5 V.

Temperatura pracy:

-55-125 ℃

Tryb jazdy:

SPWM

Silnik adaptacyjny:

silnik bezczujnikowy

Podanie:

zamiatające roboty

kolor:

czarny

Minimalne zamówienie:

1 zestaw

Cena:

negotiable

Szczegóły pakowania:

Torba PE + karton

Czas dostawy:

5-10 dni

Zasady płatności:

T / T, L / C, Paypal

Możliwość Supply:

1000 zestawów / dzień

Podkreślić

h układ sterownika silnika mostkowego

układ mostkowy h

układ scalony mostka h

Opis produktu

JY02A Zabezpieczenie blokujące Bezszczotkowy układ scalony sterownika silnika prądu stałego z funkcją regulacji momentu rozruchowego

JY02A

Bezczujnikowy, bezszczotkowy układ sterowania silnikiem prądu stałego

(Standardowy formularz JY02A)

Wersja: V2.0 Data: 20180530

Cechy funkcjonalne:

☆ Napięcie robocze: 4,5 V-5,5 V. ☆ Temperatura pracy: -55-125 ℃

☆ Tryb jazdy: SPWM ☆ Silnik adaptacyjny: Bezczujnikowy silnik BLDC

☆ Sterowanie kierunkiem: CW / CCW ☆ Łagodne cofanie: Tak

☆ Sygnał prędkości: tak ☆ Ochrona przed przeciążeniem: tak

☆ Zamknięta pętla prądowa: Tak ☆ Napęd stałoprądowy: Tak

☆ Ochrona przed zablokowaniem: tak ☆ Regulacja momentu rozruchowego: tak

☆ Łagodny rozruch: tak ☆ Specjalna technologia: funkcja bezpiecznego rozruchu JYKJ w pełnym stanie

☆ Regulacja prędkości: liniowa ☆ Funkcja samoadaptacji EAI

NAZWA PIN FUNKCJA UWAGA

1 EMFC

Port wejściowy wykrywania BEMF C Podłącz po ciśnieniu parcjalnym fazy W, zwróć uwagę na zakres wytrzymywanego napięcia

2 Prędkość VR regulująca wejście analogowe 0-5V

3 Wykrywanie napięcia VOD Wartość OV: 3,6 V, Wartość LV: 0,8 V.

4 GND GND 0 V.

5 VDD 5 V 4,5 V - 5,5 V.

6 Czy wykrywanie prądu Wejście sygnału sprzężenia zwrotnego prądu

7 EMF_ON Wyjście sygnału EMF Sterowanie regulacją EMF

8 Zabezpieczenie portu wykrywania temperatury TC: powyżej 4,53 V.

Ochrona usuń: poniżej 3,70 V.

9 QD Regulacja momentu rozruchowego: 0-2,5 V 0-60%

10 UH Wyjście napędu górnego fazy U Wyjście napędu górnego fazy U Wyjście PWM 13 kHz

11 Wyjście dolnego napędu UL w fazie U Wyjście sygnału komutacji dolnego napędu w fazie U

Wyjście napędu górnego 12 VH V faza górnego napędu Wyjście PWM 13 kHz

13 Wyjście dolnego przemiennika z fazą VL V Wyjście sygnału komutacji dolnego przemiennika

14 WH W fazowa moc napędu górnego W fazowa górna moc wyjściowa PWM 13kHz

15 WL W wyjście dolnego napędu fazowego W wyjście sygnału komutacji dolnego napędu

16 Z / F Sterowanie obrotami w prawo iw lewo H: do przodu / L: do tyłu

17 M Wyjście impulsowe prędkości Jeden impuls na komutację

18 Wspólny zacisk EMF BEMF

19 Port wejściowy wykrywania EMFA BEMF A Podłącz po ciśnieniu parcjalnym fazy U, zwróć uwagę na zakres wytrzymywanego napięcia

20 Port wejściowy B wykrywania EMFB BEMF Podłączyć po ciśnieniu parcjalnym fazy V, zwrócić uwagę na zakres wytrzymywanego napięcia

Charakterystyka elektryczna DC

Symbol Min Typowy Maksymalny Stan jednostki

VDD 4,5 5 5,5 V VDD-GND

IDD 9 mA Wszystkie piny wyjściowe są odłączone

VIL 0,3 V IO wejście Wartość niskiego poziomu

VIH Wejście IO 3,5 V Wartość wysokiego poziomu

EMFV 0,01 4,5 V efektywne napięcie BEMF

VFOV 0 2,5 V Zakres początkowego napięcia momentu obrotowego

IOL 10 mA Io Niski poziom prądu ssania

IOH 5 mA IO wysokopoziomowy prąd wyjściowy

VODL 0,75 0,8 0,85 V Wartość zabezpieczenia podnapięciowego

VODH 2,95 3 3,05 V wartość ochrony przeciwprzepięciowej

RPT 3 S Czas miękkiego startu

ISVA 38 40 43 mV Sterowanie prądem stałym Jest wartością graniczną

ISVB 87 90 95 mV Szybka wartość zabezpieczenia nadprądowego

Vjd 0 5 V Zakres napięcia wejścia analogowego

Ijd 100 nA Wartość prądu wejścia analogowego

Schemat wewnętrznego bloku funkcjonalnego JY02A

 Sygnał napędu JY02A to wyjście o dodatniej polaryzacji, wybór dostosowanego obwodu napędu MOS i mocy MOS jest bardzo ważny!

JY02A Tryb jazdy i parametry:

Impuls JY02A

Schemat ideowy budowy wewnętrznej 2-parowego silnika z wirnikiem wewnętrznym

Oscylogram wyjścia napędu do przodu

(Wyjście SPWM blisko sinusoidy, dobrze ograniczenie szumów elektromagnetycznych)

Oscylogram wyjścia napędu cofania

(Wyjście SPWM blisko sinusoidy, dobrze ograniczenie szumów elektromagnetycznych)

Schemat zastosowania:

1, JY02A typowe zastosowanie Schemat bezczujnikowego bezszczotkowego silnika prądu stałego

JY02A ma wbudowany obwód wykrywania BEMF

JY02A nie ma potrzeby zewnętrznego obwodu komparatora dla bezczujnikowego bezszczotkowego silnika prądu stałego

Uwaga:

Zgodnie z prawem Ohma wystarczy zmienić wartość R, aby zmienić wartość prądu zabezpieczenia.JY02A jest bardzo elastyczny w ochronie prądowej (więcej na ten temat później)

Opis funkcjonalny i uwagi dotyczące zastosowania

a) Zabezpieczenie przed przeciążeniem i wybór wartości rezystancji próbkowania prądu:

Oto szczegółowy przykład, jak prawidłowo wybrać wartość R w następujący sposób:

Wzór na wartość R: I = 0,04 / R

I: Wartość nastawy prądu stałego, jednostka: A.

0,04: jest wartością napięcia Is pinu JY02A

R: rezystancja ograniczająca prąd, jednostka: Ohm

Podsumowanie:

Deklaracja:

JY02A Schemat zastosowania bezszczotkowego napędu bezszczotkowego DC o małej mocy

Napięcie robocze: 7,5 V ---- 28 V Maksymalny prąd roboczy: 3 A Maksymalna moc wyjściowa: 30 W.

Zdjęcie produktu bezszczotkowego bezczujnikowego sterownika silnika o małej mocy

Rozmiar: L 45mm * W: 32mm * H 12mm

JY02A Schemat zastosowania bezszczotkowego silnika prądu stałego o średnim rozmiarze

Napięcie robocze: 12 V ---- 36 V Maksymalny prąd roboczy: 16 A Maksymalna moc wyjściowa: 500 W (MOS: TO220)

Zdjęcie produktu średniego rozmiaru bezszczotkowego bezczujnikowego sterownika silnika Power DC

Rozmiar: L 63 mm * W: 42,5 mm * H 12 mm

JY02A Wysokonapięciowy bezszczotkowy DC Schemat zastosowania silnika bez halla

Napięcie robocze: 80 V ---- 265 VAC Maksymalny prąd roboczy: 1 A Maksymalna moc wyjściowa: 150 W.

Zdjęcie produktu bezszczotkowego sterownika silnika wysokonapięciowego DC

Rozmiar: L 77mm * W: 60mm * H 32mm
