Kontroler Jy01 Bldc

Kontroler Jy01 Bldc
Kontroler Jy01 Bldc

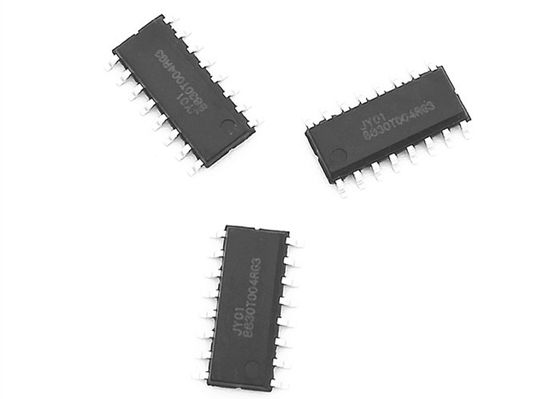

Duży Obraz :  Kontroler Jy01 Bldc

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: JUYI
Numer modelu: JY01
Zapłata:
Minimalne zamówienie: 1 zestaw
Cena: Negotiable
Szczegóły pakowania: Torba PE + karton
Czas dostawy: 5-10 dni
Zasady płatności: T / T, L / C, Paypal
Możliwość Supply: 1000 zestawów / dzień

Kontroler Jy01 Bldc

Opis
Napięcie robocze: 4,5 V-5,5 V. Temperatura pracy: -40-85 ℃
Tryb jazdy: SPWM Silnik adaptacyjny: silnik bezczujnikowy / silnik z czujnikiem
Ochrona blokująca: tak regulacja prędkości: Liniowy
High Light:

Bezszczotkowy sterownik JY01 BLDC

,

sterownik JY01 BLDC

,

sterownik IC JY01 BLDC

3-fazowy bezszczotkowy sterownik silnika prądu stałego IC JY01

Funkcje JY01


JY01 to specjalnie zaprojektowany układ sterujący dla bezszczotkowego sterownika silnika prądu stałego, stosowany do silnika BLDC z czujnikiem Halla lub bezczujnikowego silnika BLDC, łatwy w aplikacji, obwód peryferyjny jest prosty, niski koszt, tryb napędu SPWM z niskim poziomem hałasu, wysoką wydajnością, stabilną jakością i profesjonalnym technicznym wsparcie, JY01 został szybko zatwierdzony przez wielu inżynierów elektroników.



JY01 był szeroko stosowany w wielu dziedzinach, takich jak:
bezszczotkowy wentylator prądu stałego, bezszczotkowa pompa prądu stałego, kosiarka, skuter, zrównoważony samochód, robot, instrumenty i sprzęt naukowy, automatyczna pompa paliwa, elektryczne szyby, elektryczna regulacja siedzenia, wentylator klimatyzacji, elektryczna regulacja lusterka wstecznego, np. odkurzacze, klimatyzacja, sprzęt hydrauliczny, wysokiej klasy zabawki dla dzieci, modele samolotów, modele samochodów, modele itp .;Jest również szeroko stosowany w narzędziach ręcznych, takich jak szlifierki, wiertarki ręczne, maszyny do grawerowania, wkrętarki elektryczne itp.


2: Charakterystyka


Napięcie robocze: 4,5 V-5,5 V.

Temperatura pracy: -40-85
Tryb jazdy: SPWM
Tryb jazdy Daul: z czujnikiem Halla lub bez czujnika
Silnik adaptacyjny: brak silnika halla / silnika halla.
Sterowanie kierownicą: pozytywne / negatywne
Łagodne cofanie: tak
Sygnał prędkości: tak
Ochrona przed przeciążeniem: tak
Obecna pętla zamknięta: Tak
Napęd stałoprądowy: tak
Ochrona przed blokowaniem: tak
Miękki start: tak
Specjalna technologia: funkcja bezpiecznego rozruchu JYKJ w pełnym stanie
Regulacja prędkości: liniowa
Okres łagodnego startu: 1 S, 3 S, 10 S opcjonalnie


Opakowanie SOP16



Kontroler Jy01 Bldc 0



JY01 jest zintegrowanym układem sterowania 2 w 1 dla Halla lub bezczujnikowego bezszczotkowego silnika prądu stałego, co bardzo ułatwia
aplikacji w użyciu, proszę zwrócić uwagę przed zaprojektowaniem i zastosowaniem obwodu.


1: JY01 dla sterownika silnika czujnika Halla, podłącz Pin 1 do Vss lub podłącz 5 V podczas włączania, JY01 będzie jeździł jako sposób Halla.
2: JY01 dla sterownika silnika bezczujnikowego, zaoferuj 0,1 V-4 V do styku 1, JY01 będzie jeździł jako bezczujnikowy.
Pin 1 to pin wielofunkcyjny, istnieją trzy stany operacyjne:
1: JY01 w ustawieniach aplikacji po włączeniu zasilania.
2: ten pin jest pinem sterującym Enable pod sposobem Halla, napięcie wysokiego poziomu to normalny napęd, napięcie niskiego poziomu to
zabroniony napęd (brak wyjścia)
3: ten pin jest kołkiem do regulacji momentu rozruchowego w sposób bezczujnikowy, zakres napięcia: 0,1 V-2 V.
Proszę potwierdzić stan zastosowania JY01 przed zaprojektowaniem.


Kontroler Jy01 Bldc 1

Kontroler Jy01 Bldc 2

Kontroler Jy01 Bldc 3


POBIERZ PODRĘCZNIK UŻYTKOWNIKA IC JY01, ABY UZYSKAĆ ​​WIĘCEJ SZCZEGÓŁÓW
Kontroler Jy01 Bldc 4JY01_V3.5_2018-English.pdf
