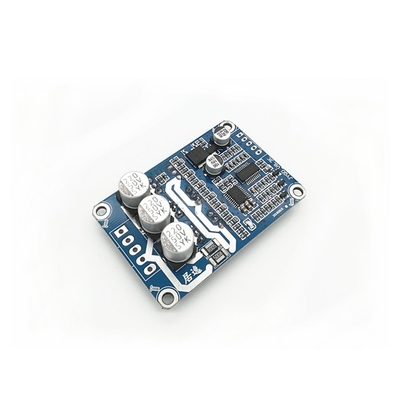

Kontroler silnika BLDC JYQD-V8.3E 12-36VDC 15A bez czujnika

MOQ:	1
Cena £:	$7.90-9.90

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Napięcie wejściowe:

12-36 V prądu stałego

Power oceniany:

300 W.

Maksymalna moc:

500 W.

Maksymalny prąd:

15a

Algorytm sterowania:

Kwadratowa fala

Wymiary:

67 mm x 36,5 mm x 16,6 mm

Kontrola prędkości:

PWM/0-5V

Informacja zwrotna o szybkości:

Tak

Temperatura pracy:

-10 ℃ do 60 ℃

Częstotliwość PWM:

1K-20KHz

Cykl pracy PWM:

0-100%

Amplituda PWM:

Odległość portu sterowania:

2,54 mm

Odległość portu zasilania:

3,96 mm

Typ silnika:

Bezczujnikowy

Podkreślić:

Kontroler silnika BLDC 15A bez czujnika

Panel sterowania BLDC 12-36VDC

Kontroler silnika z gwarancją

Opis produktu

JYQD-V8.3E sterownik silnika BLDC

wejście 12-36VDC, maksymalny prąd 15A dla silnika bez czujników

Główne specyfikacje

Numer modelu:JYQD-V8.3E
Wprowadzenie mocy:12-36VDC
Moc nominalna:300 W
Max Power:500 W
Maksymalny prąd:15A
Właściwość:Silnik bez czujników
Algorytmy sterowania:Falę kwadratową
Wymiary:67 mm × 36,5 mm × 16,6 mm
Kontrola prędkości:PWM/0-5V
Wyjście sygnału zwrotnego prędkości:- Tak, proszę.
Temperatura pracy:-10°C do 60°C

Chroniące cechy

Przesun, zwarcie, nad napięcie, pod napięciem, zablokowany wirnik, przegrzanie

Przegląd produktu

JYQD-V8.3E BLDC to bezprzewodowa deska sterowania prądem stałym przeznaczona do sterowania bezprzewodowymi silnikami prądu stałego o precyzyjnej regulacji prędkości od 0 do 100%.Jego algorytmy sterowania falami kwadratowymi zapewniają stabilność i dokładność., dzięki czemu nadaje się do różnych zastosowań.

Wnioski

Robotyka
Rowery elektryczne
Elektryczne wózki inwalidzkie
Elektryczne skutery
Silniki węzłowe
Skateboardy elektryczne
Drony
Hoverboardy
Elektryczne jednokołowe
Elektryczne mopedy
Elektryczne go-karty
Samochody RC
Roboty przemysłowe
Przesyłki przenośne logistyczne
Urządzenia automatyczne
Maszyny CNC
Maszyny i urządzenia do obróbki trawnika
Elektronika użytkowa
Urządzenia domowe
Urządzenia przemysłowe

Wygląd produktu

Wytyczne dotyczące stosowania

Potwierdzić, że parametry napięcia i mocy silnika nie przekraczają określonego zakresu.
Ta tabliczka sterownika jest dostarczana bez obudowy i zlewu cieplnego.
Port wyjściowy 5V jest przeznaczony tylko do zewnętrznego potencjometru lub przełącznika do regulacji prędkości, przełączania i uruchamiania.

Diagram okablowania

Port sterowania

5V:Wewnętrzne napięcie wyjściowe deski sterownika dla zewnętrznego potencjometru lub przełącznika
Z/F:Przesyłki sterowania kierunkiem obrotowym (5V wysoki poziom = do przodu, 0V/GND = do tyłu)
VR:Port regulacji prędkości (napęd analogowy 0,1 V-5 V lub PWM 1K-20 KHz, amplituda 5 V)
M:Wyjście sygnału impulsowego prędkości (5V sygnał impulsowy)
GND:Podłoże wewnętrznego sterowania na pokładzie kierowcy

Port zasilania

MA, MB, MC:Połączenia fazy silnikowej
GND:Prąd stały ujemny
/VCC:Pozytywne prądy stałe

Wskazówki do instalacji

Użyj osłoniętych przewodów, jeśli odległość między tablicą kierowcy a silnikiem przekracza 50 cm
Odległość od portu sterującego: 2,54 mm
Odległość od portu zasilania: 3,96 mm
Zapewnienie izolacji pomiędzy MOSFETem sterownika a chłodnikiem/platą instalacyjną

Wymiary

Proces produkcji

Informacje o opakowaniu

Sterownik silnika BLDC jest dobrze zapakowany w indywidualną torbę antystatyczną.

Częste pytania

Czas realizacji

Próbka: 5 dni
Zamówienie masowe: 2-3 tygodnie

Minimalna ilość zamówienia

1 zestaw dla wszystkich produktów seryjnych

Gwarancja

12 miesięcy od daty dostawy

Wsparcie techniczne

Oferujemy obsługę i wsparcie techniczne
