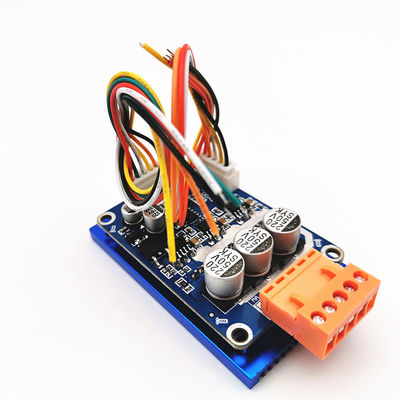

1. Contrport ol
5V - Wewnętrzne napięcie wyjściowe płyty sterownika, dla zewnętrznego potencjometru lub przełącznika do regulacji prędkości i operacji rewersyjnej
Z / F—Obrotowe porty sterujące kierunkiem.Podłącz wysoki poziom „5 V” lub brak połączenia w kierunku do przodu, podłącz niski poziom 0 V lubPodłącz do GND to odwrotny kierunek.
VR—Port kontroli prędkości.Analogowa regulacja prędkości liniowej napięcia 0,1 V -5 V, rezystancja wejściowa wynosi 20 K Ohm, połącz się zGND, gdy wejściowa regulacja prędkości PWM, częstotliwość PWM: 1-20 KHZ;Cykl pracy 0-100%
EL- Włącz kontrolę portu.Podłącz 5 V lub nie podłączaj, aby umożliwić działanie, podłącz GND, aby zabronić działania.
Singnal-Wyjście sygnału impulsu prędkości
GND—Używany do kontroli wewnętrznej płyty kierowcy
2. Port zasilania
MAMA ---- faza A silnika
MB ---- faza B silnika
MC---- faza silnika C
P- ---- DC-
P +---- DC +
3: Port czujnika Halla
Ha--- Hall a
Hb--- Hall b
HC--- Hall c
GND--- GND
5V--- Wejście 5 V.
4: Uwagi
1.Użyj ekranowanych przewodów, jeśli płyta sterownika znajduje się w odległości większej niż 50 cm od silnika, w przeciwnym razie może to doprowadzić do anienormalna jazda, wpływająca na normalne użytkowanie.
2. Odległość portu kontrolnego: 2,54 mm, Odległość portu zasilania: 3,96 mm
3. Zwróć uwagę na izolację między sterownikiem MOSFET a radiatorem lub płytą instalacyjną.
