JYQD-V6.7 Sterownik silnika BLDC 50W 12/24VDC z regulacją prędkości
  • Nazwa
  • Nazwa
  • Nazwa
  • Nazwa
  • Nazwa
  • Nazwa

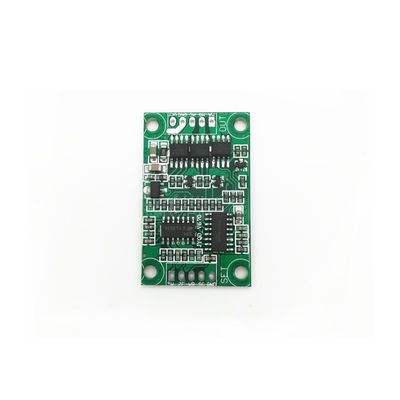

JYQD-V6.7 Sterownik silnika BLDC 50W 12/24VDC z regulacją prędkości

MOQ: 1
Cena £: $4.90-5.90
Szczegółowe informacje
Opis produktu
Szczegółowe informacje
Miejsce pochodzenia
Jiangsu, Chiny
Nazwa handlowa
Bextremeshell
Numer modelu
JYQD-V6.7
Wejście mocy:
12/24VDC
Power oceniany:
50 W.
Maksymalna moc:
60W
Maksymalny prąd:
3a
Algorytm sterowania:
Kwadratowa fala
Wymiary:
45 mm x 28 mm x 10 mm
Kontrola prędkości:
PWM/0-5V
Informacja zwrotna o szybkości:
Tak
Temperatura pracy:
-10 ℃ do 60 ℃
Częstotliwość PWM:
1K-20KHz
Cykl pracy PWM:
0-100%
Amplituda PWM:
5v
Odległość portu sterowania:
2,54 mm
Odległość portu zasilania:
3,96 mm
Przydatność silnika:
silnik bezczujnikowy
Podkreślić:

Sterownik silnika BLDC z regulacją prędkości

,

Płytka sterownika BLDC 50W 12/24VDC

,

Sterownik silnika JYQD-V6.7 z gwarancją

Opis produktu
Sterownik silnika BLDC JYQD-V6.7 do silnika bezczujnikowego 50W
Atrybuty produktu
Atrybut Wartość
Typ akcesorium Sterownik silnika
Zastosowanie Silnik
Do użytku z Silnik BLDC
Kluczowe specyfikacje
JYQD-V6.7 Sterownik silnika BLDC 50W 12/24VDC z regulacją prędkości 0
Nr modelu: JYQD-V6.7
Zasilanie: 12/24VDC
Moc znamionowa: 50W
Przeznaczenie: Silnik bezczujnikowy
Maksymalna moc: 60W
Maksymalny prąd: 3A
Zabezpieczenia: Nadprądowe, zwarcie, przepięcie, podnapięcie, zablokowanie wirnika, przegrzanie
Algorytmy sterowania: Fala prostokątna
Wymiary: 45mm × 28mm × 10mm
Regulacja prędkości: PWM/0-5V
Wyjście sygnału sprzężenia zwrotnego prędkości: Tak
Temperatura pracy: -10℃ do 60℃
Zastosowania

Płytka sterownika silnika BLDC JYQD-V6.7 została zaprojektowana do sterowania bezszczotkowymi silnikami prądu stałego z precyzyjną regulacją prędkości od 0 do 100%. Jej algorytmy sterowania falą prostokątną zapewniają stabilność i dokładność w różnych zastosowaniach.

JYQD-V6.7 Sterownik silnika BLDC 50W 12/24VDC z regulacją prędkości 1
JYQD-V6.7 Sterownik silnika BLDC 50W 12/24VDC z regulacją prędkości 2
JYQD-V6.7 Sterownik silnika BLDC 50W 12/24VDC z regulacją prędkości 3
  • Deskorolka elektryczna
  • Hulajnoga elektryczna
  • Wózek inwalidzki elektryczny
  • Hoverboard
  • Drony
  • Monocykl elektryczny
  • Motorower elektryczny
  • Gokart elektryczny
  • Samochód RC
  • Robot przemysłowy
  • Taśmociąg logistyczny
  • Sprzęt automatyki
  • Maszyny CNC
  • Kosiarki samojezdne
  • Elektronika użytkowa
  • Sprzęt AGD
  • Sprzęt przemysłowy
Wygląd produktu
JYQD-V6.7 Sterownik silnika BLDC 50W 12/24VDC z regulacją prędkości 4
JYQD-V6.7 Sterownik silnika BLDC 50W 12/24VDC z regulacją prędkości 5
JYQD-V6.7 Sterownik silnika BLDC 50W 12/24VDC z regulacją prędkości 6
Wytyczne dotyczące zastosowania
  1. Upewnij się, że parametry napięcia i mocy silnika nie przekraczają określonego zakresu.
  2. Ta płytka sterownika może napędzać silniki poniżej 35W bez radiatora, ale wymaga normalnej wentylacji.
  3. Port wyjściowy 5V służy tylko do zewnętrznego potencjometru lub przełącznika do regulacji prędkości, a nie do zasilania urządzeń zewnętrznych.
Schemat połączeń
JYQD-V6.7 Sterownik silnika BLDC 50W 12/24VDC z regulacją prędkości 7
Port sterowania
  • 5V: Napięcie wyjściowe wewnętrzne dla zewnętrznego potencjometru lub przełącznika
  • Z/F: Porty sterowania kierunkiem obrotów (5V=Do przodu, GND=Do tyłu)
  • VR: Port regulacji prędkości (0,1V-5V analogowy lub PWM 1K-20KHz)
  • SC: Wyjście sygnału impulsowego prędkości (impuls 5V)
  • GND: Masa wewnętrzna płytki sterownika
Port zasilania
  • MA: Faza A silnika
  • MB: Faza B silnika
  • MC: Faza C silnika
  • GND: Ujemny DC
  • VCC: Dodatni DC
Ważne uwagi: Używaj przewodów ekranowanych na odległości powyżej 50 cm między sterownikiem a silnikiem. Zapewnij odpowiednią izolację między tranzystorem MOSFET sterownika a radiatorem. Odległość portu sterowania: 2,54 mm, odległość portu zasilania: 3,96 mm.
Wymiary
JYQD-V6.7 Sterownik silnika BLDC 50W 12/24VDC z regulacją prędkości 8
Proces produkcji
JYQD-V6.7 Sterownik silnika BLDC 50W 12/24VDC z regulacją prędkości 9
JYQD-V6.7 Sterownik silnika BLDC 50W 12/24VDC z regulacją prędkości 10
JYQD-V6.7 Sterownik silnika BLDC 50W 12/24VDC z regulacją prędkości 11
Pakowanie

Sterownik silnika BLDC jest dobrze zapakowany w indywidualną antystatyczną torbę.

FAQ
JYQD-V6.7 Sterownik silnika BLDC 50W 12/24VDC z regulacją prędkości 12
Jaki jest czas realizacji zamówienia?
Próbka: 5 dni | Zamówienie masowe: 2-3 tygodnie
Jakie jest MOQ?
1 zestaw dla wszystkich produktów z serii
Jaka jest gwarancja?
12 miesięcy od daty dostawy
Jak wygląda wsparcie techniczne?
Oferujemy obsługę 1-on-1 i wsparcie techniczne
