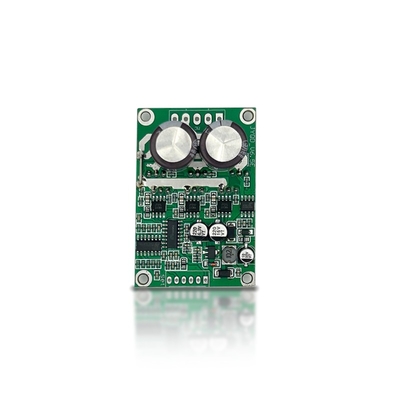

JYQD-V6.5E BLDC Motor Driver 36-72VDC 500W with Speed Regulation
  • Nazwa
  • Nazwa
  • Nazwa
  • Nazwa
  • Nazwa
  • Nazwa

JYQD-V6.5E BLDC Motor Driver 36-72VDC 500W with Speed Regulation

MOQ: 1
Cena £: $8.90-10.90
Szczegóły Informacje
Opis produktu
Szczegółowe informacje
Miejsce pochodzenia
Jiangsu, Chiny
Nazwa handlowa
Bextremeshell
Numer modelu
JYQD-V6.5E
Napięcie wejściowe:
36-72VDC
Power oceniany:
350 W.
Maksymalna moc:
500 W.
Maksymalny prąd:
15a
Algorytm sterowania:
Kwadratowa fala
Wymiary:
63 mm x 36,5 mm x 33 mm
Kontrola prędkości:
PWM/0-5V
Informacja zwrotna o szybkości:
Tak
Temperatura pracy:
-10 ℃ do 60 ℃
Częstotliwość PWM:
1K-20KHz
Cykl pracy PWM:
0-100%
Amplituda PWM:
5v
Odległość portu sterowania:
2,54 mm
Odległość portu zasilania:
3,96 mm
Typ silnika:
silnik bezczujnikowy
Podkreślić:

500W BLDC motor driver

,

36-72VDC BLDC driver board

,

BLDC motor driver with speed regulation

Opis produktu
JYQD-V6.5E BLDC Motor Driver

36-72VDC input with max power 500W and torque/speed regulation function.

Product Attributes
Attribute Value
Accessory Type Motor driver
For Use With BLDC motor
Major Parameters
JYQD-V6.5E BLDC Motor Driver 36-72VDC 500W with Speed Regulation 0
Model No.: JYQD-V6.5E
Power Input: 36-72VDC
Rated power: 350W
Suitability: Sensorless motor
Max power: 500W
Max current: 15A
Protection: Over-current, short circuit, over voltage, under voltage, locked rotor, over-heating
Control algorithms: Square wave
Dimensions: 63mm × 36.5mm × 33mm
Speed Control: PWM/0-5V
Speed feedback signal output: Yes
Working temp: -10℃ to 60℃
Applications

The JYQD-V6.5E BLDC motor driver board is designed to control DC brushless motors with precise speed regulation (0-100%). Its square wave control algorithms ensure stability and accuracy for various applications:

Electric skateboard
Electric scooter
Electric wheelchair
Hoverboard
Drones
Electric unicycle
Electric Moped
Electric go kart
RC car
Industrial robot
Logistics conveyor belt
Automation equipment
CNC machines
Self-propelled lawn mowers
Consumer electronics
Home appliances
Industrial equipment
JYQD-V6.5E BLDC Motor Driver 36-72VDC 500W with Speed Regulation 1 JYQD-V6.5E BLDC Motor Driver 36-72VDC 500W with Speed Regulation 2 JYQD-V6.5E BLDC Motor Driver 36-72VDC 500W with Speed Regulation 3
Appearance
JYQD-V6.5E BLDC Motor Driver 36-72VDC 500W with Speed Regulation 4 JYQD-V6.5E BLDC Motor Driver 36-72VDC 500W with Speed Regulation 5 JYQD-V6.5E BLDC Motor Driver 36-72VDC 500W with Speed Regulation 6 JYQD-V6.5E BLDC Motor Driver 36-72VDC 500W with Speed Regulation 7
Application Guidelines
  1. Confirm that the voltage and power parameters of the motor do not exceed the specified range.
  2. This driver board comes without housing and heatsink. It can drive motors below 100W without heatsink but requires normal ventilation.
  3. The 5V output port is only for external potentiometer or switch for speed adjustment, commutation and enabling operation - do not connect external power equipment.
Wiring Diagram
JYQD-V6.5E BLDC Motor Driver 36-72VDC 500W with Speed Regulation 8
Control Port
  • 5V: Driver board internal output voltage for external potentiometer/switch
  • Z/F: Rotating direction control (5V=Forward, 0V/GND=Reverse)
  • VR: Speed control (0.1V-5V analog or PWM 1K-20KHz, 5V amplitude)
  • Signal: Speed pulse signal output (5V pulse)
  • GND: Driver board internal control ground
  • Torque: Starting torque adjustment (remove fixed-torque resistors first)
Power Port
  • MA, MB, MC: Motor phases A, B, C
  • GND: DC negative
  • VCC: DC positive

Note: Use shielded wires if distance between driver and motor exceeds 50cm. Control port pitch: 2.54mm, Power port pitch: 3.96mm. Ensure proper insulation between MOSFETs and heatsink/installation plate.

Dimensions
JYQD-V6.5E BLDC Motor Driver 36-72VDC 500W with Speed Regulation 9
Manufacturing Technique
JYQD-V6.5E BLDC Motor Driver 36-72VDC 500W with Speed Regulation 10 JYQD-V6.5E BLDC Motor Driver 36-72VDC 500W with Speed Regulation 11 JYQD-V6.5E BLDC Motor Driver 36-72VDC 500W with Speed Regulation 12 JYQD-V6.5E BLDC Motor Driver 36-72VDC 500W with Speed Regulation 13 JYQD-V6.5E BLDC Motor Driver 36-72VDC 500W with Speed Regulation 14
Packing Information

The BLDC motor driver is packed in an individual anti-static bag for protection.

FAQ
JYQD-V6.5E BLDC Motor Driver 36-72VDC 500W with Speed Regulation 15
What's the lead time?

Sample: 5 days | Mass order: 2-3 weeks

What's the MOQ?

1 set for all series products

What's the warranty?

12 months from delivery date

How is technical support?

We offer 1-on-1 service and technical support
