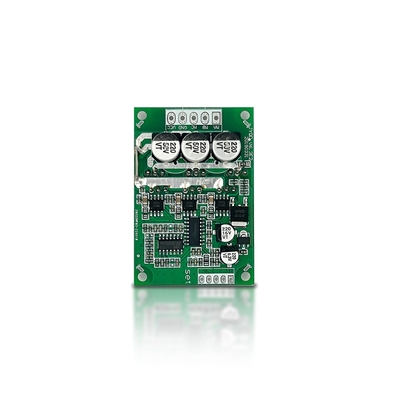

Sterownik silnika BLDC JYQD-V6.3E2 500W 15A z regulacją prędkości

MOQ:	1
Cena £:	$7.90-9.90

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia

Jiangsu, Chiny

Nazwa handlowa

Bextremeshell

Numer modelu

JYQD-V6.3E2

Model nr:

JYQD-V6.3E2

Wejście mocy:

12-36 V prądu stałego

Power oceniany:

350 W.

Maksymalna moc:

500 W.

Maksymalny prąd:

Algorytmy sterowania:

Kwadratowa fala

Wymiary:

63 mm x 36,5 mm x 17 mm

Kontrola prędkości:

PWM/0-5V

Informacja zwrotna o szybkości:

Temperatura pracy:

-10 ℃ do 60 ℃

Częstotliwość PWM:

1K-20KHz

Cykl pracy PWM:

0-100%

Amplituda PWM:

Odległość portu sterowania:

2,54 mm

Odległość portu zasilania:

3,96 mm

Podkreślić:

500W BLDC sterownik silnika

Płytka sterownika BLDC 15A

Regulator prędkości silnika BLDC

Opis produktu

JYQD-V6.3E2 Silnik BLDC

Silnik silnika prądu stałego bez szczotki o mocy 500 W z funkcją regulacji prędkości, szeroko stosowany w pojazdach elektrycznych i zastosowaniach przemysłowych.

Specyfikacja produktu

Atrybut	Wartość
Rodzaj akcesoriów	Kierowca
Do stosowania z	Silnik BLDC

Parametry techniczne

Numer modelu:JYQD-V6.3E2
Wprowadzenie mocy:12-36VDC
Moc nominalna:350 W
Właściwość:Silnik bez czujników
Max Power:500 W
Maksymalny prąd:15A
Ochrona:Przesun, zwarcie, nad napięcie, pod napięciem, zablokowany wirnik, przegrzanie
Algorytmy sterowania:Falę kwadratową
Wymiary:63 mm × 36,5 mm × 17 mm
Kontrola prędkości:PWM/0-5V
Wyjście sygnału zwrotnego prędkości:- Tak, proszę.
Temperatura pracy:-10°C do 60°C

Wnioski

Płyty sterowania silnikiem JYQD-V6.3E2 BLDC są przeznaczone do sterowania silnikami bezszczotkowymi prądu stałego o precyzyjnej regulacji prędkości od 0 do 100%.Jego algorytmy sterowania falami kwadratowymi zapewniają stabilność i dokładność w różnych zastosowaniach:

Elektryczne deskorolki i skutery
Elektryczne wózki inwalidzkie i hoverboardy
Drony i pojazdy RC
Roboty przemysłowe i automatyka
Maszyny CNC i przenośniki
Elektronika użytkowa i urządzenia elektryczne

Wygląd produktu

Wytyczne dotyczące stosowania

Potwierdź napięcie silnika i parametry mocy są w określonym zakresie
Płyty kierowcy wymagają odpowiedniej wentylacji; zaleca się rozgrzewacz dla silników o mocy powyżej 100 W
Port wyjściowy 5V jest przeznaczony tylko dla elementów regulacji prędkości, nie dla zewnętrznego sprzętu zasilania

Instrukcje dotyczące podłączenia

Port sterowania:
5V - wewnętrzna moc wyjściowa do regulacji prędkości
Z/F - sterowanie kierunkiem obrotu
VR - regulacja prędkości (0,1V-5V lub PWM)
Wynik sygnału - impuls prędkości
GND - Ziemia kontroli

Port zasilania:
MA/MB/MC - fazy motoryczne
VCC/GND - prąd stały

Użyj osłoniętych przewodów na odległości powyżej 50 cm od silnika
Odległość między portami sterowania: 2,54 mm; odległość między portami zasilania: 3,96 mm
Zapewnienie odpowiedniej izolacji pomiędzy MOSFET a ciepłem

Wymiary

Proces produkcji

Opakowanie

Sterownik silnika BLDC jest bezpiecznie zapakowany w indywidualną torbę antystatyczną w celu ochrony podczas wysyłki i przechowywania.

Częste pytania

Jaki jest czas realizacji?

Próbki: 5 dni
Zamówienia masowe: 2-3 tygodnie

Jaka jest minimalna ilość zamówienia?

1 zestaw dla wszystkich produktów seryjnych

Jaki jest okres gwarancji?

12 miesięcy od daty dostawy

Jakie wsparcie techniczne jest dostępne?

Zapewniamy osobistą obsługę i wsparcie techniczne
