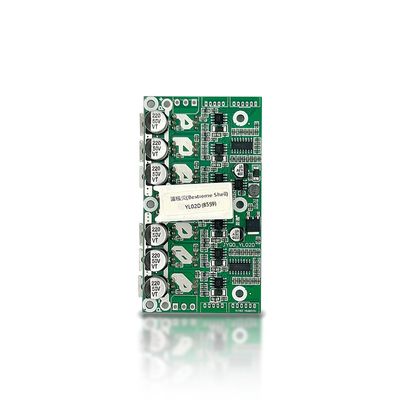

400Wx2 Płytka sterownika silnika BLDC 12-36V do hoverboardów i pojazdów elektrycznych

MOQ:	1
Cena £:	$16.92-17.91

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia

Jiangsu, Chiny

Nazwa handlowa

Bextremeshell

Numer modelu

JYQD-YL02D(8559)

Napięcie robocze:

12-36 V prądu stałego

Power oceniany:

400W*2

Maksymalna moc:

540W*2

Maksymalny prąd:

15a*2

Regulacja prędkości:

PWM/0-5V

Algorytmy sterowania:

Kwadratowa fala

Wymiary:

100 mmx59mmx20 mm

Temp roboczy:

-20 ℃-85 ℃

Grubość miedzi:

1 uncja

Wyjście sygnału prędkości:

Stosowność:

Silnik z czujnikiem Hall

Częstotliwość PWM:

1KHz-10KHz

Zewnętrzne źródło zasilania:

5 V (≤300MA)

Zakres napięcia hamulca:

0-5 V Hamulec liniowy

Napięcie kontroli prędkości:

0-5 V regulacja prędkości liniowej

Podkreślić:

Płytka sterownika silnika BLDC 400W

Płytka sterownika BLDC do hoverboardów

Płytka sterownika silnika BLDC 36V

Opis produktu

Wysokowydajny sterownik silnika BLDC 12-36V, 500W*2

Zaprojektowany do elektrycznych hoverboardów i innych mikro pojazdów elektrycznych, ten podwójny sterownik silnika zapewnia niezawodne działanie z precyzyjną kontrolą prędkości.

Specyfikacje produktu

Atrybut	Wartość
Typ	Płytka sterownika
Typ dostawcy	Ogólne
Grubość miedzi	1 oz
Zastosowanie funkcjonalne	Sterownik
Napięcie robocze	12-36VDC
Moc znamionowa	400W*2
Regulacja prędkości	PWM/0-5V
Przeznaczenie	Silnik z czujnikiem Halla
Wyjście sygnału prędkości	Tak
Algorytmy sterowania	Fala prostokątna

Parametry techniczne

Nr modelu: JYQD-YL02D(8559)
Wejście zasilania: 12-36VDC
Moc znamionowa: 400W*2
Moc maksymalna: 540W*2
Prąd maksymalny: 15A*2
Zabezpieczenia: Nadprądowe, zwarcie, przepięcie, podnapięcie, zablokowanie wirnika, przegrzanie
Wymiary: 100mm × 59mm × 20mm
Regulacja prędkości: PWM/0-5V
Temperatura pracy: -20℃ do 85℃

Zastosowania

Płytka sterownika bezszczotkowego DC JYQD-YL02D(8559) zapewnia precyzyjną regulację prędkości od 0 do 100% i nadaje się do różnych zastosowań wymagających niezawodnej kontroli silnika.

Typowe zastosowania:

Deskorolki i skutery elektryczne
Wózki inwalidzkie i hoverboardy elektryczne
Drony i pojazdy RC
Monocykle i motorowery elektryczne
Roboty przemysłowe i urządzenia automatyki
Maszyny CNC i systemy przenośników
Kosiarki samojezdne
Sprzęt AGD

Warianty produktu

JYQD-YL02D(8559) - Wersja z bezpośrednim startem (bez funkcji LOCK)
JYQD-YL02D(457E) - Wersja z bezpośrednim startem (bez funkcji LOCK)
JYQD-YL02D(99F2) - Wersja z bezpośrednim startem (funkcja LOCK)
JYQD-YL02D(C737) - Wersja z bezpośrednim startem (funkcja LOCK)

Okablowanie i instalacja

Funkcje portu sterowania:

GND: Masa sygnału sterującego
VR: Regulacja prędkości (0-5V liniowa)
ZF: Sterowanie do przodu/do tyłu
M: Wyjście sygnału impulsów prędkości
EL: Port funkcji hamowania
5V: Źródło zasilania dla urządzeń zewnętrznych

Ważne uwagi:

Sprawdź kolejność przewodów Halla przed podłączeniem do silnika
Dodaj radiator do zastosowań o mocy powyżej 100W
Zapewnij odpowiednie odprowadzanie ciepła dla optymalnej wydajności

Wymiary i produkcja

Opakowanie

Sterownik silnika BLDC jest bezpiecznie zapakowany w indywidualną antystatyczną torbę w celu ochrony podczas wysyłki i obsługi.

Często zadawane pytania

Czas realizacji:

Próbki: 5 dni
Zamówienia masowe: 2-3 tygodnie

Minimalna ilość zamówienia:

1 zestaw dla wszystkich produktów z serii

Gwarancja:

12 miesięcy od daty dostawy

Wsparcie techniczne:

Dedykowana obsługa 1 na 1 i pomoc techniczna
