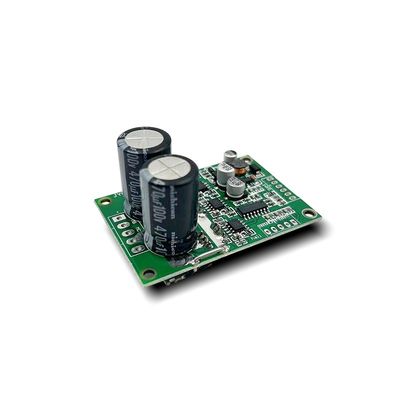

JYQD-V7.5E BLDC Motor Driver 36-72VDC 500W z sterowaniem PWM

MOQ:	1
Cena £:	$8.90-10.90

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia

Jiangsu, Chiny

Nazwa handlowa

Bextremeshell

Numer modelu

JYQD-V7.5E

Napięcie wejściowe:

36-72VDC

Power oceniany:

350 W.

Maksymalna moc:

500 W.

Maksymalny prąd:

Algorytm sterowania:

Kwadratowa fala

Wymiary:

63 mm x 42,5 mm x 33 mm

Kontrola prędkości:

PWM/0-5V

Informacja zwrotna o szybkości:

Temperatura pracy:

-10 ℃ do 60 ℃

Częstotliwość PWM:

1K-20KHz

Cykl pracy PWM:

0-100%

Amplituda PWM:

Odległość portu sterowania:

2,54 mm

Odległość portu zasilania:

3,96 mm

Typ silnika:

Silnik czujnika Hall

Podkreślić:

Sterownik silnika BLDC o mocy 500 W z PWM

Płyty sterowania BLDC 36-72VDC

Sterownik silnika BLDC sterowania PWM

Opis produktu

Sterownik silnika BLDC JYQD-V7.5E

Wejście 36-72VDC, moc maks. 500W, ze sterowaniem PWM, kompatybilny z Arduino

Atrybut	Wartość
Typ akcesorium	Sterownik silnika
Do użytku z	Silnik BLDC

Główne parametry sterownika silnika BLDC

Nr modelu: JYQD-V7.5E

Wejście zasilania: 36-72VDC

Moc znamionowa: 350W

Przeznaczenie: Silnik z czujnikiem Halla

Moc maks.: 500W

Prąd maks.: 15A

Zabezpieczenia: Nadprądowe, zwarcie, przepięciowe, podnapięciowe, zablokowanie wirnika, przegrzanie

Algorytmy sterowania: Fala prostokątna

Wymiary: 63mm × 42.5mm × 33mm

Kontrola prędkości: PWM/0-5V

Wyjście sygnału sprzężenia zwrotnego prędkości: Tak

Temperatura pracy: -10℃ do 60℃

Zastosowania sterownika silnika BLDC

Płytka sterownika silnika BLDC JYQD-V7.5E to płyta sterownika prądu stałego bezszczotkowego, zaprojektowana do sterowania silnikami prądu stałego bezszczotkowego z precyzyjną regulacją prędkości od 0 do 100%. Algorytmy sterowania falą prostokątną zapewniają stabilność i dokładność, dzięki czemu nadaje się do różnych zastosowań.

Deskorolka elektryczna

Hulajnoga elektryczna

Wózek inwalidzki elektryczny

Hoverboard

Drony

Monocykl elektryczny

Motorower elektryczny

Gokart elektryczny

Samochód RC

Robot przemysłowy

Taśma przenośnikowa logistyczna

Sprzęt automatyki

Maszyny CNC

Kosiarki samojezdne

Elektronika użytkowa

Sprzęt AGD

Sprzęt przemysłowy

Wygląd sterownika silnika BLDC

Wytyczne dotyczące zastosowania

Upewnij się, że parametry napięcia i mocy silnika nie przekraczają określonego zakresu.
Dotyczy silnika prądu stałego bezszczotkowego z czujnikiem Halla przy 120°. Może być konieczne dostosowanie sekwencji przewodów Halla lub sekwencji przewodów trójfazowych silnika w celu uzyskania optymalnego efektu napędu.
Ta płyta sterownika jest dostarczana bez obudowy i radiatora. Może napędzać silniki poniżej 100 watów bez radiatora, ale wymaga normalnej wentylacji.
Wyjście 5V służy tylko do zewnętrznego potencjometru lub przełącznika do regulacji prędkości, komutacji i włączania. Nie podłączaj zewnętrznego sprzętu zasilającego.

Okablowanie sterownika silnika BLDC

1. Port sterowania

5V - Wewnętrzne napięcie wyjściowe płyty sterownika dla zewnętrznego potencjometru lub przełącznika
Z/F - Kontrola kierunku obrotu (5V=Do przodu, GND=Do tyłu)
VR - Port kontroli prędkości (0.1V-5V analogowy lub PWM 1K-20KHz, amplituda 5V)
EL - Port włączania (5V=Uruchom, GND=Zatrzymaj)
Sygnał - Wyjście sygnału impulsu prędkości
GND - Masa sterowania wewnętrznego płyty sterownika

2. Port zasilania

MA - Faza A silnika
MB - Faza B silnika
MC - Faza C silnika
P- - DC ujemny
P+ - DC dodatni

3. Port czujnika Halla

Ha - Hall a
Hb - Hall b
Hc - Hall c
GND - Masa
5V - Wyjście 5V

Ważne uwagi: Używaj przewodów ekranowanych, jeśli odległość między sterownikiem a silnikiem przekracza 50 cm. Skok portu sterowania: 2,54 mm, skok portu zasilania: 3,96 mm. Zapewnij odpowiednią izolację między tranzystorem MOSFET sterownika a radiatorem/płytą montażową.

Rozmiar sterownika silnika BLDC

Technika produkcji

Informacje dotyczące pakowania

Sterownik silnika BLDC jest dobrze zapakowany w indywidualną antystatyczną torbę.

FAQ

Jaki jest czas realizacji zamówienia?

Próbka: 5 dni
Zamówienie masowe: 2-3 tygodnie

Jakie jest MOQ?

1 zestaw dla wszystkich produktów z serii

Jaka jest gwarancja?

12 miesięcy od daty dostawy

Jak wygląda wsparcie techniczne?

Oferujemy obsługę 1-on-1 i wsparcie techniczne
