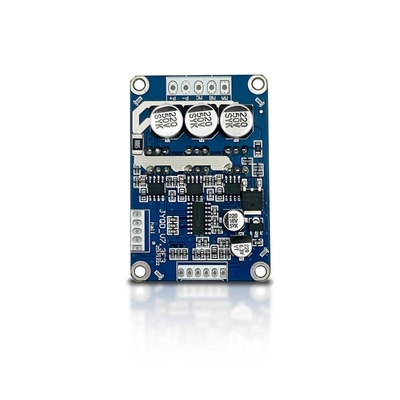

JYQD-V7.3E3 BLDC sterownik silnika 12-36VDC 500W sterowanie PWM

MOQ:	1
Cena £:	$7.90-9.90

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia

Jiangsu, Chiny

Nazwa handlowa

Bextremeshell

Numer modelu

JYQD-V7.3E3

Napięcie wejściowe:

12-36 V prądu stałego

Power oceniany:

350 W.

Maksymalna moc:

500 W.

Maksymalny prąd:

Algorytm sterowania:

Kwadratowa fala

Wymiary:

63 mm x 42,5 mm x 20 mm

Kontrola prędkości:

PWM/0-5V

Informacja zwrotna o szybkości:

Temperatura pracy:

-10 ℃ do 60 ℃

Częstotliwość PWM:

1K-20KHz

Cykl pracy PWM:

0-100%

Amplituda PWM:

Odległość portu sterowania:

2,54 mm

Odległość portu zasilania:

3,96 mm

Typ silnika:

Silnik czujnika Hall

Podkreślić:

Sterownik silnika BLDC 500W PWM

Panel sterowania BLDC 12-36VDC

kierowca silnika z sterowaniem PWM

Opis produktu

Silnik JYQD-V7.3E3 BLDC

Wejście 12-36VDC, MAX 500W Power, z PWM Control, Arduino kompatybilne

Specyfikacje produktu

Atrybut	Wartość
Typ akcesoriów	Kierowca silnika
Stosowanie	Silnik
Produkty kompatybilne	Silnik BLDC

Kluczowe funkcje

Model nr:JYQD-V7.3E3
Wejście mocy:12-36VDC
Power znamionowy:350 W.
Max Power:500 W.
Max prąd:15a
Ochrona:Nadmierne prąd, zwarcie, nad napięciem, pod napięciem, zablokowany wirnik, nadmierne podgrzewanie
Algorytmy kontrolne:Fala kwadratowa
Wymiary:63 mm × 42,5 mm × 20 mm
Kontrola prędkości:PWM/0-5V
Informacja zwrotna prędkości:Dostępne wyjście sygnału
Temperatura robocza:-10 ℃ do 60 ℃

Zastosowania

Płyta sterownika silnika JYQD-V7.3E3 BLDC została zaprojektowana do precyzyjnej regulacji prędkości silników bezszczotkowych DC od 0 do 100%. Jego algorytm kontroli fali kwadratowej zapewnia stabilność i dokładność dla różnych zastosowań:

Powszechne zastosowania:

Deskorolki elektryczne i skutery
Elektryczne wózki inwalidzkie i hoverboard
Drony i pojazdy RC
Wycieczki elektryczne i motorower
Roboty przemysłowe i sprzęt do automatyzacji
Maszyny i systemy przenośników CNC
Samobieżne kosiarki trawników
Elektronika konsumpcyjna i urządzenia domowe

Obrazy produktów

Wytyczne instalacyjne

Upewnij się, że napięcie silnika i parametry mocy znajdują się w określonym zakresie
Kompatybilny z bezszczotkowymi silnikami prądu stałego 120 ° (może wymagać regulacji sekwencji linii Hall)
Nie wymaga ciepła dla silników poniżej 100W (zapewnij odpowiednią wentylację)
Port wyjściowy 5 V dotyczy wyłącznie regulacji prędkości - nie podłącz zewnętrznego sprzętu zasilania

Schemat okablowania

Szczegóły połączenia:

Porty sterujące:5v, z/f (kierunek), VR (prędkość), el (włącz), sygnał (sprzężenie zwrotne), gnd
Porty zasilania:MA, MB, MC (fazy silnikowe), P+, P- (zasilanie DC)
Porty czujników Hall:HA, HB, HC, GND, 5v
Użyj ekranowanych przewodów w odległości powyżej 50 cm między sterownikiem a silnikiem
Port portowy: 2,54 mm; Port zasilający: 3,96 mm
Zapewnij odpowiednią izolację między mosfetem kierowcy a płytką cieplną/instalacyjną

Wymiary

Proces produkcyjny

Opakowanie

Każdy sterownik silnika BLDC jest bezpiecznie zapakowany w indywidualną torbę przeciwstatyczną.

Często zadawane pytania

Czas realizacji:Próbki w 5 dni; Masowe zamówienia w ciągu 2-3 tygodni
MOQ:1 zestaw dla wszystkich produktów serii
Gwarancja:12 miesięcy od daty dostawy
Wsparcie techniczne:Dostępna usługa 1 na 1
