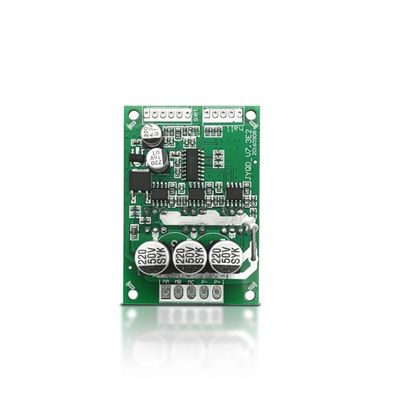

JYQD-V7.3E2 Sterownik silnika BLDC 12-36VDC 15A sterowanie PWM

MOQ:	1
Cena £:	$7.90-9.90

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia

Jiangsu, Chiny

Nazwa handlowa

Bextremeshell

Numer modelu

JYQD-V7.3E2

Napięcie wejściowe:

12-36 V prądu stałego

Power oceniany:

350 W.

Maksymalna moc:

500 W.

Maksymalny prąd:

Algorytm sterowania:

Kwadratowa fala

Wymiary:

63 mm x 42,5 mm x 20 mm

Kontrola prędkości:

PWM/0-5V

Informacja zwrotna o szybkości:

Temperatura pracy:

-10 ℃ do 60 ℃

Częstotliwość PWM:

1K-20KHz

Cykl pracy PWM:

0-100%

Amplituda PWM:

Odległość portu sterowania:

2,54 mm

Odległość portu zasilania:

3,96 mm

Kąt Halla:

120 °

Podkreślić:

Sterowanie BLDC 15A PWM

Panel sterowania BLDC 12-36VDC

kierowca silnika z sterowaniem PWM

Opis produktu

Sterownik silnika BLDC JYQD-V7.3E2

Wejście 12-36VDC, prąd roboczy 15A dla silnika BLDC z czujnikiem Halla z kontrolą PWM

Atrybuty produktu

Typ akcesorium	Sterownik silnika
Do użytku z/produkty powiązane	Silnik BLDC

Główne parametry sterownika silnika BLDC

Nr modelu: JYQD-V7.3E2

Zasilanie: 12-36VDC

Moc znamionowa: 350W

Przeznaczenie: Silnik z czujnikiem Halla

Maksymalna moc: 500W

Maksymalny prąd: 15A

Zabezpieczenia: Nadprądowe, zwarcie, przepięcie, podnapięcie, zablokowanie wirnika, przegrzanie

Algorytmy sterowania: Fala prostokątna

Wymiary: 63mm x 42.5mm x 20mm

Kontrola prędkości: PWM/0-5V

Wyjście sygnału sprzężenia zwrotnego prędkości: Tak

Temperatura pracy: -10℃--60℃

Zastosowania sterownika silnika BLDC

Płytka sterownika silnika BLDC JYQD-V7.3E2 to płyta sterownika prądu stałego bezszczotkowego, zaprojektowana do sterowania silnikami bezszczotkowymi prądu stałego i zapewniająca precyzyjną regulację prędkości w zakresie od 0 do 100%. Algorytmy sterowania tego produktu oparte są na fali prostokątnej, co zwiększa jego stabilność i dokładność.

Ta płytka sterownika nadaje się do szerokiego zakresu zastosowań, w tym:

Deskorolka elektryczna
Hulajnoga elektryczna
Wózek inwalidzki elektryczny
Hoverboard
Drony
Monocykl elektryczny
Motorower elektryczny
Gokart elektryczny
Samochód RC
Robot przemysłowy
Taśmociąg logistyczny
Sprzęt automatyki
Maszyny CNC
Kosiarki samojezdne
Elektronika użytkowa
Sprzęt AGD
Wyposażenie przemysłowe

Wygląd sterownika silnika BLDC

Wytyczne dotyczące zastosowania

Upewnij się, że parametry napięcia i mocy silnika nie przekraczają określonego zakresu.
Dotyczy bezszczotkowego silnika prądu stałego z czujnikiem Halla przy 120°. Może być konieczne dostosowanie sekwencji przewodów Halla lub sekwencji trójfazowej silnika w zależności od rzeczywistej sytuacji, aby uzyskać najlepszy efekt napędu.
JYQD-V7.3E2 to płytka sterownika bez obudowy i radiatora. Może napędzać silniki poniżej 100 watów bez żadnego radiatora, ale wymaga normalnej wentylacji.
Do portu wyjściowego 5V na płytce sterownika zabrania się podłączania zewnętrznego sprzętu zasilającego. Ma zastosowanie tylko do zewnętrznego potencjometru lub przełącznika do regulacji prędkości, komutacji i włączania.

Okablowanie sterownika silnika BLDC

1. Port sterowania

5V - Napięcie wyjściowe wewnętrzne płytki sterownika, zewnętrzny potencjometr lub przełącznik do regulacji prędkości i zmiany kierunku
Z/F - Porty sterowania kierunkiem obrotów
VR - Port sterowania prędkością. Regulacja prędkości liniowej napięcia analogowego 0,1v -5V
EL - Sterowanie portem włączania
Sygnał - Wyjście sygnału impulsu prędkości
GND - Używany do sterowania wewnętrznego płytki sterownika

2. Port zasilania

MA - faza A silnika
MB - faza B silnika
MC - faza C silnika
P- - DC -
P+ - DC +

3. Port czujnika Halla

Ha - Hall a
Hb - Hall b
Hc - Hall c
GND - GND
5V - Wyjście 5V

4. Używaj przewodów ekranowanych, jeśli płytka sterownika znajduje się w odległości większej niż 50 cm od silnika.

5. Odległość portu sterowania: 2,54 mm, odległość portu zasilania: 3,96 mm

6. Zwróć uwagę na izolację między tranzystorem MOSFET sterownika a radiatorem lub płytą montażową.

Rozmiar sterownika silnika BLDC

Technika produkcji

Informacje o pakowaniu

Sterownik silnika BLDC jest dobrze zapakowany w indywidualną antystatyczną torbę.

FAQ

1: Jaki jest czas realizacji?
Próbka: w 5 dni
Zamówienie masowe: w 2-3 tygodnie

2: Jakie jest MOQ?
1 zestaw dla wszystkich produktów z serii

3: Jaka jest gwarancja na sterownik silnika BLDC?
12 miesięcy od daty dostawy

4: Jak wygląda wsparcie techniczne?
Oferujemy obsługę 1-1 i wsparcie techniczne
