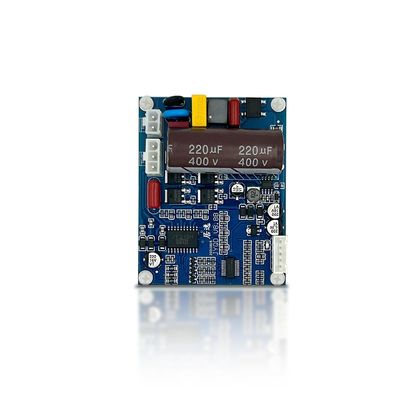

Name: JYQD-V8.8B Kontroler silnika BLDC 100W 110V-220V wejście AC
Brand: Changzhou Bextreme Shell Motor Technology Co.,Ltd
SKU: JYQD-V8.8B
Price: 16.90 USD
Availability: InStock

MOQ:	1
Cena £:	$16.90-17.90

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia

Jiangsu, Chiny

Nazwa handlowa

Bextremeshell

Numer modelu

JYQD-V8.8B

Numer modelu:

Jyqd-V8.8

Temperatura operacyjna:

-20--85 ℃

Napięcie robocze:

90-265 V AC

Maksymalny prąd:

Stały prąd roboczy:

0,5A

Częstotliwość PWM:

1-20 kHz

Cykl pracy PWM:

0-100%

Analogowy zakres napięcia:

0-5V

Moc wyjściowa:

100W

Opór wejściowy:

20K Ohm

Wyjście impulsu prędkości:

Sygnał impulsu 5V

Maksymalny prąd wyjściowy:

5ma

Grubość miedzi:

1 uncja

Fazy motoryczne:

3-fazowy

Typ silnika:

Bez komputerem bez czujniki DC

Podkreślić:

Sterownik silnika BLDC 100W

Płyty sterowania BLDC 110V-220V

Kontroler silnika z gwarancją

Opis produktu

Oryginalny sterownik silnika JYQD-V8.8B

AC110V-220V wejście, 100W wyjście dla silnika bez czujników BLDC

Specyfikacja produktu

Atrybut	Wartość
Rodzaj	Rada Kontrolerów
Rodzaj dostawcy	Ogólne
Gęstość miedzi	1 oz
Zastosowanie funkcjonalne	Ochrona obwodu

Przegląd produktu

Oryginalny sterownik silnika BLDC o wysokim napięciu wejściowym JYQD-V8.8B z wejściem 110V-220VAC i ciągłym wyjściem 100W dla 3-fazowych silników prądu stałego bez szczotek.

Parametry techniczne

(Dla silnika prądu stałego bez czujników bez szczotek)

Numer modelu: JYQD-V8.8
Temperatura pracy: -20°C do 85°C
Napięcie robocze: 90-265V AC
Maksymalny prąd: 1A
Nieprzerwany prąd roboczy: 0,5 A
Regulacja prędkości PWM: częstotliwość PWM 1-20KHz; cykl pracy 0-100%
Analogiczna regulacja napięcia: 0-5V
Ochrona przed nad napięciem/niskim napięciem: Tak
Wyjście sygnału impulsu prędkości: Tak

Diagram okablowania

Port sterowania

5V- wewnętrzne napięcie wyjściowe deski sterownika
M- Port wyjściowy sygnału impulsowego prędkości silnika, sygnał impulsowy 5V
Z/FPołączenie wysokiego poziomu "5V" lub bez połączenia w kierunku przodu, połączenie niskiego poziomu 0V lub GND w kierunku odwrotnym
VR- port sterowania prędkością. analogowe napięcie regulacja prędkości liniowej 0.1V-5V (opór wejściowy 20K Ohm). połączenie z GND przy użyciu regulacji prędkości PWM
GND- Używane do wewnętrznego sterowania płytą napędową

Port zasilania

U/MA- Faza motoryczna A
W/MB- Faza motoryczna B.
W/MC- Faza motoryczna C
Klimatyzator- L.
Klimatyzator- Nie.

Ważne uwagi:

Użyj osłoniętych przewodów, jeśli deska kierowcy znajduje się w odległości większej niż 50 cm od silnika
Ta płyta sterownika wejścia AC może być wbudowany do zastosowań
Zapewnienie odpowiedniej izolacji pomiędzy MOSFETem sterownika a chłodnikiem/płytą instalacyjną

Wytyczne dotyczące stosowania

Potwierdź, że parametry napięcia i mocy silnika nie przekraczają specyfikacji tablicy kierowcy
Zaprojektowane do 3-fazowych bezpędzlowych silników bez czujników, ale mogą wymagać regulacji w celu osiągnięcia optymalnej wydajności
W przypadku silników o mocy > 60 W, wymagany jest cieplnik
Port wyjściowy 5V jest tylko dla zewnętrznego potencjometru tablicy i przełącznika
Terminal "M" dostarcza sygnał wyjściowy impulsu prędkości silnika (wyjście pch-pull, maks 5mA)

Wymiary
