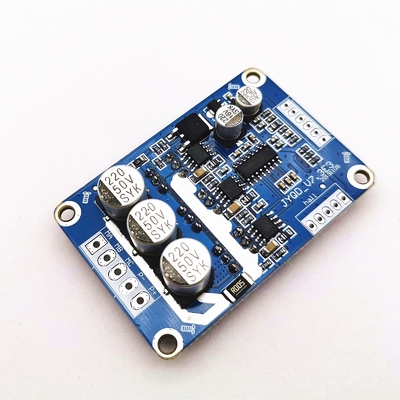

Wysokowydajna płyta sterownicza silnika 36VDC do maszyny kurtynowej

JUYI JYQD-V6.3E3 Sterownik silnika BLDC do silnika Hall Senser z precyzyjną regulacją prędkości i Wysoka wydajność

• Opis produktu

JYQD-V7.3E3 to bezszczotkowy sterownik silnika prądu stałego o niewielkich rozmiarach i wysokiej wydajności.Napięcie wejściowe tej płyta sterownicza wynosi 12-36VDC, czyliużywany W A szeroki zakres z Aplikacje,czy To Jest mechaniczny Inżynieria, automatyzacja,robotyka Lub elektryczny pojazdy, nasz produkty Czy doskonale przystosowany Do twój wymagania.WheheytyRmiINeenergiczny-miwydajnyIprzemysłowymiśrodowiskooRINANIinnowacyjnyStargowiskoHjaDurządzenie, ourCkontrolaBwiosłaDzawsze lepszyPwydajnośćAndRniezawodność.

Our12-36VBbez pośpiechuMotorkontrola bwiosłaooferowaćSwyższyPwładaćowyjścieAndPrezygnowaćSsikaćCkontrola WithAzaawansowanyPWMSsikaćRregulacjaTtechnologia, ITCjakiśmiasyliaCotwórzwithwpodnieconylładSituacjeAndAszefSmiękkoAndmiwydajnyooperacja.

INAdd, ourCkontrolaBwiosłaooferowaćRichIinterfejsyi felastycznymirozszerzalnośćFLubSbezproblemowyCpołączenieAndIintegracjawithotamDurządzeniaoRSsystemy.

YtyCjakiśmiasyliaRzrozumiećstarta-Sszczyt,FnaprzódAndRzawsze, prędkośćregulacjaAndotamFnamaszczeniaoFTOnMotorTprzezTOnCkontrolaBwiosło, BdzwonienieMRudaPmożliwościToynaszPprojekt. Cwążour12-36VBbez pośpiechuMotorCkontrolaBwiosło,ytywchorymiRadośćHwysoko-Qjakość,StabelaAndRniezawodnyPprodukty, jak włokiećASTzarozumiałyApo-SpiwaSusługa. WmiAOdnośnieCpominiętyToBeingTwój MostTzardzewiałyPartneraAi dostarczanieA SmocnyIimpetFLubynaszPprojekty.

• Parametr

• Wytyczne dotyczące aplikacji

1. Potwierdź, że parametry napięcia i mocy silnika nie przekraczają podanego zakresu.

2. Ma zastosowanie do bezszczotkowego silnika prądu stałego z Hallem na 120 °, nie wszystkie sekwencje linii Halla są odpowiednie,

3. Możesz dostosować sekwencję linii Halla lub sekwencję linii trójfazowej silnika zgodnie z rzeczywistą sytuacją, aby osiągnąć najlepszy efekt jazdy.

JYQD-V7.3E3 to płyta sterownicza bez obudowy i radiatora, może napędzać silnik poniżej 100 watów bez radiatora, ale wymaga normalnej wentylacji.

4. Port wyjściowy 5 V na płycie napędowej jest zabroniony do podłączania zewnętrznego sprzętu zasilającego.Ma zastosowanie tylko do zewnętrznego potencjometru lub przełącznika do regulacji prędkości, komutacji i zezwolenia na pracę

• Schemat połączeń

1. Port kontrolny

5 V — Wewnętrzne napięcie wyjściowe płyty sterownika, zewnętrzny potencjometr lub przełącznik do regulacji prędkości i operacji cofania

Z/F — Porty sterowania kierunkiem obrotu.Podłącz wysoki poziom „5V” lub brak połączenia w kierunku do przodu, podłącz niski poziom 0 V lub podłącz do GND w kierunku odwrotnym.

VR — port kontroli prędkości.Analogowa regulacja prędkości liniowej napięcia 0.1 v-5 V, rezystancja wejściowa wynosi 20 K Ohm, połącz z GND, gdy wejściowa regulacja prędkości PWM, częstotliwość PWM: 1-20 KHZ;Cykl pracy 0-100%

EL — Włącz kontrolę portu.Podłącz 5 V lub nie podłącz, aby umożliwić działanie, podłącz GND, aby zabronić działania.

Sygnał — wyjście sygnału impulsu prędkości

GND — używany do kontroli wewnętrznej płyty sterownika

2. Gniazdo zasilania

MA ---- faza silnika A

MB ---- faza silnika B

MC ---- faza silnika C

P- ----DC-

P+----DC +

3. Port czujnika Halla

Ha--- Sala a

Hb --- Sala b

Hc --- Sala C

GND --- GND

Wyjście 5 V --- 5 V

4. Użyj przewodów ekranowanych, jeśli płyta sterownicza znajduje się w odległości większej niż 50 cm od silnika, w przeciwnym razie może to prowadzić do nieprawidłowej jazdy, wpływającej na normalne użytkowanie.

5. Odległość portu kontrolnego: 2,54 mm, odległość portu zasilania: 3,96 mm

6. Zwróć uwagę na izolację między sterownikiem MOSFET a radiatorem lub płytą montażową.

• Rysunek wymiarowy

• Aplikacja

Nasze płyty sterowników BLDC są szeroko stosowane w mechanice Inżynieria, automatyzacja,robotyka Lub elektryczny pojazdy itp.

• Często zadawane pytania

1.Q: Czy mogę złożyć zamówienie próbne?

Tak, z zadowoleniem przyjmujemy zamówienie próbki w celu przetestowania i sprawdzenia jakości.Dopuszczalne są próbki mieszane

A co z czasem realizacji

2. Zwykle spędza 30 dni po dokonaniu płatności.

3. Czy zapewniacie wsparcie technologiczne?
TAK.Nasza firma ma silne możliwości badawczo-rozwojowe, możemy zapewnić wsparcie technologiczne, jeśli potrzebujesz.

4. Jak wysłać do nas?
Wysyłamy towar do ciebie zgodnie z DHL lub UPS lub FEDEX itp

5. Skąd mam wiedzieć, czy produkt jest dla mnie odpowiedni?
Najpierw musisz podać nam więcej szczegółowych informacji o produkcie.Polecimy ci przedmiot zgodnie z wymaganiami specyfikacji.Po potwierdzeniu przygotujemy dla Ciebie próbki.zaoferujemy również dobre postępy w zależności od zastosowania produktu.
