Płyta sterownicza 12 V/24 V DC BLDC z regulacją prędkości Częstotliwość PWM 1-20 KHz

Płyta sterownicza BLDC 12V/24V DC z częstotliwością PWM 1-20KHz analogowa regulacja prędkości napięcia

Opis produktu:

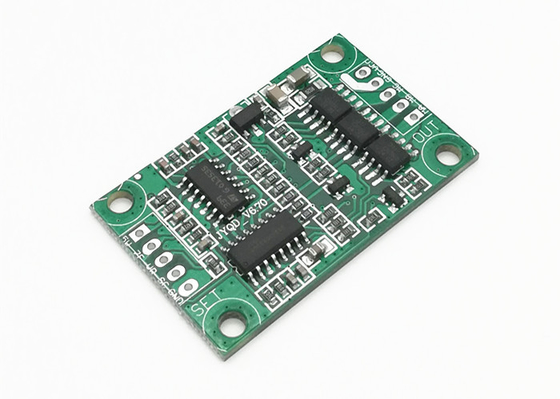

NaszBezszczotkowa płyta sterownicza DC, znany również jakoBezszczotkowa płyta sterownicza prądu stałegoLubBezszczotkowa płyta sterownicza silnika prądu stałego, to wysokowydajna płyta sterownicza BLDC (bezszczotkowy silnik prądu stałego).Został zaprojektowany, aby zapewnić doskonałą wydajność i niezawodność w zastosowaniach z bezszczotkowymi silnikami prądu stałego.Płytka jest wyposażona w szeroki zakres funkcji, w tym zakres temperatur pracy -20℃~+85℃, tryb sterowania prędkością PWM/Napięcie, zakres regulacji prędkości 0-100% oraz zielony kolor.Płytka ta jest doskonałym wyborem do wszelkich zastosowań wymagających precyzyjnego sterowania i niezawodnej pracy bezszczotkowego silnika prądu stałego.

Cechy:

• Nazwa produktu:Płyta sterownika BLDC
• Częstotliwość PWM:1-20 kHz
• Wyjście sygnału impulsu prędkości:Tak
• Napięcie robocze:12V/24V prądu stałego
• Maksymalny prąd:3A
• model produktu:JYQD-V6.7
• Specjalizacja:Bezszczotkowa płyta sterownicza prądu stałego, bezszczotkowa płyta sterownicza silnika prądu stałego

Parametry techniczne:

Aplikacje:

Bezszczotkowa płyta sterownicza prądu stałego JUYI JYQD-V6.7 to niezawodna i wydajna płyta sterownicza prądu stałego, zaprojektowana do sterowania prędkością i kierunkiem bezszczotkowych silników prądu stałego.Posiada tryb kontroli prędkości PWM i napięcia, napięcie wejściowe 12 V/24 V DC, wyjście sygnału impulsu prędkości i napięcie robocze 12 V/24 V DC.Jest idealny do zastosowań wymagających precyzyjnej kontroli prędkości i kierunku silnika, takich jak robotyka, automatyka i automatyka przemysłowa.

Ta płyta sterownicza BLDC doskonale nadaje się do szerokiego zakresu zastosowań, w tym ramion robotów, siłowników liniowych, drukarek 3D i zautomatyzowanych linii produkcyjnych.Został zaprojektowany tak, aby był bardzo wydajny, zapewniając płynną i precyzyjną kontrolę prędkości i kierunku silnika.Płytka posiada również wbudowane funkcje bezpieczeństwa, w tym ochronę przed przepięciami, ochronę przed zwarciem i ochronę nadprądową.

Rysunek wymiarowy:

Schemat wykręcania:

1. Port kontrolny

5 V ----- Wewnętrzne napięcie wyjściowe płyty sterownika

SC ---- Port wyjściowy sygnału impulsu prędkości silnika, sygnał impulsu 5 V.

Z/F ---- Porty kontroli kierunku obrotu.Podłącz wysoki poziom „5V” lub brak połączenia w kierunku do przodu, podłącz niski poziom 0 V lub podłącz do GND w kierunku odwrotnym.

VR ---- port kontroli prędkości.Analogowa regulacja prędkości liniowej napięcia 0.1 v-5 V, rezystancja wejściowa wynosi 20 K Ohm, połącz z GND, gdy wejściowa regulacja prędkości PWM, częstotliwość PWM: 1-20 KHZ;Cykl pracy 0-100%

GND — używany do kontroli wewnętrznej płyty napędowej

2. Port zasilania

MA ---- faza silnika A

MB ---- faza silnika B

MC ---- faza silnika C

GND----DC-

VCC----DC +

3. Użyj przewodów ekranowanych, jeśli płyta sterownicza znajduje się w odległości większej niż 50 cm od silnika, w przeciwnym razie może to prowadzić do nieprawidłowej jazdy, wpływającej na normalne użytkowanie.

4. Odległość portu sterowania: 2,54 mm, odległość portu zasilania: 3,96 mm

5. Zwróć uwagę na izolację między sterownikiem MOSFET a radiatorem lub płytą montażową.
