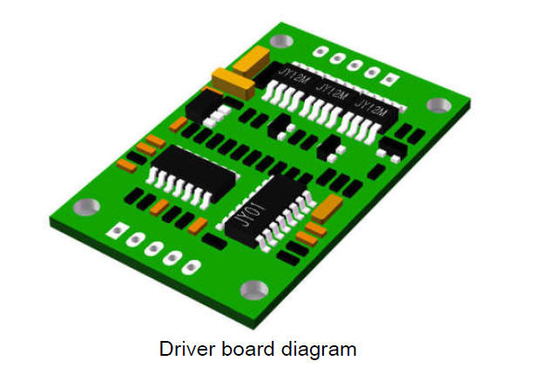

Płyta sterownicza silnika BLDC 12 V/24 V DC do sterowania automatyką

Opis produktu:

Bezszczotkowa płyta sterownicza DC JYQD-V6.7 to potężna i wszechstronna płytka sterownicza bezszczotkowego prądu stałego przeznaczona do zastosowań prądu stałego.Jest w stanie zapewnić prąd do 3 A i działać zarówno przy napięciu wejściowym 12 V, jak i 24 V DC.Posiada analogową regulację prędkości napięcia, umożliwiając użytkownikom regulację prędkości ich bezszczotkowych silników prądu stałego.Ta bezszczotkowa płyta sterownicza prądu stałego jest idealna do różnych zastosowań, takich jak robotyka, zautomatyzowane maszyny i inne.

Cechy:

• Nazwa produktu:Płyta sterownika silnika bezszczotkowego prądu stałego
• Temperatura pracy:-20℃~+85℃
• Zakres kontroli prędkości:0-100%
• Kolor:Zielony
• Analogowa regulacja prędkości napięciowej:Tak
• Częstotliwość PWM:1-20 kHz
• Rodzaj produktu:Płyta sterownicza silnika bezszczotkowego prądu stałego
• Rodzaj produktu:Bezszczotkowa płyta sterownicza prądu stałego

Parametry techniczne:

Schemat wykręcania:

1. Port kontrolny

5 V ----- Wewnętrzne napięcie wyjściowe płyty sterownika

SC ---- Port wyjściowy sygnału impulsu prędkości silnika, sygnał impulsu 5 V.

Z/F ---- Porty kontroli kierunku obrotu.Podłącz wysoki poziom „5V” lub brak połączenia w kierunku do przodu, podłącz niski poziom 0 V lub podłącz do GND w kierunku odwrotnym.

VR ---- port kontroli prędkości.Analogowa regulacja prędkości liniowej napięcia 0.1 v-5 V, rezystancja wejściowa wynosi 20 K Ohm, połącz z GND, gdy wejściowa regulacja prędkości PWM, częstotliwość PWM: 1-20 KHZ;Cykl pracy 0-100%

GND — używany do kontroli wewnętrznej płyty napędowej

2. Port zasilania

MA ---- faza silnika A

MB ---- faza silnika B

MC ---- faza silnika C

GND----DC-

VCC----DC +

3. Użyj przewodów ekranowanych, jeśli płyta sterownicza znajduje się w odległości większej niż 50 cm od silnika, w przeciwnym razie może to prowadzić do nieprawidłowej jazdy, wpływającej na normalne użytkowanie.

4. Odległość portu sterowania: 2,54 mm, odległość portu zasilania: 3,96 mm

5. Zwróć uwagę na izolację między sterownikiem MOSFET a radiatorem lub płytą montażową.

Rysunek wymiarowy:

Aplikacje:

TheJUYI JYQD-V6.7 Bezszczotkowa płyta sterownicza DCto niezawodna i wszechstronna płyta sterownicza bezszczotkowego silnika prądu stałego przeznaczona do różnych zastosowań.Wyposażony jest w wyjście sygnału impulsowego prędkości, dokładność regulacji prędkości ±0,5%, cykl pracy PWM od 0 do 100% oraz analogową napięciową regulację prędkości.Ta płyta sterownicza bezszczotkowego silnika prądu stałego jest idealna do zastosowań takich jak robotyka, sprzęt AGD, automatyka przemysłowa i inne urządzenia napędzane silnikiem.Jest trwały i zapewnia doskonałą wydajność przy doskonałych możliwościach sterowania.Bezszczotkowa płyta sterownicza DC JUYI JYQD-V6.7 z pewnością zapewni lepsze wrażenia użytkownika i lepszą kontrolę silnika.

Dostosowywanie:

• Nazwa marki: JUYI
• Numer modelu: JYQD-V6.7
• Miejsce pochodzenia: Chiny
• Kolor: zielony
• Maksymalny prąd: 3A
• Temperatura pracy: -20 ℃ ~ + 85 ℃
• Wyjście sygnału impulsu prędkości: tak
• Napięcie robocze: 12V/24V DC

Ta bezszczotkowa płyta sterownicza silnika prądu stałego, znana również jako bezszczotkowa płyta sterownicza prądu stałego lub bezszczotkowa płyta sterownicza prądu stałego, została zaprojektowana i wyprodukowana przez JUYI.Numer modelu to JYQD-V6.7 i jest pomalowany na kolor zielony.Ma zakres temperatur pracy -20 ℃ ~ + 85 ℃ i maksymalny prąd 3A.Ponadto może wyprowadzać sygnał impulsu prędkości i działa na 12 V lub 24 V DC. Zapewniamy spersonalizowany serwis i wsparcie techniczne.

Często zadawane pytania:

• Q:Jaka jest nazwa handlowa tej płyty sterowniczej BLDC?
  A:Nazwa marki tej płyta sterownicza BLDC to JUYI.
• Q:Jaki jest numer modelu tej płyty sterownika BLDC?
  A:Numer modelu tej płyty sterowniczej BLDC to JYQD-V6.7.
• Q:Gdzie jest produkowana płyta sterownicza BLDC?
  A:Ta płyta sterownicza BLDC jest produkowana w Chinach.
• Q:Do jakich zastosowań można używać tej płyty sterowniczej BLDC?

 A:Ta płyta sterownika BLDC może być używana w różnych zastosowaniach, takich jak robotyka, automatyka przemysłowa i systemy medyczne.
