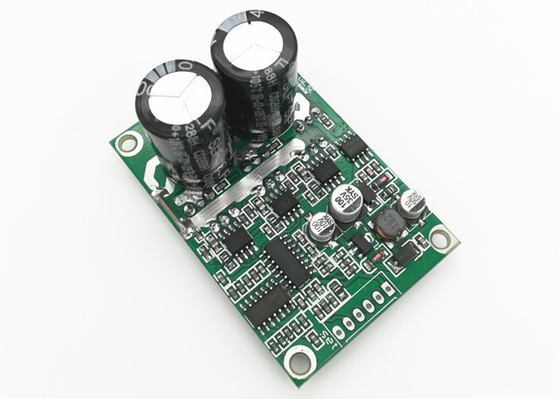

Płytka sterownicza silnika bezszczotkowego 700 W DC z regulacją prędkości częstotliwości PWM

Płyta sterownicza silnika bezszczotkowego prądu stałego z częstotliwością PWM 1-20 kHz i temperaturą pracy -20 ℃ ~ + 85 ℃

Opis produktu:

Bezszczotkowa płyta sterownicza prądu stałego, znana również jako bezszczotkowa płyta sterownicza prądu stałego, to zaawansowany sterownik silnika zaprojektowany specjalnie do sterowania silnikami bezszczotkowymi prądu stałego.Jest to wysokowydajna, wysokowydajna płyta sterownicza BLDC o wyjątkowej dokładności regulacji prędkości ± 0,5%.Jest w pełni kompatybilny z szerokim zakresem napięć wejściowych od 36 V do 72 V DC i może obsługiwać prąd o natężeniu do 16 A.Płyta ma mały rozmiar (63mm * 42.5mm * 33mm), a zakres regulacji prędkości wynosi 0-100%.Przeznaczony jest do niezawodnej i płynnej pracy bezszczotkowych silników prądu stałego.

Cechy:

• Nazwa produktu:Bezszczotkowa płyta sterownicza prądu stałego
• Napięcie wejściowe:36V-72V prądu stałego
• Cykl pracy PWM:0-100%
• Temperatura pracy:-20℃~+85℃
• Kolor:Zielony
• Rozmiar:63mm * 42.5mm * 33mm
• Rodzaj produktu:Płyta sterownika silnika bezszczotkowego prądu stałego
• Model produktu:Płyta sterownika BLDC

Schemat połączeń:

1. Port kontrolny

1. 5 V ----- Wewnętrzne napięcie wyjściowe płyty sterownika
2. Sygnał ---- Port wyjściowy sygnału impulsu prędkości silnika, sygnał impulsu 5 V.
3. Z/F ---- Porty kontroli kierunku obrotu.Podłącz wysoki poziom „5V” lub brak połączenia w kierunku do przodu, podłącz niski poziom 0 V lub podłącz do GND w kierunku odwrotnym.
4. VR ---- port kontroli prędkości.Analogowa regulacja prędkości liniowej napięcia 0.1 v-5 V, rezystancja wejściowa wynosi 20 K Ohm, połącz z GND, gdy wejściowa regulacja prędkości PWM, częstotliwość PWM: 1-20 KHZ;Cykl pracy 0-100%
5. GND — używany do kontroli wewnętrznej płyty napędowej
6. Moment obrotowy — Aby rozpocząć korzystanie z regulacji momentu obrotowego, przed użyciem tej funkcji należy usunąć rezystory stałego momentu obrotowego na płycie (skontaktuj się z nami, jeśli chcesz użyć tej funkcji przed użyciem)

2. Gniazdo zasilania

MA ----faza silnika A MB ---- faza B silnika MC---- faza C silnika GND----DC-

VCC----DC +

3. Użyj przewodów ekranowanych, jeśli płyta sterownicza znajduje się w odległości większej niż 50 cm od silnika, w przeciwnym razie może to prowadzić do nieprawidłowej jazdy, wpływającej na normalne użytkowanie.

4. Odległość portu sterowania: 2,54 mm, odległość portu zasilania: 3,96 mm

5. Zwróć uwagę na izolację między sterownikiem MOSFET a radiatorem lub płytą montażową.

Rysunek wymiarowy:

Aplikacje:

JUYI JYQD-V6.5E DC Brushless Motor Driver Board to idealne rozwiązanie do precyzyjnej regulacji prędkości bezszczotkowych silników DC.Ta bezszczotkowa płyta sterownicza DC została starannie zaprojektowana, aby zapewnić wysoką dokładność z dokładnością regulacji prędkości ± 0,5% i oferuje szerokie napięcie robocze 36 V-72 V i maksymalny prąd 16 A.Dzięki rozmiarowi 63 mm * 42,5 mm * 33 mm ta bezszczotkowa płyta sterownicza silnika prądu stałego jest mała i kompaktowa, dzięki czemu nadaje się do szerokiego zakresu zastosowań.JYQD-V6.5E oferuje również szeroki zakres temperatur roboczych od -20 ℃ do +85 ℃, zapewniając niezawodne działanie w różnych środowiskach.

Parametry techniczne:

Dostosowywanie:

Często zadawane pytania:

Odp.: nazwa marki płyty sterownika BLDC to JUYI.

Odp.: numer modelu płyty sterownika BLDC to JYQD-V6.5E.

Odp.: płyta sterownicza BLDC jest produkowana w Chinach.

Odp.: płyta sterownicza BLDC nadaje się do różnych zastosowań przemysłowych, takich jak pompy wodne, automatyka przemysłowa.
