Wejście 24 V 500 W DC bezszczotkowy sterownik silnika do elektronarzędzi

Płyta sterownicza silnika bezszczotkowego DC, napięcie wejściowe 12 V-36 V, zakres regulacji prędkości 0-100%.

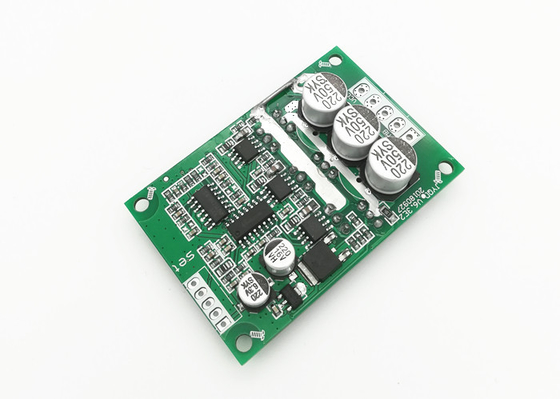

JYQD-V6.3E2 Płyta sterownicza silnika bezszczotkowego DC, znana również jako płyta sterownicza BLDC, to płyta sterownicza silnika bezszczotkowego prądu stałego o rozmiarze 63 mm * 42,5 mm * 17 mm.Charakteryzuje się imponującą dokładnością regulacji prędkości ±0,5%, zakresem regulacji prędkości 1:100 oraz zakresem regulacji prędkości 0-100%.Płytka zapewnia niezawodny i wydajny sposób sterowania bezszczotkowym silnikiem prądu stałego do różnych zastosowań.

Cechy:

• Płyta sterownika silnika bezszczotkowego prądu stałego
• Płyta sterownicza silnika bezszczotkowego prądu stałego
• Bezszczotkowa płyta sterownicza silnika prądu stałego
• Tryb kontroli prędkości:PWM/Napięcie
• Częstotliwość PWM:1-20 kHz
• Rozmiar:63mm * 42.5mm * 17mm
• Dokładność regulacji prędkości:±0,5%
• Zakres kontroli prędkości:0-100%

Aplikacje:

JUYI JYQD-V6.3E2 Bezszczotkowa płyta sterownicza prądu stałego to idealne rozwiązanie do zastosowań w bezszczotkowych płytach sterowniczych silników prądu stałego.Posiada tryb kontroli prędkości PWM/napięcia z cyklem pracy PWM 0-100%, dokładnością kontroli prędkości ± 0,5%, zakresem temperatury pracy -20 ℃ ~ + 85 ℃ i zakresem kontroli prędkości 0-100 %.Ta płyta sterownicza bezszczotkowego prądu stałego jest produkowana w Chinach i oferuje doskonałą stabilność i niezawodność, dzięki czemu idealnie nadaje się do zastosowań przemysłowych i komercyjnych.

Bezszczotkowa płyta sterownicza DC JUYI JYQD-V6.3E2 jest idealna do zastosowań takich jak robotyka, automatyka przemysłowa i produkcja, gdzie najważniejsza jest niezawodna i precyzyjna kontrola prędkości.Nadaje się również do zastosowań, takich jak systemy HVAC, pompy, windy i sprzęt medyczny, gdzie wymagana jest duża dokładność sterowania prędkością.Płytka sterownicza bezszczotkowego prądu stałego jest również idealna do zastosowań takich jak oświetlenie i systemy elektryczne, gdzie wymagana jest kontrola prędkości i momentu obrotowego.

Płyta sterownicza bezszczotkowego prądu stałego JUYI JYQD-V6.3E2 jest idealnym wyborem do zastosowań w bezszczotkowych płytach sterowniczych silników prądu stałego, ponieważ zapewnia doskonałą stabilność i niezawodność.Oferuje również szeroki zakres funkcji, w tym tryb kontroli prędkości PWM/napięciowej, cykl pracy PWM 0-100%, dokładność kontroli prędkości ± 0,5%, zakres temperatur roboczych od -20 ℃ ~ + 85 ℃ i Zakres kontroli prędkości 0-100%.

Parametry techniczne:

Rysunek wymiarowy

Schemat wykręcania

1. Port zasilania

MA ---- faza silnika A

MB ---- faza silnika B

MC ---- faza silnika C

GND----DC-

VCC----DC +

2. Port kontrolny

Z/F ---- Porty kontroli kierunku obrotu.Podłącz wysoki poziom „5V” lub brak połączenia w kierunku do przodu, podłącz niski poziom 0 V lub podłącz do GND w kierunku odwrotnym.

VR ---- port kontroli prędkości.Analogowa regulacja prędkości liniowej napięcia 0.1 v-5 V, rezystancja wejściowa wynosi 20 K Ohm, połącz z GND, gdy wejściowa regulacja prędkości PWM, częstotliwość PWM: 1-20 KHZ;Cykl pracy 0-100%

GND — używany do kontroli wewnętrznej płyty napędowej

5 V ----- Wewnętrzne napięcie wyjściowe płyty sterownika

Sygnał ---- Port wyjściowy sygnału impulsu prędkości silnika, sygnał impulsu 5 V.

3. Użyj przewodów ekranowanych, jeśli płyta sterownicza znajduje się w odległości większej niż 50 cm od silnika, w przeciwnym razie może to prowadzić do nieprawidłowej jazdy, wpływającej na normalne użytkowanie.

4. Odległość portu sterowania: 2,54 mm, odległość portu zasilania: 3,96 mm

5. Zwróć uwagę na izolację między sterownikiem MOSFET a radiatorem lub płytą montażową.
