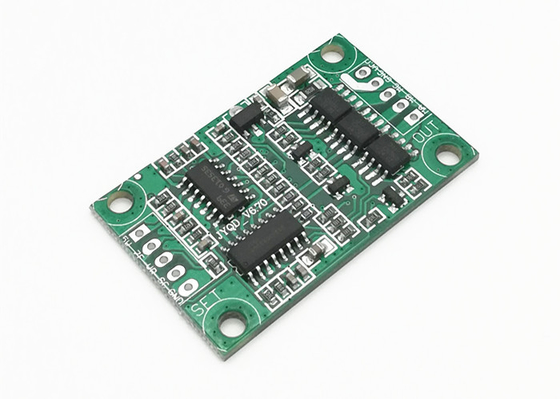

JYQD-V6.7 50W 24V 3A Bezszczotkowy sterownik silnika elektrycznego z kontrolą prędkości

Seria JYQD-V 6 to płyta sterownicza odpowiednia dla trójfazowych bezszczotkowych silników prądu stałego (bez czujnika Halla), jej struktura jest kompletna, ale funkcjonalna, stabilna praca i długa żywotność.Posiada funkcje regulacji prędkości PWM, zabezpieczenia wysokiego i niskiego napięcia oraz wyjścia sygnału impulsu prędkości.Szeroko stosowany w wentylatorach, automatycznych liniach sortujących, dmuchawach i elektronicznych pompach wodnych.Zapewniamy zindywidualizowaną obsługę i wsparcie techniczne.

JYQD-V6.7 to bardzo kompaktowa płyta sterownika silnika BLDC z niezbędnymi standardowymi funkcjami, jej korzystna cena i niezawodne działanie są konkurencyjne w zastosowaniach przemysłowych i komercyjnych. Jest szeroko stosowany przez klientów na całym świecie od prawie 8 lat, jego dojrzała i stabilna konstrukcja jest nadaje się do wielu zastosowań.

Parametr

Kino

Opis okablowania

1. Gniazdo zasilania

MAMA---- faza silnika A

MB---- faza silnika B

MC---- faza silnika C

GND----DC-

VCC----DC +

2. Port kontrolny

5V----- Wewnętrzne napięcie wyjściowe płyty sterownika

SC---- Port wyjściowy sygnału impulsu prędkości silnika, sygnał impulsu 5 V.

Z/F---- Obrotowe porty sterujące kierunkiem.Podłącz wysoki poziom „5V” lub brak połączenia w kierunku do przodu, podłącz niski poziom 0 V lub podłącz do GND w kierunku odwrotnym.

VR---- Port kontroli prędkości.Analogowa regulacja prędkości liniowej napięcia 0.1 v-5 V, połącz z GND podczas wprowadzania regulacji prędkości PWM, częstotliwość PWM: 1-20 KHZ;Cykl pracy 0-100%

GND—Używany do kontroli wewnętrznej płyty napędowej

3. Użyj przewodów ekranowanych, jeśli płyta sterownicza znajduje się w odległości większej niż 50 cm od silnika, w przeciwnym razie może to prowadzić do nieprawidłowej jazdy, wpływającej na normalne użytkowanie.

4. Odległość portu sterowania: 2,54 mm, odległość portu zasilania: 2,54 mm

5. Zwróć uwagę na izolację między sterownikiem MOSFET a radiatorem lub płytą montażową

Noty aplikacyjne

1. Potwierdź, że parametry napięcia i mocy silnika nie przekraczają zakresu płyty sterownika zgodnie ze specyfikacją.

2. Płyta sterownicza JYQD-V6.7 to goła płyta bez obudowy i radiatora.Jeśli moc silnika poniżej 36 W, nie trzeba dodawać radiatora, wystarczy zapewnić normalną wentylację i dobrą izolację.

3. Port wyjściowy 5 V na płycie sterownika uniemożliwia podłączenie urządzenia zewnętrznego.Ma zastosowanie tylko do zewnętrznego potencjometru i przełącznika płyty do regulacji prędkości i cofania.

4. Ta płyta sterownicza służy do3-fazowy bezszczotkowy silnik bezczujnikowy, ale nie nadaje się bezpośrednio do wszystkich 3-fazowych bezszczotkowych silników bezczujnikowych.Jeśli efekt jazdy nie jest dobry (taki jak jitter rozruchu, cofanie, prąd roboczy silnika bez obciążenia jest zbyt duży, prędkość nie jest stabilna, wydajność jest niska i nie można uruchomić z obciążeniem.) Klienci mogą dostosować rezystancja i pojemność płyty sterownika zgodnie z rzeczywistą sytuacją, aby uzyskać najlepszy efekt jazdy (patrz załącznik, jak wykonać regulację)

5. Należy pamiętać, że płyta sterownicza JYQD-V6.7 nie ma zabezpieczenia przed odwrotnym połączeniem, spowoduje to trwałe uszkodzenie płyty sterowniczej w przypadku odwrotnej polaryzacji połączenia.

6. Zacisk „SC” na płycie sterownika JYQD-V6.7 to sygnał wyjściowy impulsu prędkości silnika (wyjście przeciwsobne), a maksymalny prąd wyjściowy jest mniejszy niż 5 mA.

Całkowite wymiary
