Bextreme Shell 700W bezsensorowy sterownik BLDC z kontrolą prędkości PWM dla elektrycznej wentylatory, pompy wody i dmuchawy...

Proszę o dane techniczne. Kliknij tutaj

Parametr produktu

Uwaga do wniosku

1.Udowodnij, że parametry napięcia i mocy silnika nie przekraczają zakresu wskazanego na tablicy kierowcy.

2.JYQD-V6.5E deska kierownicza jest goła bez obudowy i zlewu. Jeśli moc silnika poniżej 60W,nie trzeba dodawać zlewu,Wystarczy zapewnić normalną wentylację i izolację studni.Jeśli moc silnika przekracza 100 W, należy dodać cieplnik, jak na rysunku poniżej.

3Port wyjściowy 5V na desce kierowcy zabrania podłączenia urządzenia zewnętrznego.

4.Ta tablica sterowania jest używana doTrójfazowy bezczaszkowy silnik bez czujnikówJeśli efekt napędowy nie jest dobry (np. start jitter, odwrócenie, prąd roboczy silnika bez obciążenia jest zbyt duży,prędkość nie jest stabilna, wydajność jest niska i nie można uruchomić z obciążeniem.) Klienci mogą regulować opór i pojemność deski sterowania zgodnie z rzeczywistą sytuacją, aby osiągnąć najlepszy efekt jazdy.

5Należy pamiętać, że deska kierowcy JYQD-V6.5E nie posiada zabezpieczenia przed odwrotnym połączeniem, co spowoduje trwałe uszkodzenie deski kierowcy w przypadku odwrotnego połączenia polarnego.

6.Przepustnik Signal na desce sterownika JYQD-V6.5E jest sygnałem wyjściowym impulsu prędkości silnika (wyjście push-pull), a maksymalny prąd wyjściowy wynosi mniej niż 5 mA.

Szczegóły o okablowaniu

1. Port zasilania

MA----faza motoryczna A

MB---- faza motoryczna B

MC---- faza motoryczna C

GND- W stolicy.

Wpływ---- DC +

2- Port kontrolny.

5V----- wewnętrzne napięcie wyjściowe deski sterownika

Sygnał ---- Port wyjściowy sygnału impulsowego prędkości silnika, sygnał impulsowy 5V.

Z/FPołączenie 5V/wysoki poziom lub brak połączenia jest kierunkiem do przodu, połączenie 0V niskim poziomem lub połączenie z GND jest kierunkiem odwrotnym.

VRAnalogiczny napięcie regulacja prędkości liniowej 0.1v -5V, opór wejściowy wynosi 20K Ohm, połączenie z GND przy wejściu regulacja prędkości PWM, częstotliwość PWM:1-20KHZ; cykl pracy 0-100%

GNDWykorzystywane do wewnętrznego sterowania płytą napędową

Moment obrotowyW celu uruchomienia regulacji momentu obrotowego należy usunąć rezystory do stałego momentu obrotowego na tablicy przed użyciem tej funkcji (kontaktuj nas, jeśli chcesz użyć tej funkcji przed użyciem)

3.Używaj osłoniętych przewodów, jeśli deska kierowcy znajduje się w odległości większej niż 50 cm od silnika, w przeciwnym razie może to prowadzić do nieprawidłowej jazdy, wpływającej na normalne korzystanie.

4Odległość od portu sterowania: 2,54 mm. Odległość od portu zasilania:30,96 mm

5.Zwróć uwagę na izolację pomiędzy MOSFETem sterownika a radiatorem lub płytą instalacyjną

Ogólne wymiary

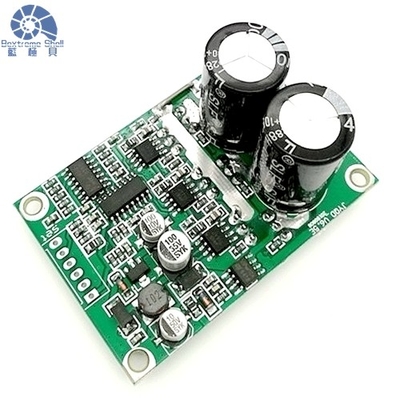

Zdjęcia kierowcy

,

Częste pytania

1P: Czy mogę zamówić próbkę?

Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.

2- A co z czasem przeprowadzenia?

Zwykle spędza 30 dni po dokonaniu płatności.

3- Zapewniasz wsparcie technologiczne?
Nasza firma ma silne możliwości badawczo-rozwojowe, możemy zapewnić wsparcie technologiczne, jeśli potrzebujesz.

4- Jak to wysłać?
Wysyłamy towary zgodnie z DHL lub UPS lub FEDEX itp.

5Skąd mam wiedzieć, czy produkt jest dla mnie odpowiedni?
Frist, musisz podać nam więcej szczegółów o produkcie.Przygotujemy ci próbki.. ponadto będziemy oferować kilka dobrych zaliczek w zależności od użytkowania produktu.
