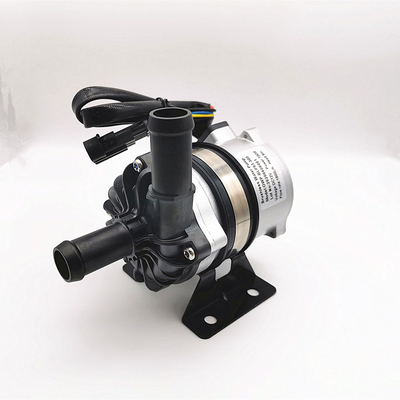

Elektroniczna pompa wodna 24 V DC do cyrkulacji płynnego glikolu Fluorinert i przemysłowych urządzeń chłodzących

Szeroko stosowany w autobusach hybrydowych, hybrydowych samochodach osobowych, pojazdach elektrycznych, pociągach i statkach oraz innych systemach cyrkulacji ogrzewania i chłodzenia.

Bextreme Shell OWP-BL93-200 SERIA 250 bezszczotkowa pompa wodna DC

Zwiększanie/cyrkulacja/zmienna częstotliwość/niski poziom hałasu/pompa tarczowa/sterowanie PWM/informacje zwrotne o błędach

Uzyskaj dane techniczne Kliknij tutaj

■ Parametr wydajności

■ Parametr elektryczny

Model złącza i odpowiadające mu właściwości elektryczne (jak pokazano poniżej)

■Specyfikacje modelu

OWP-BL93-200-(20mm)
OWP-BL93-250-(25mm)

■Funkcje

• Pompa wirowa
• Przenoszenie siły magnetycznej (konstrukcja pompy tarczowej)
• Bezszczotkowy silnik prądu stałego o wysokiej wydajności, niskie zużycie energii, wysoka wydajność, długa żywotność.
• Z szerokim zakresem temperatur roboczych
• Ze stałą kontrolą przepływu
• Ochrona przed odwrotną polaryzacją
• Zabezpieczenie przed suchobiegiem
• Nadmierne napięcie, ochrona nadprądowa
• Przeciążenie, ochrona przed przegrzaniem

■Parametr temperatury

Średnia temperatura cieczy: -40°C do +85°C (-40°F do +185°F)
Temperatura otoczenia podczas pracy: -40°C do +85°C (-40°F do +185°F) Wilgotność ≤90%
Temperatura przechowywania: -40°C do +70°C (-40°F do +158°F) (do 100°C, ale skraca to żywotność)

■Zakres napięcia

zakres roboczy 18V - 30V
Chociaż silnik może być używany w szerokim zakresie napięć i temperatur, ale nadmierne lub zbyt niskie napięcie i temperatura wpłyną na żywotność silnika, pompa nie może być narażona na promieniowanie cieplne otoczenia.
Średnia ciecz: czysta woda, płynna mieszanina (woda o zawartości glikolu poniżej 60%)

■Ciśnienie w układzie

-0,2 do 2,5 bara (100°C (212°F).
Żywotność wynosi ponad 20 000 godzin w oparciu o napięcie znamionowe i temperaturę otoczenia 36 ℃ (86 ° F).

■Opis techniczny (odnośne części mające kontakt z cieczą)

Obudowa głowicy pompy: PPS+GF
Wirnik: PPS+GF
Wnęka tarczy: PPS+GF
Tuleja wału: materiały kompozytowe z żywicy węglowej
Wał: wał ze stali nierdzewnej
Obudowa magnesu: nylonowa kapsuła z tworzywa sztucznego
Pierścień uszczelniający: EPDM


■ Urządzenie napędowe (w tym silnik)

Elektromagnes napędowy: nylonowy magnes w plastikowej kapsułce
Śruby i nakrętki: stal nierdzewna SUS 304
Silnik napędowy: silnik bezszczotkowy
Rama drutu silnika: PPA GF
Obudowa pompy: Aluminiowa obudowa odlewana ciśnieniowo, piaskowana i impregnowana
Wspornik: stal malowana proszkowo
Obręcz wspornika: stal nierdzewna US 304 + gumowy pierścień tłumiący
Wodoodporność w oparciu o stopień ochrony IP68 (en60529)
Model złącza: AMP282106-1 (dopasowana wtyczka AMP282088-1)
Średnica dyszy: 22,4 mm (średnica wewnętrzna: 16 mm)

■Instrukcja montażu

Pompy serii OWP-BL93-200 są pompami odśrodkowymi wymagającymi wstępnego napełnienia,
Pompa zainstalowana w najniższej pozycji systemu, aby wirnik był zawsze zanurzony w cieczy lub wstępnie napełniony pompą przed włączeniem zasilania.
1: Pompa nie powinna pracować na sucho, nawet jeśli może pracować na sucho przez 30 sekund (po 30 sekundach pracy na sucho zatrzyma się automatycznie), praca na sucho będzie hałasować, a także zwiększy ścieranie wału i tulei wału.
2:Użyj rury o zalecanej średnicy łączącej wlot pompy, jeśli używasz wlotu pompy węża o mniejszej średnicy, ze względu na podciśnienie w pompie, powietrze z zewnątrz łatwiej dostanie się do pompy przez rurociąg, spowoduje to pogorszenie wydajności pompy , a także pęcherzyki powietrza uszkadzają pompę.
3: Patrząc od strony wlotu pompy, wirnik obraca się zgodnie z ruchem wskazówek zegara (patrz strzałka na króćcu wylotowym).
4: Pompę można zainstalować pionowo lub poziomo (patrz rysunek 1). W przypadku instalacji pionowej króciec wylotowy powinien być skierowany do góry.
5: Aby uniknąć pracy na sucho (powietrze utknęło w wirniku), króciec wylotowy pompy wodnej powinien być ustawiony pionowo lub w górnej części wirnika.
6: Podłączona rura powinna być zamontowana pionowo (lub bez kolanka na 20 cm), aby powietrze było łatwo odprowadzane, rura wylotowa nie powinna być używana pod kątem mniejszym niż 90 stopni
Łokieć .
7: Nie można używać wody morskiej ani innych ciężkich zanieczyszczeń płynem o dużym ziarnie jako płynnym medium.

Uprzejmości

1. Temperatura otoczenia podczas pracy: -40 ℃ - 85 ℃, należy unikać zbliżania się do trzech elementów
katalityczny, układ rur odprowadzających gaz i silnik podczas instalacji zapewniają temperaturę środowiska pracy.
2. Pozycja instalacji pompy wodnej powinna być jak najbardziej zbliżona do niskiego poziomu wody, aby przedłużyć żywotność pompy.
3. Proszę używać pompy z dala od zakurzonego środowiska, pył jest szkodliwy, aby skrócić żywotność
4. Zwróć uwagę na czystość wody, unikaj zakleszczenia i zablokowania wirnika, aby skrócić żywotność pompy

■ Wymiar zewnętrzny
