Szczegóły Produktu:
|
Uruchom napięcie: | DC 18 V-32 V. | Maksymalny przepływ:: | 5000L / H |
---|---|---|---|
Maksymalna wysokość:: | 20m | Znamionowy przepływ i wzrost: | 2400 L / H, H = 17 M. |
Hałas: | ≤61dB | Klasa IP: | IP68 |
Żywotność: | ≥20000h | ||
High Light: | BL43 402CAN 24V automatyczna pompa elektryczna,OWP BL43 402CAN 24V pompa do samochodu,OWP BL43 402CAN pompa autobusowa |

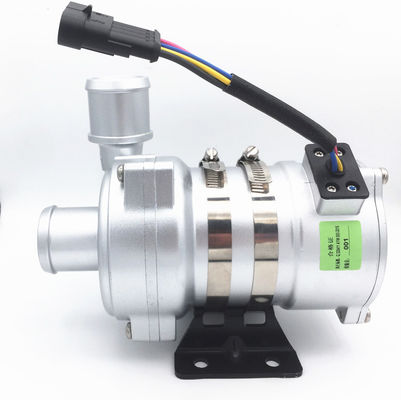

Magistrala CAN OWP-BL43-402CAN DC 24 V 240 W motoryzacyjna elektryczna pompa wodna do autobusu BEV / PHEV cyrkulacja chłodziwa pojazdów
Wzmocnienie / cyrkulacja / Zmienna częstotliwość / Cicha / odśrodkowa
Interfejs CAN
■ Aplikacje
Szeroko stosowany w autobusach hybrydowych, hybrydowych samochodach osobowych, pojazdach elektrycznych, pociągach, statkach i innych systemach cyrkulacji ogrzewania i chłodzenia.
■ Funkcje
◆ Przenoszenie siły magnetycznej
◆ Bezszczotkowy silnik prądu stałego o wysokiej wydajności, niskie zużycie energii, wysoka wydajność, długa żywotność.
◆ Z szerokim zakresem temperatur pracy
◆ Sterowanie interfejsem komunikacyjnym CAN
◆ Ze stałą kontrolą przepływu
◆ Ochrona przed odwrotną polaryzacją
◆ Ochrona przed suchobiegiem
◆ Ochrona przed przepięciami i przepięciami
◆ Przeciążenie, ochrona przed przegrzaniem
■ Opis techniczny (powiązane części mające kontakt z cieczą)
Obudowa głowicy pompy: odlewane ciśnieniowo stopy aluminium
Wirnik: PPS + GF
Wnęka osłony: PPS + GF
Tuleja wału: karborundowe materiały kompozytowe
Wał: wał ze stali nierdzewnej (3CR14)
Obudowa magnesu: plastikowa kapsuła PPS
Pierścień uszczelniający: EPDM
EMC: klasa 3
Hałas: ≤60dB
■ Urządzenie napędowe (w tym silnik)
Wirnik napędowy: magnes w obudowie z tworzywa sztucznego PPS
Śruby i nakrętki: stal nierdzewna SUS 304
Silnik napędowy: bezszczotkowy silnik prądu stałego
Rama druciana silnika: PPA GF
Obudowa pompy: aluminiowa obudowa odlewana ciśnieniowo z piaskowaniem i anodowaniem + malowanie proszkowe PE.
Wspornik: stal
Obręcz wspornika: stal nierdzewna US 304
Wodoodporność w oparciu o stopień ochrony IP68 (en60529)
Model złącza: 325304061AAH (dopasowana wtyczka 325304061AMH)
Średnica dyszy: 41 mm (1,61 cala)
■ Instrukcja montażu
Pompy serii OWP-BL43-402CAN to pompy odśrodkowe, które wymagają wstępnie napełnionego,
Pompa jest zainstalowana w najniższym położeniu systemu, aby wirnik był zawsze zanurzony w cieczy lub wstępnie napełnił pompę przed włączeniem zasilania.
1: Pompa nie powinna pracować na sucho, mimo że może pracować na sucho przez 15 minut (po 15 minutach pracy na sucho automatycznie się zatrzyma). Praca na sucho powoduje hałas, zwiększając również ścieranie wału i tulei wału.
2: Użyj rury o zalecanej średnicy łączącej wlot pompy, jeśli używasz wlotu pompy wężowej o mniejszej średnicy, Ze względu na podciśnienie w pompie, powietrze z zewnątrz łatwiej dostanie się do pompy przez rurociąg, spowoduje to pogorszenie wydajności pompy , a także pęcherzyki powietrza powodują uszkodzenie pompy.
3: Patrząc od strony wlotu pompy, wirnik obraca się zgodnie z ruchem wskazówek zegara (patrz strzałka na króćcu tłocznym).
4: Pompę można zamontować pionowo lub poziomo (patrz rysunek 1) W przypadku montażu pionowego króciec tłoczny powinien być skierowany do góry.
5: Aby uniknąć suchobiegu (powietrze utknęło w wirniku), króciec wylotowy pompy wodnej powinien być pionowy lub znajdować się w górnej części wirnika.(patrz rysunek 1)
6: Podłączona rura powinna być zamontowana pionowo (lub bez kolanka w odległości 20 cm), aby ułatwić odprowadzanie powietrza, rura wylotowa nie powinna być umieszczona pod kątem mniejszym niż 90 stopni (patrz rysunek 2).
7: nie można używać wody morskiej ani innych ciężkich zanieczyszczeń z płynnym zanieczyszczeniem o dużym ziarnie jako ciekłym medium.
rysunek 1 rysunek 2
■ Temperatura parametr
Średnia temperatura cieczy: -40 ℃ do + 85 ℃ (-40 ° F do + 185 ° F)
Temperatura otoczenia podczas pracy: od -40 ° C do + 85 ° C (od -40 ° F do + 185 ° F)
Temperatura przechowywania: od -40 ° C do + 70 ° C (od -40 ° F do + 158 ° F)
(do 100 ℃, ale skróci to żywotność)
■ Ciśnienie w układzie
-0,2 do 2,5 bara (100 ℃ (212 ° F)).
Żywotność wynosi ponad 20 000 godzin w oparciu o napięcie znamionowe i temperaturę otoczenia 36 ℃ (86 ° F).
■ Zakres napięcia
Znamionowa pompa wodna 24 V, działający zakres 18 V - 32 V.
Chociaż silnik może być używany w szerokim zakresie napięć i temperatur, ale zbyt niskie lub zbyt niskie napięcie i temperatura wpłyną na żywotność silnika, pompa nie może być narażona na działanie promieniowania cieplnego w otoczeniu.
Średnia ciecz: ciekła mieszanina (woda z poniżej 60% glikolu)
■Parametry elektryczne
Napięcie robocze (VDC) |
Moc znamionowa (W) |
Przepływ znamionowy (L / H) |
Wymiary (mm) |
Waga (sol) |
18 V-32 V (24 V) | 240 W. | Q = 2400L / H, H = 17m | 185 * 134 * 158 | 2200g |
Model złącza i odpowiadające mu właściwości elektryczne (patrz rysunek 3):
325304061AAH | 1 (czarny) | 2 (czerwony) | 3 (żółty) | 4 (niebieski) |
(dopasowana wtyczka 325304061AMH) | GND | + 24V | CZY MOGĘ | CAN-H |
■ Uprzejmości
1. Robocza temperatura otoczenia: -40 ℃ - 120 ℃, podczas instalacji należy unikać zbliżania się do trzech elementów katalitycznych, układu rur odprowadzających gaz i silnika, należy zapewnić odpowiednią temperaturę środowiska pracy.
2. Pozycja montażowa pompy wodnej powinna być jak najbliżej niskiego poziomu wody, aby przedłużyć żywotność pompy.
4. Proszę używać pompy z dala od zapylonego środowiska, kurz jest szkodliwy dla skrócenia żywotności
5. Zwróć uwagę na czystość wody, unikaj zakleszczenia i zablokowania wirnika, aby skrócić żywotność pompy
Parametr wydajności
■Wymiar zewnętrzny
