Pompa wodna silnika BLDC 2400L / H 24 V 240 W do układu cyrkulacji chłodzenia pojazdu

Wzmocnienie/cyrkulacja/zmienna częstotliwość/cichy/pompa odśrodkowa sterowanie PWM/diagnostyka usterek

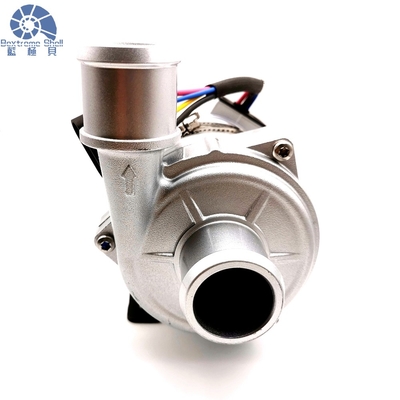

Bezszczotkowa pompa wodna na prąd stały Bextreme Shell OWP-BL43-408T

Samochodowa pompa wody OWP-BL43-408T.Ta wydajna pompa pracuje w zakresie napięcia wejściowego 18-32V (24V) z mocą 240W.Dzięki nominalnej wysokości podnoszenia 17M i natężeniu przepływu 2400 l/h ta pompa odśrodkowa zapewnia optymalną wydajność.Jest wyposażony w różne korzystne funkcje, takie jak ochrona przed suchobiegiem, wodoodporność (stopień ochrony IP68) i niski pobór mocy.Poziom hałasu wynosi poniżej 61 dB, co zapewnia cichą pracę.Dodatkowo oferuje kontrolę prędkości sygnału PWM, kontrolę stałego przepływu i wyjście sygnału diagnostycznego.Dzięki funkcjom ochronnym, takim jak odwrotna polaryzacja, przepięcie, przetężenie, przeciążenie i ochrona przed przegrzaniem, pompa wodna OWP-BL43-408T gwarantuje trwałość i niezawodność.

■Aplikacje

Szeroko stosowany w autobusach hybrydowych, hybrydowych samochodach osobowych, pojazdach elektrycznych, pociągach, statkach i innych systemach obiegu ogrzewania i chłodzenia.

Ta elektroniczna pompa wodna o zwartej budowie, niewielkich rozmiarach, łatwej instalacji i wysokiej wydajności to jednostopniowe odśrodkowe pompy wodne. Korpus pompy wodnej jest wykonany z wysokiej jakości odlewanego ciśnieniowo stopu aluminium. Wewnątrz silnik BLDC umożliwia pracę naszych pomp w sposób ciągły bez konserwacji i cieszy się zaufaniem naszych klientów ze względu na dobrą jakość, długą żywotność i niskie koszty konserwacji.

■Urządzenie napędowe (w tym silnik)

Wirnik napędowy: magnes w obudowie z tworzywa sztucznego PPS

Śruby i nakrętki: stal nierdzewna SUS 304

Silnik napędowy: bezszczotkowy silnik prądu stałego

Rama z drutu silnika: PPA GF

Obudowa pompy: Obudowa z odlewanego ciśnieniowo aluminium, piaskowana i anodowana + powłoka proszkowa PE.

Wspornik: stal

Obręcz wspornika: stal nierdzewna US 304

Wodoodporność w oparciu o stopień ochrony IP68 (en60529)

Model złącza: AMP282106-1 (dopasowana wtyczka AMP282088-1)

Średnica dyszy: 38mm (1,5 cala)

■ Funkcje

Wyjście sygnału diagnostycznego

Ze stałą kontrolą przepływu

Zabezpieczenie przed odwrotną polaryzacją

Zabezpieczenie przed suchobiegiem

Nadmierne napięcie, zabezpieczenie nadprądowe

Przeciążenie, ochrona przed przegrzaniem

Pompa wirowa

Przenoszenie siły magnetycznej

Wysokowydajny bezszczotkowy silnik prądu stałego, niskie zużycie energii, wysoka wydajność, długa żywotność.

Z szerokim zakresem temperatur roboczych

Sterowanie prędkością sygnału PWM

■Opis techniczny (powiązane części mające kontakt z cieczą)

Obudowa głowicy pompy: Odlewane ciśnieniowo stopy aluminium

Wirnik: PPS+GF

Wnęka tarczy: PPS+GF

Tuleja wału: materiały kompozytowe z karborundu

Wał: wał ze stali nierdzewnej (3CR14).

Obudowa magnesu: kapsułka z tworzywa sztucznego PPS

Pierścień uszczelniający: EPDM

Kompatybilność elektromagnetyczna: klasa 3

Hałas: ≤61dB

■Parametr wydajności

■Znak PWM

Zalecany rozmiar przewodu to (w oparciu o 3% spadek napięcia)

* Długość przewodu oznacza odległość od pompy do akumulatora

■Parametry elektryczne

Model złącza i odpowiadające mu właściwości elektryczne (jak pokazano poniżej)

■ Parametr temperatury

Średnia temperatura cieczy: -40℃ do +85℃ (-40°F do + 185°F)

Temperatura otoczenia podczas pracy: -40 ℃ do +120 ℃ (-40°F do +248°F)

Temperatura przechowywania: -40℃ do +70℃ (-40°F do +158°F)

(do 100 ℃, ale skróci to żywotność)

Średnia ciecz: płynna mieszanina (woda zawierająca poniżej 60% glikolu).

■ Ciśnienie w systemie

-0,2 do 2,5 bara (100 ℃ (212°F).

Żywotność wynosi ponad 20 000 godzin w oparciu o napięcie znamionowe i temperaturę otoczenia 36 ℃ (86°F).

■ Zakres napięcia

Znamionowa pompa wodna 24 V, zakres roboczy 18 V - 32 V

Chociaż silnik może być używany w szerokim zakresie napięć i temperatur, ale nadmierne lub zbyt niskie napięcie i temperatura będą miały wpływ na żywotność silnika, pompa nie może być narażona na promieniowanie cieplne otoczenia.

■ Instrukcja montażu

Pompy serii OWP-BL43-408T to pompy odśrodkowe wymagające wstępnego napełnienia,

Pompę instaluje się w najniższym położeniu systemu, aby zapewnić, że wirnik będzie zawsze zanurzony w cieczy, lub wstępnie napełni pompę przed włączeniem.

1: Ta elektryczna pompa wodna nie powinna pracować na sucho, mimo że może pracować na sucho przez 15 minut (po 15 minutach pracy na sucho zatrzyma się automatycznie). Praca na sucho powoduje hałas, zwiększając również ścieranie wału i tuleja wału.

2: Użyj rury o zalecanej średnicy łączącej wlot pompy, jeśli używasz wlotu pompy o mniejszej średnicy. Ze względu na podciśnienie w pompie, powietrze z zewnątrz łatwiej przedostaje się do pompy przez rurociąg, co spowoduje pogorszenie wydajności pompy , a także pęcherzyki powietrza powodują uszkodzenie pompy.

3: Patrząc od kierunku wlotu pompy, wirnik obraca się w kierunku zgodnym z ruchem wskazówek zegara (patrz strzałka na króćcu wylotowym).

4: Pompę można zamontować pionowo lub poziomo (patrz rysunek 1). W przypadku montażu pionowego króciec wylotowy powinien być skierowany do góry.

5: Aby uniknąć pracy na sucho (utknięcia powietrza w wirniku), króciec wylotowy pompy wodnej powinien być ustawiony pionowo lub znajdować się w górnej części wirnika.(patrz rysunek 1)

6: Podłączona rura powinna być zamontowana pionowo (lub bez kolanka w odległości 20 cm), aby ułatwić odprowadzanie powietrza, rura wylotowa nie powinna być używana z kolanem mniejszym niż 90 stopni (patrz rysunek 2).

7: Nie można używać wody morskiej ani innych silnych zanieczyszczeń z cieczą zanieczyszczającą duże ziarna jako płynnego medium.

■ Wymiar zewnętrzny
