Szczegóły Produktu:
|
| Napięcie robocze: | DC 18V-32V | Maksymalna głowa:: | 20m |
|---|---|---|---|
| Znamionowy przepływ i podnoszenie: | 2400L/H, H=16M | Hałas: | ≤61dB |
| Stopień IP: | IP68 | Żywotność: | ≥20000h |
| High Light: | Bezszczotkowa pompa wodna 20 mm,bezszczotkowa pompa wodna IP68,pompa płynu chłodzącego 20 mm Dc |
||

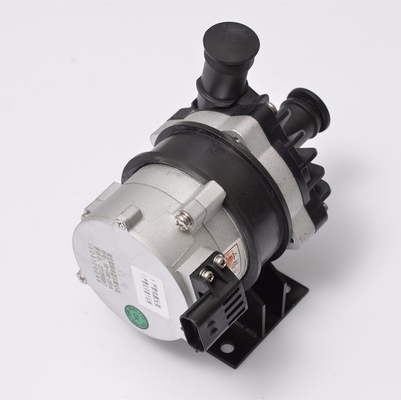

Mobilny system ładowania pojazdów elektrycznych Motoryzacyjny płyn chłodzący Dc Bezszczotkowa pompa wodna
Korzyść:
1. Dzięki standardowemu złączu samochodowemu wlotu/wylotu 20 mm i specjalistycznemu wodoodpornemu złączu pompy można szybko i skutecznie zintegrować z pojazdami.
2. Przy temperaturze roboczej -40°C ~ 125°C pompy wstępnego podgrzewania silnika i ogrzewania postojowego TOPSFLO TA60 zapewniają pojazdom wydajne środowisko pracy nawet przy ekstremalnych temperaturach zewnętrznych i złych warunkach pogodowych.
3. Specjalna konstrukcja spełniająca wymagania pracy w zakresie wibracji samochodu, sposób zasilania samochodu, w którym występuje napięcie szczytowe lub niestabilne napięcie.
4. Dzięki funkcji ochrony przed polaryzacją pompa nie zostanie spalona przez niewłaściwe okablowanie. Dostosowana do konkretnego systemu pojazdu.
■ Opis techniczny (odnośne części mające kontakt z cieczą)
Obudowa głowicy pompy: stop aluminium
Wirnik: PPS+GF
Wnęka tarczy: PPS+GF
Tuleja wału: materiały kompozytowe karborundowe
Wał: wał ze stali nierdzewnej (3CR14).
Obudowa magnesu: plastikowa kapsuła PPS
Pierścień uszczelniający: EPDM
■ Urządzenie napędowe (w tym silnik)
Wirnik napędowy: magnes w plastikowej kapsułce PPS
Śruby i nakrętki: stal nierdzewna SUS 304
Silnik napędowy: silnik bezszczotkowy
Rama drutu silnika: PPA GF
Obudowa pompy: Aluminiowa obudowa odlewana ciśnieniowo z piaskowaniem i anodowaniem + powłoka proszkowa PE.
Wspornik: Stalowa podstawa
Obręcz wspornika: stal nierdzewna US 304
Wodoodporność w oparciu o stopień ochrony IP68 (en60529)
Model złącza: AMP282104-1 (dopasowana wtyczka AMP282080-1)
Średnica dyszy: 40mm (1.5 cala)
■Instrukcja montażu
Pompy serii OWP-BL43-426T to odśrodkowe pompy glikolowe, które wymagają wstępnego napełnienia, pompy zainstalowanej w najniższej pozycji systemu, aby wirnik był zawsze zanurzony w cieczy lub wstępnego napełnienia pompy przed włączeniem zasilania..
| 1: | Pompa nie powinna pracować na sucho, nawet jeśli może pracować na sucho przez 15 minut (po 15 minutach pracy na sucho zatrzyma się automatycznie). Praca na sucho będzie hałasować, a także zwiększy ścieranie wału i tulei wału. |
| 2: | Użyj rury o zalecanej średnicy łączącej wlot pompy, jeśli używasz wlotu pompy węża o mniejszej średnicy. Ze względu na podciśnienie w pompie powietrze z zewnątrz łatwiej dostaje się do pompy przez rurociąg, co spowoduje pogorszenie wydajności pompy i również pęcherzyki powietrza uszkadzają pompę. |
| 3: | Patrząc od strony wlotu pompy, wirnik obraca się zgodnie z ruchem wskazówek zegara (patrz strzałka na króćcu wylotowym). |
| 4: | Pompę można zainstalować pionowo lub poziomo (patrz rysunek 1). W przypadku instalacji pionowej króciec wylotowy powinien być skierowany do góry. |
| 5: | Aby uniknąć pracy na sucho (powietrze utknęło w wirniku), króciec wylotowy pompy wodnej powinien być ustawiony pionowo lub w górnej części wirnika.(patrz rysunek 1) |
| 6: | Podłączona rura powinna być zamontowana pionowo (lub bez kolanka na długości 20 cm), aby ułatwić odprowadzanie powietrza, rura wylotowa nie powinna być używana pod kątem mniejszym niż 90 stopni (patrz rysunek 2). |
| 7: | Nie można używać wody morskiej ani innych ciężkich zanieczyszczeń z cieczą zanieczyszczającą duże ziarna jako płynnym medium. |
rysunek 1 rysunek 2
■ Temperatura parametr
Średnia temperatura cieczy: -40°C do +85°C (-40°F do +185°F)
Robocza temperatura otoczenia: -40°C do +120°C (-40°F do +248°F)
Temperatura przechowywania: -40°C do +70°C (-40°F do +158°F)
(do 100 ℃, ale skróci to żywotność)
■Ciśnienie systemowe
-0,2 do 2,5 bara (100℃ (212°F).
Żywotność wynosi ponad 20 000 godzin w oparciu o napięcie znamionowe i temperaturę otoczenia 36 ℃ (86 ° F).
■Zakres napięcia
Znamionowa pompa wodna 24 V, zakres roboczy 18 V - 32 V
Chociaż silnik może być używany w szerokim zakresie napięć i temperatur, ale nadmierne lub zbyt niskie napięcie i temperatura wpłyną na żywotność silnika, pompa nie może być narażona na promieniowanie cieplne otoczenia.
Średnia ciecz: płynna mieszanina (woda o zawartości glikolu poniżej 60%)
■Parametr elektryczny
|
Napięcie robocze (VDC) |
Moc znamionowa
|
Przepływ znamionowy (dł./wys.) |
Wymiary (mm) |
Waga (g) |
| 18V-32V(24V) | 240 W |
2400L/H , H=17M |
193*90*159,5 | 2200g |
Model złącza i odpowiadające mu właściwości elektryczne (patrz rysunek 3):
■Parametr wydajności
