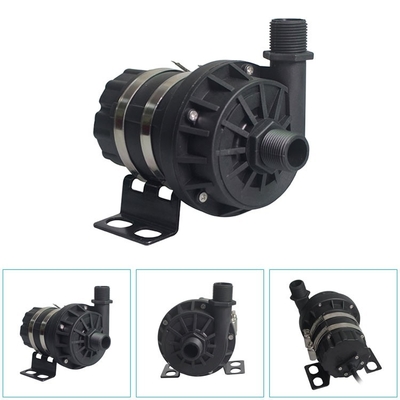

Bezszczotkowa pompa odśrodkowa 12v 24v Dc Mini pompa wodna Dc

Bezszczotkowa pompa odśrodkowa 12v 24v Dc Mini pompa wodna Dc
Brushless Centrifugal 12v 24v Dc Cooler Pump Dc Mini Water Pump
Bezszczotkowa pompa odśrodkowa 12v 24v Dc Mini pompa wodna Dc Bezszczotkowa pompa odśrodkowa 12v 24v Dc Mini pompa wodna Dc

Duży Obraz :  Bezszczotkowa pompa odśrodkowa 12v 24v Dc Mini pompa wodna Dc

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: OWO
Numer modelu: OWP-BL43-402CAN
Zapłata:
Minimalne zamówienie: 5 zestawów
Cena: Negotiable
Zasady płatności: L/C, T/T, L/C

Bezszczotkowa pompa odśrodkowa 12v 24v Dc Mini pompa wodna Dc

Opis
Napięcie robocze: DC 18V-32V Maksymalny przepływ:: 5000L/H
Maksymalna głowa:: 20m Znamionowy przepływ i podnoszenie: 2400L/H, H=17M
Hałas: ≤61dB Stopień IP: IP68
Żywotność: ≥20000h
High Light:

Odśrodkowa pompa chłodnicy prądu stałego

,

pompa chłodnicy 12 V prądu stałego

,

odśrodkowa pompa wodna prądu stałego

Bezszczotkowa pompa odśrodkowa 12 V lub 24 V Dc Mini pompa wodna Dc

Specyfikacja:

1, prąd: 1,4 A,

2, Hałas: mniej niż 40db,

3, materiał: importowane ŚOI,

4, materiał wirnika: importowane formowanie wtryskowe magnetyczne,

5, PCBA: 100% importowanych komponentów i części



Projekt patentowy:

Niezależny projekt konstrukcyjny; PCBA: projekt patentowy przed uszkodzeniem;Odporna na uderzenia konstrukcja patentowa, wirnik bez zadziorów



■ Opis techniczny (odnośne części mające kontakt z cieczą)

Obudowa głowicy pompy: stopy aluminium odlewanego ciśnieniowo

Wirnik: PPS+GF

Wnęka tarczy: PPS+GF

Tuleja wału: materiały kompozytowe karborundowe

Wał: wał ze stali nierdzewnej (3CR14).

Obudowa magnesu: plastikowa kapsuła PPS

Pierścień uszczelniający: EPDM

Kompatybilność elektromagnetyczna: klasa 3

Hałas: ≤60dB



■ Urządzenie napędowe (w tym silnik)

Wirnik napędowy: magnes w plastikowej kapsułce PPS

Śruby i nakrętki: stal nierdzewna SUS 304

Silnik napędowy: bezszczotkowy silnik prądu stałego

Rama drutu silnika: PPA GF

Obudowa pompy: Aluminiowa obudowa odlewana ciśnieniowo z piaskowaniem i anodowaniem + powłoka proszkowa PE.



Wspornik: stal

Obręcz wspornika: stal nierdzewna US 304

Wodoodporność w oparciu o stopień ochrony IP68 (en60529)

Model złącza: 325304061AAH (dopasowana wtyczka 325304061AMH)

Średnica dyszy: 41mm (1.61 cala)



240W 24VDC EWP Elektryczna pompa wodna Do układu chłodzenia magazynującego energię

Bezszczotkowa pompa odśrodkowa 12v 24v Dc Mini pompa wodna Dc 0





Instrukcja montażu

Pompy serii OWP-BL43-402CAN są pompami odśrodkowymi wymagającymi wstępnego napełnienia,

Pompa zainstalowana w najniższej pozycji systemu, aby wirnik był zawsze zanurzony w cieczy lub wstępnie napełniony pompą przed włączeniem zasilania.

1: Pompa nie powinna pracować na sucho, nawet jeśli może pracować na sucho przez 15 minut (po 15 minutach pracy na sucho zatrzyma się automatycznie). Praca na sucho będzie hałasować, a także zwiększy ścieranie wału i tulei wału.



2:Użyj rury o zalecanej średnicy łączącej wlot pompy, jeśli używasz wlotu pompy węża o mniejszej średnicy, ze względu na podciśnienie w pompie, powietrze z zewnątrz łatwiej dostanie się do pompy przez rurociąg, spowoduje to pogorszenie wydajności pompy , a także pęcherzyki powietrza uszkadzają pompę.



3: Patrząc od strony wlotu pompy, wirnik obraca się zgodnie z ruchem wskazówek zegara (patrz strzałka na króćcu wylotowym).



4: Pompę można zainstalować pionowo lub poziomo (patrz rysunek 1). W przypadku instalacji pionowej króciec wylotowy powinien być skierowany do góry.



5: Aby uniknąć pracy na sucho (powietrze utknęło w wirniku), króciec wylotowy pompy wodnej powinien być ustawiony pionowo lub w górnej części wirnika.(patrz rysunek 1)



6: Podłączona rura powinna być zamontowana pionowo (lub bez kolanka na 20 cm), aby powietrze było łatwo odprowadzane, rura wylotowa nie powinna być używana pod kątem mniejszym niż 90 stopni (patrz rysunek 2).



7: Nie można używać wody morskiej ani innych ciężkich zanieczyszczeń płynem o dużym ziarnie jako płynnym medium.





rysunek 1 rysunek 2







■ Temperatura parametr

Średnia temperatura cieczy: -40°C do +85°C (-40°F do +185°F)

Robocza temperatura otoczenia: -40°C do +85°C (-40°F do +185°F)

Temperatura przechowywania: -40°C do +70°C (-40°F do +158°F)

(do 100 ℃, ale skróci to żywotność)

Ciśnienie systemowe

-0,2 do 2,5 bara (100℃ (212°F).

Żywotność wynosi ponad 20 000 godzin w oparciu o napięcie znamionowe i temperaturę otoczenia 36 ℃ (86 ° F).

Zakres napięcia

Znamionowa pompa wodna 24 V, zakres roboczy 18 V - 32 V

Chociaż silnik może być używany w szerokim zakresie napięć i temperatur, ale nadmierne lub zbyt niskie napięcie i temperatura wpłyną na żywotność silnika, pompa nie może być narażona na promieniowanie cieplne otoczenia.



Średnia ciecz: płynna mieszanina (woda o zawartości glikolu poniżej 60%)





Parametr elektryczny

Napięcie robocze

(VDC)

Moc znamionowa

(W)

Przepływ znamionowy

(dł./wys.)

Wymiary

(mm)

Waga

(g)

18V-32V(24V) 240 W Q=2400L/H, H=17m 185*134*158 2200g



















Model złącza i odpowiadające mu właściwości elektryczne (patrz rysunek 3):

325304061AAH 1 (Czarny) 2 (czerwony) 3 (żółty) 4 (niebieski)
(Dopasowana wtyczka 325304061AMH) GND +24V CZY MOGĘ CAN-H















Uprzejmości

1. Robocza temperatura otoczenia: -40 ℃ - -120 ℃, podczas instalacji należy unikać zbliżenia się do trójelementowego układu katalitycznego, układu rur odprowadzających gaz i silnika, zapewnić temperaturę środowiska pracy.

2. Pozycja instalacji pompy wodnej powinna być jak najbardziej zbliżona do niskiego poziomu wody, aby przedłużyć żywotność pompy.

4. Proszę używać pompy z dala od zapylonego środowiska, pył jest szkodliwy i skraca żywotność

5. Zwróć uwagę na czystość wody, unikaj zakleszczenia i zablokowania wirnika, aby skrócić żywotność pompy



Bezszczotkowa pompa odśrodkowa 12v 24v Dc Mini pompa wodna Dc 1



 Parametr wydajności







Wymiar zewnętrzny



Bezszczotkowa pompa odśrodkowa 12v 24v Dc Mini pompa wodna Dc 2Bezszczotkowa pompa odśrodkowa 12v 24v Dc Mini pompa wodna Dc 3

Bezszczotkowa pompa odśrodkowa 12v 24v Dc Mini pompa wodna Dc 4
