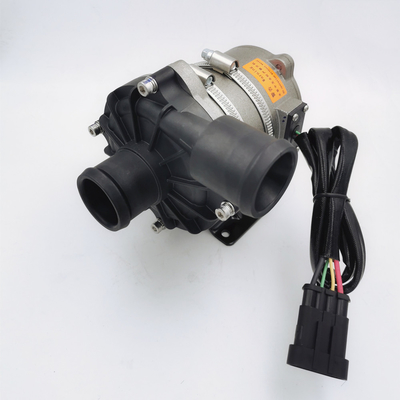

Wysokociśnieniowa pompa płynu chłodzącego silnika 24VDC BLDC EMP

BSP-P300-CAN SERIES bezszczotkowa pompa wodna na prąd stały

Zwiększenie/obieg/zmienna częstotliwość/niski poziom hałasu/pompa osłonowa/sterowanie CAN/

Changzhou Bextreme Shell Motor Technology Co., Ltd

■ Aplikacje

Były szeroko stosowane w autobusach hybrydowych, hybrydowych samochodach osobowych, pojazdach elektrycznych, pociągach, statkach i innych systemach obiegu ogrzewania i chłodzenia.

■ Funkcje

◆Pompa odśrodkowa

◆Przenoszenie siły magnetycznej (konstrukcja pompy tarczowej)

◆Wysokowydajny bezszczotkowy silnik prądu stałego, niskie zużycie energii, wysoka wydajność, długa żywotność.

◆Z szerokim zakresem temperatur pracy

MÓCkontrolowanie

◆Z ciągłym sterowaniem przepływem

◆Ochrona przed odwrotną polaryzacją

◆Ochrona przed suchobiegiem

◆Ochrona nadnapięciowa, nadprądowa

◆Przeciążenie, ochrona przed przegrzaniem

■ Opis techniczny (powiązane części mające kontakt z cieczą)

Obudowa głowicy pompy: PPS+GF

Wirnik: PPS + GF

Wnęka tarczy: PPS + GF

Tuleja wału: materiały kompozytowe z żywicy węglowej

Wał: wał ze stali nierdzewnej

Obudowa magnesu: nylonowa obudowa z tworzywa sztucznego

Pierścień uszczelniający: EPDM

■ Urządzenie napędowe (w tym silnik)

Elektromagnes napędowy: nylonowy magnes w obudowie z tworzywa sztucznego

Śruby i nakrętki: stal nierdzewna SUS 304

Silnik napędowy: silnik bezszczotkowy

Szkielet silnika: PPA GF

Obudowa pompy: odlewana aluminiowa obudowa z piaskowaniem i impregnacją

Wspornik: stal węglowa

Obręcz wspornika: stal nierdzewna SUS 304

Wodoodporność w oparciu o stopień ochrony IP68 (en60529)

Model złącza: AMP282106-1 (dopasowana wtyczkaAMP282088-1)

Średnica dyszy: 40mm/25mm

■Specyfikacje modelu

BSP-P300-CAN-25 (dysza 25mm)

BSP-P300-CAN-40 (dysza 40mm)

■Instrukcja montażu

Pompy serii BSP-P300-CAN to pompy odśrodkowe, które wymagają wstępnego napełnienia,

Pompa jest zainstalowana w najniższym położeniu systemu, aby zapewnić, że wirnik jest zawsze zanurzony w cieczy lub wstępnie napełniony pompą przed włączeniem zasilania.

1: Pompa nie powinna pracować na sucho, nawet jeśli może pracować na sucho przez 15 minut (po 15 minutach pracy na sucho automatycznie zatrzyma silnik), Praca na sucho będzie powodować hałas, zwiększając również ścieranie wału i tuleja wału.

2: użyj rury o zalecanej średnicy łączącej wlot pompy, jeśli używasz wlotu pompy o mniejszej średnicy, ze względu na podciśnienie w pompie, powietrze zewnętrzne łatwiej wchodzi do pompy przez rurociąg, spowoduje to pogorszenie wydajności pompy , a także pęcherzyki powietrza uszkadzają pompę.

3: Patrząc od strony wlotu pompy, wirnik obraca się zgodnie z ruchem wskazówek zegara (patrz strzałka na otworze wylotowym).

4: Pompę można zamontować pionowo lub poziomo (patrz rysunek 1) W przypadku montażu pionowego króciec wylotowy powinien być skierowany do góry.

5: Aby uniknąć suchobiegu (utknięcia powietrza w wirniku), otwór wylotowy pompy wodnej powinien być pionowy lub w górnej części wirnika.(patrz rysunek 1 )

6: Podłączona rura powinna być zamontowana pionowo (lub bez kolanka w 20 cm), aby powietrze było łatwo odprowadzane, rura wylotowa nie powinna być używana mniej niż 90 stopni

Łokieć (patrz rysunek 2).

7: Nie można używać wody morskiej lub innych ciężkich zanieczyszczeń z cieczą zanieczyszczającą duże ziarna jako płynnym medium.

■ Temperatura parametr

Średnia temperatura cieczy: -40 ℃ do + 100 ℃ (-40° F do + 212° F)

Temperatura otoczenia podczas pracy: -40 ℃ do + 120 ℃ (-40 ° F do + 248° F)

Temperatura przechowywania: -40 ℃ do + 70 ℃ (-40° F do + 158° F) (do 100 ℃, ale skraca to żywotność)

■Ciśnienie w systemie

-0,2 do 2,5 bara (100 ℃ (212 ° F).

Żywotność wynosi ponad 20 000 godzin w oparciu o napięcie znamionowe i temperaturę otoczenia 36 ℃ (86 ° F).

■Zakres napięcia

Znamionowa pompa wodna 24 V, zakres roboczy 18 V - 32 V

Chociaż silnik może być używany w szerokim zakresie napięcia i temperatury, zbyt wysokie lub zbyt niskie napięcie i temperatura wpłyną na żywotność silnika, a pompa nie może być narażona na promieniowanie cieplne otoczenia.

Średnia ciecz: czysta woda, płynna mieszanina (woda o zawartości glikolu poniżej 60%)

■Parametr elektryczny

Model złącza i odpowiadające mu właściwości elektryczne (patrz rysunek 3):

■Uprzejmości

1. Robocza temperatura otoczenia: -40 ℃ - 120 ℃, należy starać się unikać zbliżania się do trzyelementowego układu katalitycznego, układu rur odprowadzających gaz i silnika podczas instalacji i zapewnić temperaturę środowiska pracy.

2. Pozycja montażowa pompy wodnej powinna być jak najbliżej niskiego poziomu wody, aby przedłużyć żywotność pompy.

4. Proszę używać pompy z dala od zakurzonego środowiska, kurz jest szkodliwy, aby zmniejszyć żywotność

5. Zwróć uwagę na czystość wody, unikaj zablokowania i zablokowania wirnika, aby skrócić żywotność pompy

■Parametr wydajności

• Wymiar zewnętrzny (dysza 25mm)

• Wymiar zewnętrzny(dysza 40mm)
