| MOQ: | 1 zestawy |
| Okres dostawy: | 5 dni |
| metoda płatności: | L / C, T / T |
| Wydajność dostaw: | 500 zestawów / dzień |
Skontaktuj się z nami w celu uzyskania pomocy technicznej!!!!

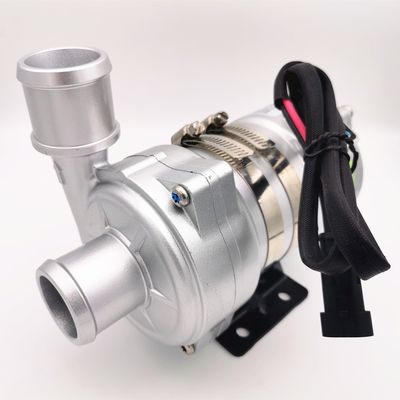

■ Aplikacje
Szeroko stosowany w autobusach hybrydowych, hybrydowych samochodach osobowych, pojazdach z ogniwami paliwowymi, pojazdach elektrycznych, pociągach, statkach i innych systemach cyrkulacji ogrzewania i chłodzenia.
■ Funkcje
◆Pompa odśrodkowa
◆ Przenoszenie siły magnetycznej
◆ Wysokowydajny bezszczotkowy silnik prądu stałego, niskie zużycie energii, wysoka wydajność, długa żywotność.
◆ Z szerokim zakresem temperatur pracy
◆Sterowanie prędkością sygnału PWM
◆Wyjście sygnału diagnostycznego
◆ Ze stałą kontrolą przepływu
◆Ochrona przed odwrotną polaryzacją
◆ Ochrona przed suchobiegiem
◆ Nadnapięcie, ochrona nadprądowa
◆Przeciążenie, ochrona przed przegrzaniem
■ Opis techniczny (powiązane części mające kontakt z cieczą)
Obudowa głowicy pompy: odlewane ciśnieniowo stopy aluminium
Wirnik: PPS + GF
Wnęka tarczy: PPS + GF
Tuleja wału: materiały kompozytowe karborundowe
Wał: wał ze stali nierdzewnej (3CR14)
Obudowa magnesu: plastikowa osłona PPS
Pierścień uszczelniający: EPDM
EMC: stopień 3
Hałas: ≤61dB
■ Urządzenie napędowe (w tym silnik)
Wirnik napędowy: magnes w obudowie z tworzywa sztucznego PPS
Śruby i nakrętki: stal nierdzewna SUS 304
Silnik napędowy: bezszczotkowy silnik prądu stałego
Rama silnika: PPA GF
Korpus pompy: odlewana aluminiowa obudowa z piaskowaniem i anodowaniem + malowanie proszkowe PE.
Wspornik: stal
Obręcz wspornika: stal nierdzewna US 304
Wodoodporność w oparciu o stopień ochrony IP68 (en60529)
Model złącza: AMP282106-1 (dopasowana wtyczka AMP282088-1)
Średnica dyszy: 38mm (1.5 cala)
■ Temperatura parametr
Średnia temperatura cieczy: -40 ℃ do + 85 ℃ (-40 ° F do + 185° F)
Temperatura otoczenia podczas pracy: -40 ℃ do + 120 ℃ (-40 ° F do + 248° F)
Temperatura przechowywania: -40 ℃ do + 70 ℃ (-40° F do + 158° F)
(do 100℃, ale skróci to żywotność)
■ Ciśnienie w systemie
-0,2 do 2,5 bara (100 ℃ (212 ° F).
Żywotność wynosi ponad 20 000 godzin w oparciu o napięcie znamionowe i temperaturę otoczenia 36 ℃ (86 ° F).
■ Zakres napięcia
Znamionowa pompa wodna 24 V, zakres roboczy 18 V - 32 V
Chociaż silnik może być używany w szerokim zakresie napięcia i temperatury, ale zbyt wysokie lub zbyt niskie napięcie i temperatura wpłyną na żywotność silnika, pompa nie może być narażona na promieniowanie cieplne otoczenia.
Średnia ciecz: ciekła mieszanina (woda o zawartości glikolu poniżej 60%)
|
Napięcie robocze |
Moc znamionowa |
Przepływ znamionowy |
Wymiary |
Waga |
| 18V-32V(24V) | 250W | Q=6000L/H, H=8m | 195*90*145 | 2200g |
■ Parametr elektryczny
Model złącza i odpowiadające mu właściwości elektryczne (patrz rysunek 3):
| AMP282106-1 | 1 (czarny) | 2 (żółty) | 3 (niebieski) | 4 (czerwony) |
| (dopasowana wtyczka AMP282088-1) | GND | Informacje zwrotne o błędzie | PWM | +24V |
■Znak PWM
| Cykl pracy | Opis |
Uwaga: |
| 0% ≤ obowiązek ≤ 10% | Tryb PWM (zatrzymanie) | |
| 11%≤obowiązek≤55% | Tryb PWM (prędkość minimalna) | |
| 51%≤obowiązek≤90% | Tryb PWM (zakres kontroli prędkości liniowej) | |
| 91%≤obowiązek≤100% | Tryb PWM (maksymalna prędkość) |
| Średnica drutu | Najdłuższy używany drut * |
| 24V | |
| 1,5 mm² | 16m |
| 2,5 mm² | 25m |
| 3 mm² | 31m |
| 4 mm² | 40m |
Zalecany rozmiar przewodu to (w oparciu o 3% spadek napięcia)
* Długość drutu oznacza odległość od pompy do akumulatora;
■ Uprzejmości
1. Robocza temperatura otoczenia: -40 ℃ - 120 ℃, należy starać się unikać blisko trzyelementowego układu katalitycznego, gazowego i silnika podczas instalacji, zapewnić temperaturę środowiska pracy.
2. Pozycja montażowa pompy wodnej powinna być jak najbliżej niskiego poziomu wody, aby przedłużyć żywotność pompy.
4. Proszę używać pompy z dala od zakurzonego środowiska, kurz jest szkodliwy, aby skrócić żywotność
5. Zwróć uwagę na czystość wody, unikaj zablokowania i zablokowania wirnika, aby skrócić żywotność pompy
■ Parametr wydajności
■Wymiar zewnętrzny
