Szczegóły Produktu:
|
| Napięcie znamionowe: | 12V / 24VDC | Max Flow: | 2800L / H |
|---|---|---|---|
| Max Head: | 11,5 mln | Znamionowe natężenie przepływu: | 1800 L / M, H = 9 M. |
| High Light: | Pompa wody chłodzącej 100 W,pompa wody chłodzącej chłodnicy 24 V,pompa wody chłodzącej silnik BLDC |
||

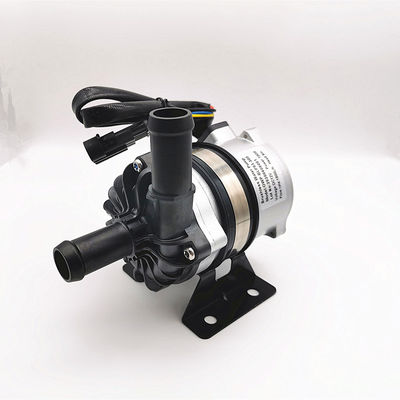

OWP-BL93-300 100W BLDC e-pompa wodna ze sterowaniem PWM i diagnostyką błędów pompa kolantowa, pompa glikolowa, pompa wodna bldc
■ Aplikacje
Szeroko stosowany w autobusach hybrydowych, hybrydowych samochodach osobowych, pojazdach elektrycznych, pociągach i statkach oraz innych systemach cyrkulacji ogrzewania i chłodzenia.
■ Funkcje
◆Przenoszenie siły magnetycznej (konstrukcja pompy tarczowej) Pompa odśrodkowa
◆Wysokowydajny bezszczotkowy silnik prądu stałego, niskie zużycie energii, wysoka wydajność, długa żywotność.
◆Z szerokim zakresem temperatur pracy
◆Kontrola prędkości sygnału PWM
◆Z ciągłym sterowaniem przepływem
◆Ochrona przed odwrotną polaryzacją
◆Ochrona przed suchobiegiem
◆Ochrona nadnapięciowa, nadprądowa
◆Przeciążenie, ochrona przed nadmierną temperaturą
■ Opis techniczny (powiązane części mające kontakt z cieczą)
Obudowa głowicy pompy: PPS+GF
Wirnik: PPS + GF
Wnęka tarczy: PPS + GF
Tuleja wału: materiały kompozytowe z żywicy węglowej
Wał: wał ze stali nierdzewnej
Obudowa magnesu: nylonowa obudowa z tworzywa sztucznego
Pierścień uszczelniający: EPDM
■ Urządzenie napędowe (w tym silnik)
Elektromagnes napędowy: nylonowy magnes w obudowie z tworzywa sztucznego
Śruby i nakrętki: stal nierdzewna SUS 304
Silnik napędowy: silnik bezszczotkowy
Rama silnika: PPA GF
Obudowa pompy: odlewana aluminiowa obudowa z piaskowaniem i impregnacją
Wspornik: stal z powłoką proszkową
Obręcz wspornika: stal nierdzewna US 304 + gumowy pierścień tłumiący
Wodoodporność w oparciu o stopień ochrony IP68 (en60529)
Model złącza: AMP282106-1 (dopasowana wtyczka AMP282088-1)
Średnica dyszy: 22,4 mm (średnica wewnętrzna: 16 mm)
■ Specyfikacje modelu
OWP-BL93-300-24A (24VDC)
OWP-BL93-300-12A(12VDC)
■ Instrukcja montażu
Pompy serii OWP-BL93-300 to pompy odśrodkowe, które wymagają wstępnego napełnienia,
Pompa zainstalowana w najniższym położeniu systemu, aby zapewnić, że wirnik jest zawsze zanurzony w cieczy lub wstępnie napełniona pompą przed włączeniem zasilania .
| 1: | Pompa nie powinna pracować na sucho, nawet jeśli może pracować na sucho przez 30 sekund (po 30 sekundach pracy na sucho zatrzyma się automatycznie). Praca na sucho będzie powodować hałas, zwiększając również ścieranie wału i tulei wału. |
| 2: | Użyj rury o zalecanej średnicy łączącej wlot pompy, jeśli używasz wlotu pompy węża o mniejszej średnicy. Ze względu na podciśnienie w pompie powietrze z zewnątrz łatwiej dostaje się do pompy przez rurociąg, co spowoduje pogorszenie wydajności pompy i również pęcherzyki powietrza powodują uszkodzenie pompy. |
| 3: | Patrząc od strony wlotu pompy, wirnik obraca się zgodnie z ruchem wskazówek zegara (patrz strzałka na otworze wylotowym). |
| 4: | Pompę można zamontować pionowo lub poziomo (patrz rysunek 1) W przypadku montażu pionowego króciec wylotowy powinien być skierowany do góry . |
| 5: | Aby uniknąć suchobiegu (utknięcia powietrza w wirniku), otwór wylotowy pompy wodnej powinien być pionowy lub w górnej części wirnika.(patrz rysunek 1 ) |
| 6: | Podłączona rura powinna być zamontowana pionowo (lub bez kolanka w 20 cm), aby powietrze było łatwo odprowadzane, rura wylotowa nie powinna być używana pod kątem mniejszym niż 90 stopni Łokieć (patrz rysunek 2). |
| 7: | Nie można używać wody morskiej lub innych ciężkich zanieczyszczeń z cieczą zanieczyszczającą duże ziarna jako ciekłego medium. |
Temperatura parametr
Średnia temperatura cieczy: -40 ℃ do + 85 ℃ (-40 ° F do + 185° F)
Temperatura otoczenia podczas pracy: -40 ℃ do + 85 ℃ (-40 ° F do + 185 ° F) Wilgotność ≤90%
Temperatura przechowywania: -40 ℃ do + 70 ℃ (-40° F do + 158° F) (do 100 ℃, ale skraca to żywotność)
■ Ciśnienie w systemie
-0,2 do 2,5 bara (100 ℃ (212 ° F).
Żywotność wynosi ponad 20 000 godzin w oparciu o napięcie znamionowe i temperaturę otoczenia 36 ℃ (86 ° F).
■ Zakres napięcia
Znamionowa pompa wodna 12 V, zakres roboczy 9 V - 16 V
Znamionowa pompa wodna 24 V, zakres roboczy 18 V - 30 V
Chociaż silnik może być używany w szerokim zakresie napięcia i temperatury, ale zbyt wysokie lub zbyt niskie napięcie i temperatura wpłyną na żywotność silnika, pompa nie może być narażona na promieniowanie cieplne otoczenia.
Średnia ciecz: czysta woda, płynna mieszanina (woda o zawartości glikolu poniżej 60%)
■Parametr elektryczny
Napięcie robocze (VDC) | Moc znamionowa (W) | Przepływ znamionowy (L/H) | Wymiary (mm) | Waga (g) |
9V-16V(12V) 18-30 V (24 V) | 100W | Q=1800L/HH=9M | 148*90*132 | 1.12 KG |
Model złącza i odpowiadające mu właściwości elektryczne (patrz rysunek 3):
| AMP282106-1 | 1 (czarny) | 2 (żółty) | 3 (niebieski) | 4 (czarny) |
(dopasowana wtyczka | GND | Informacje zwrotne o błędzie | PWM | +12V/24V |
■Znak PWM
| Cykl pracy | Opis | Uwaga: |
| 0% ≤ obowiązek ≤ 10% | Stan zatrzymania | |
| 11%≤obowiązek≤55% | Minimalna prędkość biegu | |
| 56%≤obowiązek≤90% | Tryb PWM | |
| 91%≤obowiązek≤100% | Maksymalna prędkość biegu |
■ Uprzejmości
1. Robocza temperatura otoczenia: -40 ℃ - 85 ℃, należy starać się unikać blisko trzyelementowego układu katalitycznego, gazowego i silnika podczas instalacji, zapewnić temperaturę środowiska pracy.
2. Pozycja instalacji pompy wodnej powinna być jak najbliżej niskiego poziomu wody, aby przedłużyć żywotność pompy.
4. Proszę używać pompy z dala od zakurzonego środowiska, kurz jest szkodliwy, aby skrócić żywotność
5. Zwróć uwagę na czystość wody, unikaj zablokowania i zablokowania wirnika, aby skrócić żywotność pompy
■ Parametr wydajności
