| MOQ: | 5 zestawów |
| Cena £: | negotiable |
| metoda płatności: | L / C, T / T, L / C |
Magistrala CAN OWP-BL43-402CAN DC 24 V 240 W samochodowa elektryczna pompa wodna do autobusu BEV/pojazdów PHEV obieg płynu chłodzącego
Zwiększenie/obieg/zmienna częstotliwość/niski poziom hałasu/pompa odśrodkowa
Interfejs CAN
■ Aplikacje
Szeroko stosowany w autobusach hybrydowych, hybrydowych samochodach osobowych, pojazdach elektrycznych, pociągach, statkach i innych systemach cyrkulacji ogrzewania i chłodzenia.
■ Funkcje
◆Przenoszenie siły magnetycznej
◆Wysokowydajny bezszczotkowy silnik prądu stałego, niskie zużycie energii, wysoka wydajność, długa żywotność.
◆Z szerokim zakresem temperatur pracy
◆Sterowanie interfejsem komunikacyjnym CAN
◆Z ciągłym sterowaniem przepływem
◆Ochrona przed odwrotną polaryzacją
◆Ochrona przed suchobiegiem
◆Ochrona nadnapięciowa, nadprądowa
◆Przeciążenie, ochrona przed nadmierną temperaturą
■ Opis techniczny (powiązane części mające kontakt z cieczą)
Obudowa głowicy pompy: odlewane ciśnieniowo stopy aluminium
Wirnik: PPS + GF
Wnęka tarczy: PPS + GF
Tuleja wału: materiały kompozytowe karborundowe
Wał: wał ze stali nierdzewnej (3CR14)
Obudowa magnesu: plastikowa osłona PPS
Pierścień uszczelniający: EPDM
EMC: stopień 3
Hałas: ≤60dB
■ Urządzenie napędowe (w tym silnik)
Wirnik napędowy: magnes w obudowie z tworzywa sztucznego PPS
Śruby i nakrętki: stal nierdzewna SUS 304
Silnik napędowy: bezszczotkowy silnik prądu stałego
Rama silnika: PPA GF
Korpus pompy: odlewana aluminiowa obudowa z piaskowaniem i anodowaniem + malowanie proszkowe PE.
Wspornik: stal
Obręcz wspornika: stal nierdzewna US 304
Wodoodporność w oparciu o stopień ochrony IP68 (en60529)
Model złącza: 325304061AAH (dopasowana wtyczka 325304061AMH)
Średnica dyszy: 41mm (1,61 cala)

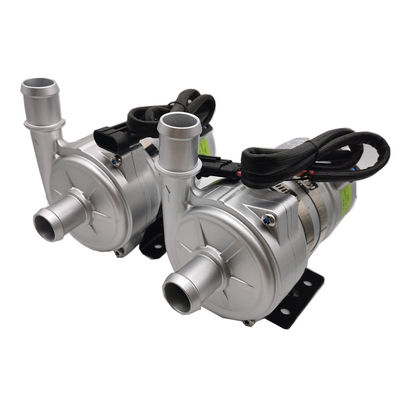

Elektryczna pompa wodna 240W 24VDC EWP Do systemu chłodzenia magazynowania energii
■ Instrukcja montażu
Pompy serii OWP-BL43-402CAN to pompy odśrodkowe, które wymagają wstępnego napełnienia,
Pompa zainstalowana w najniższym położeniu systemu, aby zapewnić, że wirnik jest zawsze zanurzony w cieczy lub wstępnie napełniona pompą przed włączeniem zasilania .
1: Pompa nie powinna pracować na sucho, nawet jeśli może pracować na sucho przez 15 minut (po 15 minutach pracy na sucho zatrzyma się automatycznie). Praca na sucho będzie powodować hałas, zwiększając również ścieranie wału i tulei wału.
2: użyj rury o zalecanej średnicy łączącej wlot pompy, jeśli używasz wlotu pompy o mniejszej średnicy, ze względu na podciśnienie w pompie powietrze zewnętrzne łatwiej wchodzi do pompy przez rurociąg, spowoduje to pogorszenie wydajności pompy , a także pęcherzyki powietrza powodują uszkodzenie pompy.
3: Patrząc od strony wlotu pompy, wirnik obraca się zgodnie z ruchem wskazówek zegara (patrz strzałka na otworze wylotowym).
4: Pompę można zamontować pionowo lub poziomo (patrz rysunek 1) W przypadku montażu pionowego króciec wylotowy powinien być skierowany do góry .
5: Aby uniknąć suchobiegu (powietrze utknęło w wirniku), port wylotowy pompy wodnej powinien być pionowy lub w górnej części wirnika.(patrz rysunek 1 )
6: Podłączona rura powinna być zamontowana pionowo (lub bez kolanka na 20 cm), aby powietrze było łatwo odprowadzane, rura wylotowa nie powinna być używana pod kątem mniejszym niż 90 stopni (patrz rysunek 2).
7: Nie można używać wody morskiej lub innych ciężkich zanieczyszczeń z cieczą zanieczyszczającą duże ziarna jako płynnym medium.
rysunek 1 rysunek 2
■ Temperatura parametr
Średnia temperatura cieczy: -40 ℃ do + 85 ℃ (-40 ° F do + 185° F)
Temperatura otoczenia podczas pracy: -40 ℃ do + 85 ℃ (-40 ° F do + 185 ° F)
Temperatura przechowywania: -40 ℃ do + 70 ℃ (-40° F do + 158° F)
(do 100℃, ale skróci to żywotność)
■ Ciśnienie w systemie
-0,2 do 2,5 bara (100 ℃ (212 ° F).
Żywotność wynosi ponad 20 000 godzin w oparciu o napięcie znamionowe i temperaturę otoczenia 36 ℃ (86 ° F).
■ Zakres napięcia
Znamionowa pompa wodna 24 V, zakres roboczy 18 V - 32 V
Chociaż silnik może być używany w szerokim zakresie napięcia i temperatury, ale zbyt wysokie lub zbyt niskie napięcie i temperatura wpłyną na żywotność silnika, pompa nie może być narażona na promieniowanie cieplne otoczenia.
Średnia ciecz: ciekła mieszanina (woda o zawartości glikolu poniżej 60%)
■Parametr elektryczny
|
Napięcie robocze (VDC) |
Moc znamionowa (W) |
Przepływ znamionowy (L/H) |
Wymiary (mm) |
Waga (g) |
| 18V-32V(24V) | 240W | Q=2400L/H, H=17m | 185*134*158 | 2200g |
Model złącza i odpowiadające mu właściwości elektryczne (patrz rysunek 3):
| 325304061AAH | 1 (czarny) | 2 (czerwony) | 3 (żółty) | 4 (niebieski) |
| (dopasowana wtyczka 325304061AMH) | GND | +24V | CZY MOGĘ | CAN-H |
■ Uprzejmości
1. Robocza temperatura otoczenia: -40 ℃ - 120 ℃, należy starać się unikać blisko trzyelementowego układu katalitycznego, gazowego i silnika podczas instalacji, zapewnić temperaturę środowiska pracy.
2. Pozycja instalacji pompy wodnej powinna być jak najbliżej niskiego poziomu wody, aby przedłużyć żywotność pompy.
4. Proszę używać pompy z dala od zakurzonego środowiska, kurz jest szkodliwy, aby skrócić żywotność
5. Zwróć uwagę na czystość wody, unikaj zablokowania i zablokowania wirnika, aby skrócić żywotność pompy
Parametr wydajności
■Wymiar zewnętrzny
