Elektryczna deskorolka 15A 3-fazowa płyta sterownicza silnika BLDC

MOQ: 1 zestaw
Cena £: negotiable
standardowe opakowanie: Torba PE + karton
Okres dostawy: 5-10 dni
metoda płatności: T / T, L / C, Paypal
Wydajność dostaw: 1000 zestawów / dzień
Szczegóły Informacje
Opis produktu
Szczegółowe informacje
Miejsce pochodzenia
Chiny
Nazwa handlowa
JUYI
Numer modelu
JYQD-YL02D
Napięcie robocze:
12-36Vdc
Moc napędu:
500 W / silnik
Kontrola prędkości PWM:
Cykl roboczy 0-100%
Wyjście sygnału prędkości impulsu:
tak
kolor:
Zielony
Temp. Pracy:
-20 - 85 ℃
Podkreślić:

3-fazowa płyta sterownicza silnika BLDC

,

płyta sterownicza silnika BLDC 15A

,

płyta sterownicza BLDC do deskorolki elektrycznej

Opis produktu
12-36VDC 15A 3-fazowy silnik BLDC podwójny sterownik / kontroler do wózka inwalidzkiego / elektryczna deskorolka

Przegląd
Szybkie Szczegóły
Miejsce pochodzenia:
Jiangsu, Chiny
Nazwa handlowa:
JUYI
Numer modelu:
JYQD-YL02D (8559)
Napięcie robocze:
12-36VDC
Tryb jazdy:
Napęd z dwoma silnikami
Max prąd roboczy:
15A / silnik
Moc pojedynczego silnika:
540W

pakowanie i dostawa

Sprzedawanie jednostek:
Pojedynczy przedmiot
Rozmiar pojedynczego opakowania:
10X8X4 cm
Pojedyncza waga brutto:
0,060 kg
Czas realizacji:
Ilość (sztuki) 1 - 1000 > 1000
Szac.Czas (dni) 15 Do negocjacji

Opis produktu

JYQD-YL02D to bardzo kompaktowa płyta sterownika silnika BLDC z niezbędnymi standardowymi funkcjami, jej korzystna cena i niezawodna wydajność są konkurencyjne w zastosowaniach przemysłowych i komercyjnych.

Jest szeroko stosowany przez klientów na całym świecie prawie od 5 lat dojrzała i stabilna konstrukcja jest odpowiednia dla wielu zastosowań.

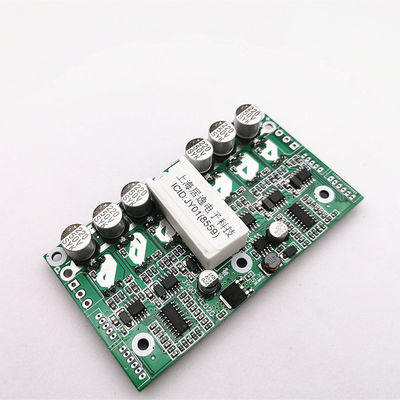

Elektryczna deskorolka 15A 3-fazowa płyta sterownicza silnika BLDC 0
MODEL NR.
JYQD-YL02D (8559)
TEMPERATURA ROBOCZA
-20-85 ℃
NAPIĘCIE ROBOCZE
12V-36VDC
BIEŻĄCY PRACY
15A
REGULACJA PRĘDKOŚCI PWM
Częstotliwość PWM: 1 K-10 KHz, cykl roboczy 0-100%
ANALOGOWA REGULACJA PRĘDKOŚCI NAPIĘCIA
0-5V
Elektryczna deskorolka 15A 3-fazowa płyta sterownicza silnika BLDC 1
Elektryczna deskorolka 15A 3-fazowa płyta sterownicza silnika BLDC 2
Elektryczna deskorolka 15A 3-fazowa płyta sterownicza silnika BLDC 3
Wytyczne dotyczące aplikacji

1: Ten kontroler może sterować dwoma silnikami w tym samym czasie, może być sterowany pojedynczo lub podwójnie.

2: Posiada funkcję hamowania mocy biernej, obwód zwalniający zabezpieczenie przed odwrotnym ładowaniem hamulca, może być sterowany przez MCU,


3: TPort „5V” na płycie może dostarczyć prąd 300mA do zewnętrznego MCU


  •




4: jotYQD-YL02D to płyta sterownicza bez obudowy i radiatora, może napędzać silnik BLDC poniżej 100 W bez radiatora, ale wymaga normalnej wentylacji.


5: Inny silnik BLDC z czujnikiem Halla ma inną sekwencję przewodów Halla, proszę dobrze dopasować przed włączeniem napędu.



6: Dodaj radiator, jeśli moc przekracza 100 W i utrzymuj dobre warunki rozpraszania ciepła dla płyty.
Elektryczna deskorolka 15A 3-fazowa płyta sterownicza silnika BLDC 4
Elektryczna deskorolka 15A 3-fazowa płyta sterownicza silnika BLDC 5
Opis okablowania

1. Contrport ol



GND:Tylko dla sygnału sterującego VR:Regulacja prędkości (liniowa regulacja prędkości 0-2,5 V lub 0-5 V) Częstotliwość PWM: 1 K-5 KHz. ZF:Sterowanie do przodu i do tyłu (wysoki poziom 5 V lub niski poziom 0 V, jeśli używasz MCU 3,3 V, musisz dostosować do 5 V) M:wyjście sygnału impulsu prędkości EL:funkcja hamowania, hamulec liniowy 0-2,5 V lub 0-5 V. 5 V:Źródło zasilania 5 V do zewnętrznego urządzenia sterującego (≤ 300 mA)


2. Port zasilania
MAMA ---- faza A silnika
MB ---- faza B silnika
MC---- faza silnika C
P- ---- DC-
P +---- DC +
3: Port czujnika Halla
Ha--- Hall a
Hb--- Hall b
HC--- Hall c
GND--- GND
5V--- Wejście 5 V.
4: Uwagi
1.Użyj ekranowanych przewodów, jeśli płyta sterownika znajduje się w odległości większej niż 50 cm od silnika, w przeciwnym razie może to doprowadzić do anienormalna jazda, wpływająca na normalne użytkowanie.
2. Odległość portu sterującego: 2,54 mm, faza silnika: 3,96 mm
3. Zwróć uwagę na izolację między sterownikiem MOSFET a radiatorem lub płytą instalacyjną.

Elektryczna deskorolka 15A 3-fazowa płyta sterownicza silnika BLDC 6

Całkowite wymiary

Rozmiar planszy konfigurowalny do twoich żądań.
Elektryczna deskorolka 15A 3-fazowa płyta sterownicza silnika BLDC 7


Skontaktuj się z nami, jeśli potrzebujesz pomocy technicznej.

Dostępne są usługi OEM, ODM!
