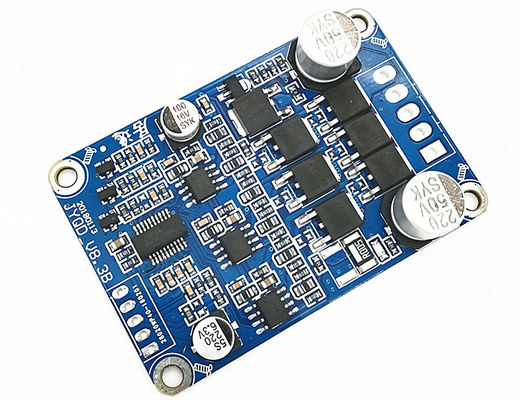

3-fazowa, bezszczotkowa, bezczujnikowa płyta sterownika silnika 24VDC

3-fazowa, bezszczotkowa, bezczujnikowa płyta sterownika silnika 24VDC
24VDC 3 Phase Brushless Sensorless Motor Driver Board
3-fazowa, bezszczotkowa, bezczujnikowa płyta sterownika silnika 24VDC 3-fazowa, bezszczotkowa, bezczujnikowa płyta sterownika silnika 24VDC 3-fazowa, bezszczotkowa, bezczujnikowa płyta sterownika silnika 24VDC 3-fazowa, bezszczotkowa, bezczujnikowa płyta sterownika silnika 24VDC 3-fazowa, bezszczotkowa, bezczujnikowa płyta sterownika silnika 24VDC 3-fazowa, bezszczotkowa, bezczujnikowa płyta sterownika silnika 24VDC

Duży Obraz :  3-fazowa, bezszczotkowa, bezczujnikowa płyta sterownika silnika 24VDC

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: JUYI
Numer modelu: JYQD-V8.3B-24V
Zapłata:
Minimalne zamówienie: 1 zestaw
Cena: Negotiable
Szczegóły pakowania: Torba PE + karton
Czas dostawy: 5-10 dni
Zasady płatności: T / T, L / C, Paypal
Możliwość Supply: 1000 zestawów / dzień

3-fazowa, bezszczotkowa, bezczujnikowa płyta sterownika silnika 24VDC

Opis
Napięcie robocze: 24 V DC Silnik napędowy: 150 W.
Podanie: bezczujnikowy silnik BLDC Analogowa regulacja prędkości napięcia: 0–5 V.
kolor: niebieski Temp. Pracy: -20 - 85 ℃
High Light:

Bezczujnikowa płyta sterownika silnika

,

płyta sterownika silnika 24 VDC

,

3-fazowa bezszczotkowa płyta sterownika silnika

PWM 100 do 20KHZ 24VDc 3-fazowy bezszczotkowy bezczujnikowy sterownik silnika Płytka drukowana dlaDmuchawa mikroneli.

Przegląd
Szybkie Szczegóły
Miejsce pochodzenia:
Jiangsu, Chiny
Nazwa handlowa:
JUYI
Numer modelu:
JYQD-V8.3B

pakowanie i dostawa

Sprzedaż jednostek:
Pojedynczy przedmiot
Wielkość pojedynczego opakowania:
10X8X5 cm
Pojedyncza waga brutto:
0,080 kg
Czas realizacji:
Ilość (sztuk) 1 - 1000 >1000
Szac.Czas (dni) 15 Do negocjacji

Opis produktu

JYQD-V8.3B to bardzo kompaktowa płyta sterownika silnika BLDC z niezbędnymi standardowymi funkcjami, jej korzystna cena i niezawodna wydajność są konkurencyjne w zastosowaniach przemysłowych i komercyjnych.

Jest szeroko stosowany przez klientów na całym świecie prawie od 8 lat, dojrzałe i stabilne konstrukcje są odpowiednie do wielu zastosowań.
3-fazowa, bezszczotkowa, bezczujnikowa płyta sterownika silnika 24VDC 0
MODEL NR.
JYQD-V8.3B
TEMPERATURA ROBOCZA
-20-85 ℃
NAPIĘCIE WEJŚCIOWE
12-36VDC
MAKSYMALNY PRĄD ROBOCZY
7A
REGULACJA PRĘDKOŚCI PWM
Częstotliwość PWM: 1 K-10 KHz, 0-100% cyklu pracy
ANALOGOWA REGULACJA PRĘDKOŚCI NAPIĘCIA
0-5V
3-fazowa, bezszczotkowa, bezczujnikowa płyta sterownika silnika 24VDC 1
3-fazowa, bezszczotkowa, bezczujnikowa płyta sterownika silnika 24VDC 2
3-fazowa, bezszczotkowa, bezczujnikowa płyta sterownika silnika 24VDC 3
Wskazówki dotyczące aplikacji

1: Upewnij się, że parametry napięcia i mocy silnika nie przekraczają podanego zakresu.

2:Ta płyta sterownicza jest używana do 3-fazowego bezszczotkowego silnika bezczujnikowego, ale nie pasuje bezpośrednio do wszystkich 3-fazowych bezszczotkowych silników bezczujnikowych.Jeśli efekt jazdy nie jest dobry (taki jak jitter rozruchu, cofanie, prąd roboczy silnika bez obciążenia jest zbyt duży, prędkość nie jest stabilna, wydajność jest niska i nie można uruchomić z obciążeniem). Klienci mogą dostosować rezystancja i pojemność płyty sterowniczej zgodnie z rzeczywistą sytuacją w celu uzyskania najlepszego efektu jazdy (skontaktuj się z nami w celu uzyskania wskazówek)
  •

3: JYQD-V8.3B to płyta sterownicza bez obudowy i radiatora, może napędzać silnik BLDC poniżej 100 W bez żadnego radiatora, ale wymaga normalnej wentylacji.
4: Pin "5 V" na płycie sterowniczej nie może łączyć się z zewnętrznym sprzętem zasilającym. Nadaje się tylko do zewnętrznego potencjometru lub przełącznika do regulacji prędkości, cofania i przełączania sygnału.

5: Należy pamiętać, że płyta sterownicza JYQD-V8.3B nie ma zabezpieczenia przed odwrotnym połączeniem, trwale uszkodzi płytę sterowniczą w przypadku odwróconej polaryzacji.


3-fazowa, bezszczotkowa, bezczujnikowa płyta sterownika silnika 24VDC 4
3-fazowa, bezszczotkowa, bezczujnikowa płyta sterownika silnika 24VDC 5
Opis okablowania

1. Kontrstary port

5V — Wewnętrzne napięcie wyjściowe płyty sterownika, dla zewnętrznego potencjometru lub przełącznika do regulacji prędkości i operacji cofania
Z/FObrotowe porty sterowania kierunkiem.Podłącz wysoki poziom "5 V" to kierunek do przodu, podłącz do GND to kierunek odwrotny.
VR— Port kontroli prędkości.Analogowa regulacja prędkości liniowej napięcia 0.1 V-5 V, rezystancja wejściowa wynosi 20 K Ohm, połącz zGND, gdy wejście regulacja prędkości PWM, częstotliwość PWM: 1 K-10 KHz;Cykl pracy 0-100%
MWyjście sygnału impulsu prędkości
GND—Używany do wewnętrznej kontroli płyty kierowcy

2. Port zasilania
MAMA ----faza silnika A
MB ---- faza silnika B
MC---- faza silnika C


GND----DC-

VCC----DC +


3: Uwagi
1.Użyj przewodów ekranowanych, jeśli płyta sterownicza znajduje się w odległości większej niż 50 cm od silnika, w przeciwnym razie może to prowadzić donienormalna jazda, wpływająca na normalne użytkowanie.
2. Odległość portu sterowania: 2,54 mm, odległość portu zasilania: 3,96 mm
3. Zwróć uwagę na izolację pomiędzy sterownikiem MOSFET a radiatorem lub płytą montażową.


Całkowite wymiary

Rozmiar płyty konfigurowalny do twoich żądań.
3-fazowa, bezszczotkowa, bezczujnikowa płyta sterownika silnika 24VDC 6


Skontaktuj się z nami, jeśli potrzebujesz pomocy technicznej.

Dostępna jest usługa OEM, ODM!
