24VDC 2400L / H H = 17m Elektryczna pompa płynu chłodzącego glikol do pojazdów elektrycznych

MOQ:	5 zestawów
Cena £:	Zbywalny
metoda płatności:	L / C, T / T, L / C

Szczegóły Informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia

Chiny

Nazwa handlowa

Bextreme Shell

Numer modelu

OWP-BL43-426T

Napięcie robocze:

DC 18V-32V

Maksymalna głowa::

Znamionowy przepływ i podnoszenie:

2400L/H, H=16M

Hałas:

≤61dB

Stopień IP:

Żywotność:

≥20000h

Podkreślić:

Elektryczny samochód z pompą wody 17 m

elektryczny samochód z pompą wody 2400L 17 m

elektryczny samochód z pompą wodną 17 m

Opis produktu

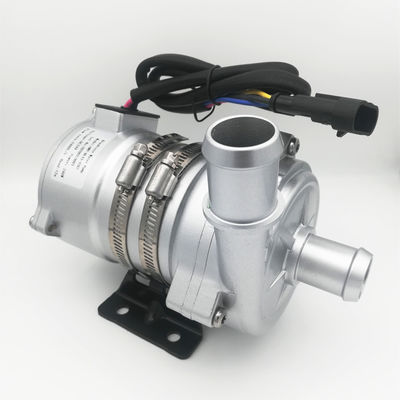

OWP-BL43-426T SERIES bezszczotkowa elektryczna pompa wody do pojazdów elektrycznych

Zwiększenie/obieg/zmienna częstotliwość/niski poziom hałasu/pompa odśrodkowa

24VDC 2400L / H H = 17m Elektryczna pompa płynu chłodzącego glikol do pojazdów elektrycznych 0

■ Aplikacje
Szeroko stosowany w autobusach hybrydowych, hybrydowych samochodach osobowych, pojazdach elektrycznych, pociągach, statkach i innych systemach cyrkulacji ogrzewania i chłodzenia.

■ Funkcje
◆Pompa odśrodkowa
◆Przenoszenie siły magnetycznej
◆Wysokowydajny bezszczotkowy silnik prądu stałego, niskie zużycie energii, wysoka wydajność, długa żywotność.
◆Z szerokim zakresem temperatur pracy
◆Kontrola prędkości sygnału PWM (opcjonalnie)
◆Wyjście sygnału diagnostycznego (opcjonalnie)
◆Z ciągłym sterowaniem przepływem
◆Ochrona przed odwrotną polaryzacją
◆Ochrona przed suchobiegiem
◆Ochrona nadnapięciowa, nadprądowa
◆Przeciążenie, ochrona przed nadmierną temperaturą

■ Opis techniczny (powiązane części mające kontakt z cieczą)
Obudowa głowicy pompy: stop aluminium
Wirnik: PPS + GF
Wnęka tarczy: PPS + GF
Tuleja wału: materiały kompozytowe karborundowe
Wał: wał ze stali nierdzewnej (3CR14)
Obudowa magnesu: plastikowa osłona PPS
Pierścień uszczelniający: EPDM

■ Urządzenie napędowe (w tym silnik)
Wirnik napędowy: magnes w obudowie z tworzywa sztucznego PPS
Śruby i nakrętki: stal nierdzewna SUS 304
Silnik napędowy: silnik bezszczotkowy
Rama silnika: PPA GF
Obudowa pompy: odlewana aluminiowa obudowa z piaskowaniem i anodowaniem + malowanie proszkowe PE.

Wspornik: stalowa podstawa
Obręcz wspornika: stal nierdzewna US 304
Wodoodporność w oparciu o stopień ochrony IP68 (en60529)
Model złącza: AMP282104-1 (dopasowana wtyczka AMP282080-1)
Średnica dyszy: 40mm (1.5 cala)

■Instrukcja montażu

Pompy z serii OWP-BL43-426T to odśrodkowe pompy glikolowe, które wymagają wstępnego napełnienia. Pompa zainstalowana w najniższej pozycji układu, aby zapewnić, że wirnik jest zawsze zanurzony w cieczy lub wstępnie napełniona pompą przed włączeniem zasilania..

1:	Pompa nie powinna pracować na sucho, nawet jeśli może pracować na sucho przez 15 minut (po 15 minutach pracy na sucho zatrzyma się automatycznie). Praca na sucho będzie powodować hałas, zwiększając również ścieranie wału i tulei wału.
2:	Użyj rury o zalecanej średnicy łączącej wlot pompy, jeśli używasz wlotu pompy węża o mniejszej średnicy. Ze względu na podciśnienie w pompie powietrze z zewnątrz łatwiej dostaje się do pompy przez rurociąg, co spowoduje pogorszenie wydajności pompy i również pęcherzyki powietrza powodują uszkodzenie pompy.
3:	Patrząc od strony wlotu pompy, wirnik obraca się zgodnie z ruchem wskazówek zegara (patrz strzałka na otworze wylotowym).
4:	Pompę można zamontować pionowo lub poziomo (patrz rysunek 1) W przypadku montażu pionowego króciec wylotowy powinien być skierowany do góry .
5:	Aby uniknąć suchobiegu (utknięcia powietrza w wirniku), otwór wylotowy pompy wodnej powinien być ustawiony pionowo lub w górnej części wirnika.(patrz rysunek 1 )
6:	Podłączona rura powinna być zamontowana pionowo (lub bez kolanka na 20 cm), aby ułatwić odprowadzanie powietrza, rura wylotowa nie powinna być używana z kolanem mniejszym niż 90 stopni (patrz rysunek 2).
7:	Nie można używać wody morskiej lub innych ciężkich zanieczyszczeń z cieczą zanieczyszczającą duże ziarna jako ciekłego medium.

rysunek 1 rysunek 2

■ Temperatura parametr
Średnia temperatura cieczy: -40 ℃ do + 85 ℃ (-40 ° F do + 185° F)
Temperatura otoczenia podczas pracy: -40 ℃ do + 120 ℃ (-40 ° F do + 248° F)
Temperatura przechowywania: -40 ℃ do + 70 ℃ (-40° F do + 158° F)
(do 100℃, ale skróci to żywotność)
■Ciśnienie w systemie
-0,2 do 2,5 bara (100 ℃ (212 ° F).
Żywotność wynosi ponad 20 000 godzin w oparciu o napięcie znamionowe i temperaturę otoczenia 36 ℃ (86 ° F).
■Zakres napięcia
Znamionowa pompa wodna 24 V, zakres roboczy 18 V - 32 V
Chociaż silnik może być używany w szerokim zakresie napięć i temperatur, ale zbyt wysokie lub zbyt niskie napięcie i temperatura wpłyną na żywotność silnika, pompa nie może być narażona na promieniowanie cieplne otoczenia.

Średnia ciecz: ciekła mieszanina (woda o zawartości glikolu poniżej 60%)

■Parametr elektryczny

Napięcie robocze

(VDC)

Moc znamionowa

Przepływ znamionowy

(L/H)

Wymiary

(mm)

Waga

(g)

18V-32V(24V)

240W

2400L/H ,

H=17M

193*90*159,5

2200g

Model złącza i odpowiadające mu właściwości elektryczne (patrz rysunek 3):

24VDC 2400L / H H = 17m Elektryczna pompa płynu chłodzącego glikol do pojazdów elektrycznych 1

■Parametr wydajności

Wymiar zewnętrzny

24VDC 2400L / H H = 17m Elektryczna pompa płynu chłodzącego glikol do pojazdów elektrycznych 4

24VDC 2400L / H H = 17m Elektryczna pompa płynu chłodzącego glikol do pojazdów elektrycznych 5

Znaków:

Pompy chłodzące samochodowe EWP o napięciu 24VDC do układu chłodzenia PHEV dla pojazdów elektrycznych z hybrydowym autobusem.
