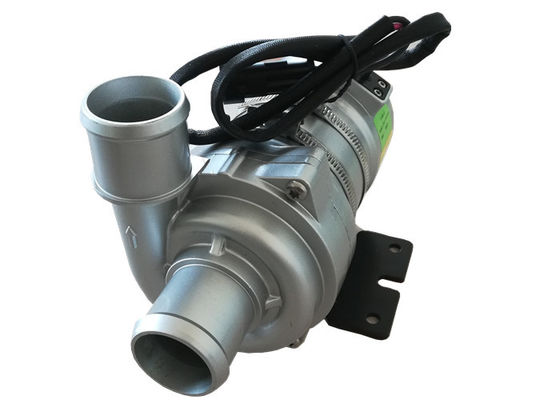

6000L H 8M 24VDC Samochód wyścigowy Elektryczna pompa wodna



SERIA OWP-BL43-450T bezszczotkowa elektryczna pompa wodna DC

6000L / H, H = 8M 24V DC elektryczna pompa wodna ze sterowaniem PWM, bezszczotkowa pompa silnikowa, pompa do ogniw paliwowych, pompa płynu chłodzącego, pompa odśrodkowa



Wzmocnienie / cyrkulacja / Zmienna częstotliwość / Cicha / odśrodkowa

Sterowanie PWM / Diagnostyka usterek











■ Aplikacje



Szeroko stosowany w autobusach hybrydowych, hybrydowych samochodach osobowych, pojazdach z ogniwami paliwowymi, pojazdach elektrycznych, pociągach, statkach i innych systemach cyrkulacji ogrzewania i chłodzenia.



■ Funkcje

◆ Pompa odśrodkowa

◆ Przenoszenie siły magnetycznej

◆ Bezszczotkowy silnik prądu stałego o wysokiej wydajności, niskie zużycie energii, wysoka wydajność, długa żywotność.

◆ Z szerokim zakresem temperatur pracy

◆ Sterowanie prędkością sygnału PWM

◆ Wyjście sygnału diagnostycznego

◆ Ze stałą kontrolą przepływu

◆ Ochrona przed odwrotną polaryzacją

◆ Ochrona przed suchobiegiem

◆ Ochrona przed przepięciami i przepięciami

◆ Przeciążenie, ochrona przed przegrzaniem



■ Opis techniczny (powiązane części mające kontakt z cieczą)

Obudowa głowicy pompy: odlewane ciśnieniowo stopy aluminium

Wirnik: PPS + GF

Wnęka osłony: PPS + GF

Tuleja wału: karborundowe materiały kompozytowe

Wał: wał ze stali nierdzewnej (3CR14)

Obudowa magnesu: plastikowa kapsuła PPS

Pierścień uszczelniający: EPDM

EMC: klasa 3

Hałas: ≤61dB



■ Urządzenie napędowe (w tym silnik)

Wirnik napędowy: magnes w obudowie z tworzywa sztucznego PPS

Śruby i nakrętki: stal nierdzewna SUS 304

Silnik napędowy: bezszczotkowy silnik prądu stałego

Rama druciana silnika: PPA GF

Obudowa pompy: aluminiowa obudowa odlewana ciśnieniowo z piaskowaniem i anodowaniem + malowanie proszkowe PE.



Wspornik: stal

Obręcz wspornika: stal nierdzewna US 304

Wodoodporność w oparciu o stopień ochrony IP68 (en60529)

Model złącza: AMP282106-1 (dopasowana wtyczka AMP282088-1)

Średnica dyszy: 38 mm (1,5 cala)







■ Instrukcja montażu

Pompy serii OWP-BL43-450T to pompy odśrodkowe, które wymagają wstępnie napełnionego,

Pompa jest zainstalowana w najniższym położeniu systemu, aby wirnik był zawsze zanurzony w cieczy lub wstępnie napełnił pompę przed włączeniem zasilania.



1: Pompa nie powinna pracować na sucho, mimo że może pracować na sucho przez 15 minut (po 15 minutach pracy na sucho automatycznie się zatrzyma). Praca na sucho powoduje hałas, zwiększając również ścieranie wału i tulei wału.



2: Użyj rury o zalecanej średnicy łączącej wlot pompy, jeśli używasz wlotu pompy wężowej o mniejszej średnicy, Ze względu na podciśnienie w pompie, powietrze z zewnątrz łatwiej dostanie się do pompy przez rurociąg, spowoduje to pogorszenie wydajności pompy , a także pęcherzyki powietrza powodują uszkodzenie pompy.



3: Patrząc od strony wlotu pompy, wirnik obraca się zgodnie z ruchem wskazówek zegara (patrz strzałka na króćcu tłocznym).



4: Pompę można zamontować pionowo lub poziomo (patrz rysunek 1) W przypadku montażu pionowego króciec tłoczny powinien być skierowany do góry.



5: Aby uniknąć suchobiegu (powietrze utknęło w wirniku), króciec wylotowy pompy wodnej powinien być pionowy lub znajdować się w górnej części wirnika.(patrz rysunek 1)



6: Podłączona rura powinna być zamontowana pionowo (lub bez kolanka w odległości 20 cm), aby ułatwić odprowadzanie powietrza, rura wylotowa nie powinna być umieszczona pod kątem mniejszym niż 90 stopni (patrz rysunek 2).



7: nie można używać wody morskiej ani innych ciężkich zanieczyszczeń z płynnym zanieczyszczeniem o dużym ziarnie jako ciekłym medium.









■ Temperatura parametr

Średnia temperatura cieczy: -40 ℃ do + 85 ℃ (-40 ° F do + 185 ° F)

Temperatura otoczenia podczas pracy: od -40 ° C do + 120 ° C (od -40 ° F do + 248 ° F)

Temperatura przechowywania: od -40 ° C do + 70 ° C (od -40 ° F do + 158 ° F)

(do 100 ℃, ale skróci to żywotność)

■ Ciśnienie w układzie

-0,2 do 2,5 bara (100 ℃ (212 ° F)).

Żywotność wynosi ponad 20 000 godzin w oparciu o napięcie znamionowe i temperaturę otoczenia 36 ℃ (86 ° F).

■ Zakres napięcia

Znamionowa pompa wodna 24 V, działający zakres 18 V - 32 V.

Chociaż silnik może być używany w szerokim zakresie napięć i temperatur, ale zbyt niskie lub zbyt niskie napięcie i temperatura wpłyną na żywotność silnika, pompa nie może być narażona na działanie promieniowania cieplnego w otoczeniu.



Średnia ciecz: ciekła mieszanina (woda z poniżej 60% glikolu)

Napięcie robocze (VDC)	Moc znamionowa (W)	Przepływ znamionowy (L / H)	Wymiary (mm)	Waga (sol)
18 V-32 V (24 V)	250W	Q = 6000L / H, H = 8m	195 * 90 * 145	2200g



■ Parametry elektryczne











Model złącza i odpowiadające mu właściwości elektryczne (patrz rysunek 3):

AMP282106-1	1 (czarny)	2 (żółty)	3 (niebieski)	4 (czerwony)
(dopasowana wtyczka AMP282088-1)	GND	Informacja zwrotna o błędzie	PWM	+ 24V

















■Charakter PWM











Cykl pracy	Opis	Uwaga: 1: błąd metryczny cyklu roboczego PWM ±2% 2: napięcie PWM: 24 V DC, częstotliwość: 1 kHz 3: Zalecana częstotliwość PWM: 500 Hz 4: Zalecane obciążenie 0% jako rozłączenie PWM
0% ≤ cła ≤ 10%	Tryb PWM (stop)
11% ≤ cła ≤ 55%	Tryb PWM (prędkość minimalna)
51% ≤ obowiązek ≤90%	Tryb PWM (liniowy zakres regulacji prędkości)
91% ≤ obowiązek ≤ 100%	Tryb PWM (maksymalna prędkość)



Średnica drutu	Najdłuższy używany drut *
	24V
1,5 mm²	16m
2,5 mm²	25m
3 mm²	31m
4 mm²	40m















Zalecany rozmiar przewodu to (na podstawie 3% spadku napięcia)

* Długość przewodu oznacza odległość od pompy do akumulatora







■ Uprzejmości

1. Robocza temperatura otoczenia: -40 ℃ - 120 ℃, podczas instalacji należy unikać zbliżania się do trzech elementów katalitycznych, układu rur odprowadzających gaz i silnika, należy zapewnić odpowiednią temperaturę środowiska pracy.

2. Pozycja montażowa pompy wodnej powinna być jak najbliżej niskiego poziomu wody, aby przedłużyć żywotność pompy.

4. Proszę używać pompy z dala od zapylonego środowiska, kurz jest szkodliwy dla skrócenia żywotności

5. Zwróć uwagę na czystość wody, unikaj zakleszczenia i zablokowania wirnika, aby skrócić żywotność pompy



■ Parametr wydajności







■Wymiar zewnętrzny
