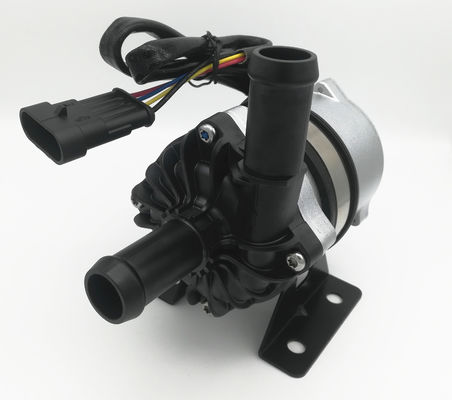

2800L H 12V 24V 100W Bezszczotkowa pompa wodna Sterowanie PWM

OWP-BL93-300 elektryczna pompa wodna 12V / 24V DC 1800L / M, H = 9M, 100W BLDC pompa wodna ze sterowaniem PWM

Wzmocnienie / cyrkulacja / Zmienna częstotliwość / Niski poziom hałasu / Tarcza pompy / Sterowanie PWM / Sygnał zwrotny błędu

OWP-BL93-300 100W BLDC Pompa wodna ze sterowaniem PWM i diagnostyką błędów pompa colant, pompa glikolu, pompa wodna bldc

■ Aplikacje
Szeroko stosowany w autobusach hybrydowych, hybrydowych samochodach osobowych, pojazdach elektrycznych, pociągach i statkach oraz w innych systemach cyrkulacji ogrzewania i chłodzenia.

■ Funkcje
◆ Przenoszenie siły magnetycznej (konstrukcja pompy osłonowej) Pompa odśrodkowa
◆ Bezszczotkowy silnik prądu stałego o wysokiej wydajności, niskie zużycie energii, wysoka wydajność, długa żywotność.
◆ Z szerokim zakresem temperatur pracy
◆ Sterowanie prędkością sygnału PWM
◆ Ze stałą kontrolą przepływu
◆ Ochrona przed odwrotną polaryzacją
◆ Ochrona przed suchobiegiem
◆ Zabezpieczenie przed przepięciem, przepięciem
◆ Przeciążenie, ochrona przed przegrzaniem

■ Opis techniczny (powiązane części mające kontakt z cieczą)
Obudowa głowicy pompy: PPS + GF
Wirnik: PPS + GF
Wnęka osłony: PPS + GF
Tuleja wału: materiały kompozytowe z żywicy węglowej
Wał: wał ze stali nierdzewnej
Obudowa magnesu: nylonowa osłona z tworzywa sztucznego
Pierścień uszczelniający: EPDM

■ Urządzenie napędowe (w tym silnik)
Elektromagnes napędowy: magnes w obudowie z tworzywa nylonowego
Śruby i nakrętki: stal nierdzewna SUS 304
Silnik napędowy: silnik bezszczotkowy
Rama druciana silnika: PPA GF
Korpus pompy: Obudowa z odlewanego ciśnieniowo aluminium z obróbką piaskowania i impregnacji

Wspornik: stal z powłoką proszkową
Obręcz wspornika: stal nierdzewna US 304 + gumowy pierścień tłumiący
Wodoodporność w oparciu o stopień ochrony IP68 (en60529)
Model złącza: AMP282106-1 (dopasowana wtyczka AMP282088-1)
Średnica dyszy: 22,4 mm (średnica wewnętrzna: 16 mm)

■ Specyfikacje modelu
OWP-BL93-300-24A (24VDC)
OWP-BL93-300-12A (12VDC)


■ Instrukcja montażu
Pompy serii OWP-BL93-300 to pompy odśrodkowe, które wymagają wstępnie napełnionego,
Pompa jest zainstalowana w najniższym położeniu systemu, aby wirnik był zawsze zanurzony w cieczy lub wstępnie napełnił pompę przed włączeniem zasilania.

1: Pompa nie powinna pracować na sucho, mimo że może pracować na sucho przez 30 sekund (po 30 sekundach pracy na sucho automatycznie się zatrzyma). Praca na sucho powoduje hałas, zwiększając również ścieranie wału i tulei wału.

2: Użyj rury o zalecanej średnicy łączącej wlot pompy, jeśli używasz wlotu pompy węża o mniejszej średnicy, Ze względu na podciśnienie w pompie, powietrze z zewnątrz łatwiej dostaje się do pompy przez rurociąg, spowoduje to pogorszenie wydajności pompy , a także pęcherzyki powietrza powodują uszkodzenie pompy.

3: Patrząc z kierunku wlotu pompy, wirnik obraca się zgodnie z ruchem wskazówek zegara (patrz strzałka na wylocie).

4: Pompę można zamontować pionowo lub poziomo (patrz rysunek 1) W przypadku montażu pionowego króciec tłoczny powinien być skierowany do góry.

5: Aby uniknąć suchobiegu (powietrze utknęło w wirniku), króciec wylotowy pompy wodnej powinien być pionowy lub znajdować się w górnej części wirnika.(patrz rysunek 1)

6: podłączona rura powinna być zamontowana pionowo (lub bez kolanka w 20 cm), aby powietrze było łatwo odprowadzane, rura wylotowa nie powinna być używana mniej niż 90 stopni
Łokieć (patrz rysunek 2).

7: nie można używać wody morskiej ani innych ciężkich zanieczyszczeń z płynnym zanieczyszczeniem o dużym ziarnie jako ciekłym medium.





Temperatura parametr
Średnia temperatura cieczy: -40 ℃ do + 85 ℃ (-40 ° F do + 185 ° F)
Temperatura otoczenia podczas pracy: od -40 ° C do + 85 ° C (od -40 ° F do + 185 ° F) Wilgotność ≤90%
Temperatura przechowywania: od -40 ℃ do + 70 ℃ (-40 ° F do + 158 ° F) (do 100 ℃, ale skróci to żywotność)
■ Ciśnienie w układzie
-0,2 do 2,5 bara (100 ℃ (212 ° F)).
Żywotność wynosi ponad 20 000 godzin w oparciu o napięcie znamionowe i temperaturę otoczenia 36 ℃ (86 ° F).
■ Zakres napięcia
Znamionowa pompa wodna 12 V, działający zakres 9 V - 16 V.
Znamionowa pompa wodna 24 V, działający zakres 18 V - 30 V.
Chociaż silnik może być używany w szerokim zakresie napięć i temperatur, ale zbyt niskie lub zbyt niskie napięcie i temperatura wpłyną na żywotność silnika, pompa nie może być narażona na działanie promieniowania cieplnego w otoczeniu.

Średnia ciecz: czysta woda, ciekła mieszanina (woda z glikolem poniżej 60%)


■Parametry elektryczne









Model złącza i odpowiadające mu właściwości elektryczne (patrz rysunek 3):








■Charakter PWM





■ Uprzejmości
1. Robocza temperatura otoczenia: -40 ℃ - 85 ℃, podczas instalacji należy unikać zbliżania się do trzech elementów katalitycznych, układu rur odprowadzających gaz i silnika, należy zapewnić odpowiednią temperaturę środowiska pracy.
2. Miejsce montażu pompy wodnej powinno być jak najbliżej niskiego poziomu wody, aby przedłużyć żywotność pompy.
4. Proszę używać pompy z dala od zapylonego otoczenia, pył jest szkodliwy dla skrócenia żywotności
5. Zwróć uwagę na czystość wody, unikaj zakleszczenia i zablokowania wirnika, aby zmniejszyć żywotność pompy
■ Parametr wydajności

• Wymiar zewnętrzny
•
•
•
