Szczegóły Produktu:
|
Uruchom napięcie: | DC 20 V-32 V. | Maksymalny przepływ:: | 5000L / H |
---|---|---|---|
Maksymalna wysokość:: | 24m | Hałas: | ≤65dB |
Klasa IP: | IP67 | Żywotność: | ≥20000h |
maksymalna moc: | 300 W. | ||
High Light: | wytrzymała elektryczna pompa wodna,elektryczna pompa wodna silnika |

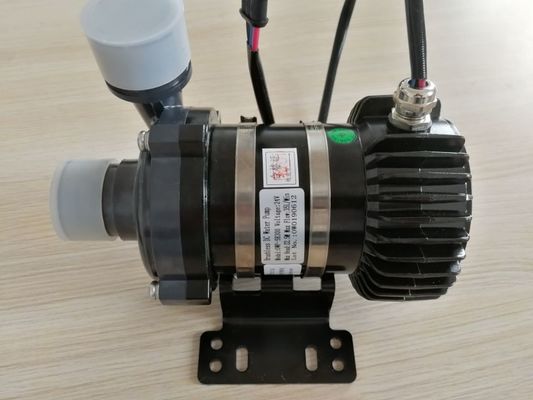

OWP-SH300 Bezszczotkowa pompa wodna
Wzmocnienie / cyrkulacja / Zmienna częstotliwość / Cicha / odśrodkowa
Sterowanie PWM / CAN BUS (opcjonalnie)
Krótkie wprowadzenie i specyfikacje techniczne
1,Zastosowanie elektrycznej pompy wodnej:
Definicja pompy odśrodkowej:
Pompy odśrodkowe służą do transportu płynów poprzez zamianę obrotowej energii kinetycznej na hydrodynamiczną
energia przepływu płynu.Energia obrotowa zwykle pochodzi z silnika lubsilnik elektryczny.Ciecz dostaje się do pompy
wirnik wzdłuż lub w pobliżu osi obrotu i jest przyspieszany przez wirnik, kierując się promieniowo na zewnątrz do dyfuzora lub komory spiralnej (obudowy), z której wychodzi.
Aplikacje:
Szeroko stosowany w autobusach hybrydowych, hybrydowych
samochody osobowe, pojazdy elektryczne, pociągi,
statki i inne ogrzewanie i
system obiegu chłodzenia.
Cechy konstrukcyjne :
1: Główna struktura :Głowica pompy, bezszczotkowy silnik prądu stałego
i kontroler;
2: Funkcje : Zwarta konstrukcja, mocne uszczelnienie, mocne
adaptowalność do środowiska i mediów, struktury i
materiał jest odporny na korozję, wysoką odporność na uderzenia,
z dobrą strukturą rozpraszania ciepła.
1, OWP-SH300 Konstrukcja pompy wodnej
Krótkie wprowadzenie i specyfikacje techniczne
Wskaźnik wydajności II:
1, sprawność (H = 20m ; η≥43%) ;
2, przepływ (H = 20m ; Q≥ 2000L / H).
Wskaźnik wydajności ja:
Głowa (H = 24 ± 1m ; Q = 0 L / H).
Wskaźnik wydajności III:
1, sprawność (H = 16m ; η≥52%) ;
2, przepływ (H = 16 m ; Q = 3100 L / H)
Wskaźnik wydajności IV:
1, sprawność (H = 10m ; η≥43%) ;
2, przepływ (H = 10 m ; Q = 4200 L / H).
1, krzywa wydajności OWP-SH300
Krzywa wydajności i wysokości podnoszenia pompy wodnej OWP-SH300
2, Dane techniczne pompy wodnej OWP-SH300
N0. | Pozycja | Parametry | Uwaga |
1 | Napięcie znamionowe | DC24V | |
2 | Napięcie robocze | DC20 ~ 32 V. | |
3 | Żywotność | ≥20000h | |
4 | Hałas podczas pracy | ≤60 dB | |
5 | Cykle odcięcia | ≥100000 razy | |
6 | Temperatura otoczenia | -40 ℃ ~ 105 ℃ | |
7 | Stopień izolacji silnika | Klasa F. | |
8 | Klasa ochrony | IP67 | |
9 | Medium robocze | płyn przeciw zamarzaniu | |
10 | Tryb sterowania | PWM lub CAN (opcjonalnie) |
1, Cechy konstrukcyjne głowicy pompy wodnej
Głowica pompy:
1: komora spiralna i wirnik wykonane z wysokowydajnego tworzywa sztucznego (odporność na ściskanie, wysoka
wytrzymałość, odporność na korozję) ;
2: Cechy niskiej specyficznej rewolucji
komora wirnika i konstrukcja wirnika: Ograniczenie przepływu płynu jest zwiększone
a efekt przekierowania jest dobry, mała strata hydrauliczna;tarcie oporu wody jest niskie, fluktuacja płynu jest niewielka
3: Charakterystyka konstrukcyjna komory spiralnej pompy wysokiego podnoszenia: poprawa kształtu kanału prowadnicy, język spiralny Kąt
i profil spiralny;Może dobrze zmniejszyć utratę prądów wirowych, utratę uderzenia i przepływ strumienia budzącego pod wysokim ciśnieniem.
Cechy konstrukcyjne głowicy pompy wodnej
1: długa żywotność, wysoka trwałość;
2: Wysoka sprawność hydrauliczna (stan znamionowy ≥ 64%) ;
3: Dobra stabilność i niski poziom hałasu
4: Podkładki płaskie:
Odporność na zużycie łożyska ceramicznego jest poprawiona dzięki zastosowaniu twardego stopu o wysokiej odporności na zużycie, dzięki czemu poprawi to stabilność i trwałość.
2: Cechy struktury silnika bezszczotkowego
Struktura silnika:
1: Obudowa wirnika ze stali nierdzewnej jest
uszczelnione przez zgrzewanie laserowe
a) Nowy materiał ze stali nierdzewnej to
bardziej odporny na korozję ;
b) Znacznie lepsza szczelność ;
2: Uzwojenie stojana:
1, zmniejsz opór, zmniejsz
straty ciepła ; 2, Zmniejsz
liczba zwojów;Zmniejszyć
objętość przestrzeni.
c) Zmniejsz szczelinę magnetyczną, zmniejsz
strata strumienia magnetycznego ;
Cechy konstrukcyjne silnika BLDC
1, szczelne uszczelnienie, wysoka odporność na korozję, mocne
średnia zdolność adaptacji ;
2, Niska wartość opałowa, niski prąd i wysoki silnik
wydajność;
3: Rotor jest owinięty
płaszcz ze stali nierdzewnej szczelnie z pełnym spawaniem laserowym, wydajność uszczelnienia, odporność na korozję są znacznie bardziej poprawione.
Tabela doboru parametrów pompy wodnej
Głowa (M) | Przepływ (L / H) | Moc / (W) | Wydajność | Odpowiednia rezystancja rury |
0 ~ 8 | 4500 ~ 5100 | 256W | ≤40% | ≤8m |
9 ~ 12 | 3500 ~ 4400 | 256W | 40% ~ 48% | 9 ~ 12 m |
13 ~ 16 | 2800 ~ 3400 | 256W | 48% ~ 54% | 13 ~ 16 m |
17 ~ 20 | 2000 ~ 2800 | 290W | 44% ~ 50% | 17 ~ 20 m |
> 20 | 0 ~ 2100 | 305W | 44% | 20 ~ 24 m |
