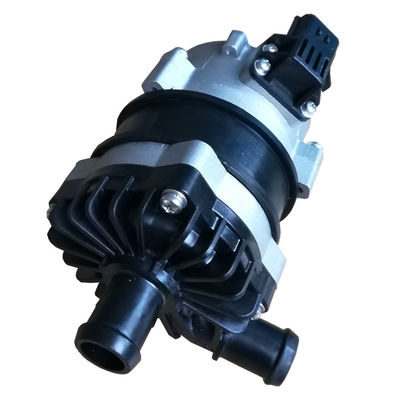

Silnik bezszczotkowy 12-woltowa samochodowa elektryczna pompa płynu chłodzącego do chłodnicy międzystopniowej

Pompa płynu chłodzącego 12VDC elektryczna pompa wodna do samochodu HEV lub elektrycznego, pompa pomocnicza, pompa chłodnicy powietrza doładowującego

Elektryczna pompa wodna z serii DKB80

Wzmocnienie / cyrkulacja / Zmienna częstotliwość / Niski poziom hałasu / Sterowanie PWM / Sygnał zwrotny

♣ Aplikacje

Zastosuj do HEV (hybrydowy pojazd elektryczny), EV (pojazdy elektryczne), pociągów, statków i innych systemów cyrkulacji ogrzewania i chłodzenia.

♣ Funkcje

♦ Jednostopniowa pompa odśrodkowa

♦ Przenoszenie siły magnetycznej (konstrukcja pompy osłonowej)

♦ Wysokosprawny bezszczotkowy silnik prądu stałego, niski pobór mocy, wysoka sprawność, długa żywotność.

♦ Szeroki zakres temperatur pracy

♦ Sterowanie prędkością sygnału PWM (opcjonalne sprzężenie zwrotne sygnału PG)

♦ Ze stałą kontrolą przepływu

♦ Ochrona przed odwrotną polaryzacją

♦ Ochrona przed suchobiegiem

♦ Ochrona przed przepięciami i przepięciami

♦ Ochrona przed przeciążeniem, przegrzaniem

♦ Podzespoły elektroniczne klasy samochodowej

♣ Opis techniczny (części mające kontakt z cieczą)

Obudowa głowicy pompy: PPS + GF

Wirnik: PPS + GF

Wnęka osłony: PPS + GF

Łożysko wału: materiały kompozytowe z żywicy węglowej + podkładka ceramiczna z tlenku cyrkonu

Wał: wydrążony wał ze stali nierdzewnej

Rotor: pakowany wtryskowo z nylonu

Pierścień uszczelniający: EPDM

♣ Urządzenie napędowe (w tym silnik)

Elektromagnes napędowy: magnes + wtrysk nylonu

Śruby i nakrętki: stal nierdzewna SUS 304

Silnik napędowy: silnik bezszczotkowy

Rama drutu silnika: PPA + GF (biały)

Obudowa pompy: stop aluminium

Wspornik: stal nierdzewna SUS 304

Obręcz wspornika: stal nierdzewna US 304 + gumowy pierścień tłumiący

Wodoodporność w oparciu o stopień ochrony IP67 (en60529)

Złącze: 3 piny lub 4 piny (ze sprzężeniem zwrotnym sygnału PG)

Średnica dyszy: 22,6 mm (wewnętrzna średnica:16 mm)

♣ Specyfikacje modelu

DKB80-12A (SR / PG)

DKB80-24A (SR / PG)

Z przyrostkiem modelu wspornika montażowego: SR (np .: DKB80-12ASR)

Z przyrostkiem modelu pinów sprzężenia zwrotnego sygnału PG: PG (np .: DKB80-12APG)

♣ Instrukcja montażu

Pompy serii DKB80 to pompy odśrodkowe, które wymagają wstępnie napełnionego,

Pompa jest zainstalowana w najniższym położeniu systemu, aby wirnik był zawsze zanurzony w cieczy lub wstępnie napełnił pompę przed włączeniem zasilania.

1: Pompa nie powinna pracować na sucho, mimo że może pracować na sucho przez 30 sekund (po 30 sekundach pracy na sucho automatycznie się zatrzyma). Praca na sucho powoduje hałas, zwiększając również ścieranie wału i tulei wału.

2: Użyj rury o zalecanej średnicy łączącej wlot pompy, jeśli używasz wlotu pompy węża o mniejszej średnicy, Ze względu na podciśnienie w pompie, powietrze z zewnątrz łatwiej dostaje się do pompy przez rurociąg, spowoduje to pogorszenie wydajności pompy , a także pęcherzyki powietrza powodują uszkodzenie pompy.

3: Patrząc z kierunku wlotu pompy, wirnik obraca się zgodnie z ruchem wskazówek zegara (patrz strzałka na wylocie).

4: Pompę można zamontować pionowo lub poziomo (patrz rysunek 1) W przypadku montażu pionowego króciec tłoczny powinien być skierowany do góry.

5: Aby uniknąć suchobiegu (powietrze utknęło w wirniku), króciec wylotowy pompy wodnej powinien być pionowy lub znajdować się w górnej części wirnika.(patrz rysunek 1)

6: podłączona rura powinna być zamontowana pionowo (lub bez kolanka w 20 cm), aby powietrze było łatwo odprowadzane, rura wylotowa nie powinna być używana mniej niż 90 stopni

Łokieć (patrz rysunek 2).

7: nie używaj wody morskiej ani innych ciężkich zanieczyszczeń z dużą cieczą zanieczyszczającą ziarno jako ciekłym medium.

♣ Temperatura parametr

Średnia temperatura cieczy: -40 ℃ do + 120 ℃ (-40 ° F do + 248 ° F)

Temperatura otoczenia podczas pracy: od -40 ° C do + 100 ° C (od -40 ° F do + 212 ° F)

Temperatura przechowywania: od -40 ℃ do + 70 ℃ (-40 ° F do + 158 ° F)

(do 100 ℃, ale skróci to żywotność)

♣ Ciśnienie w układzie

-0,2 do 2,5 bara (100 ℃ (212 ° F)).

Żywotność wynosi ponad 20 000 godzin w oparciu o napięcie znamionowe i temperaturę otoczenia 36 ℃ (86 ° F).

♣ Zakres napięcia

Znamionowa pompa wodna 12 V, działający zakres 9 V - 16 V.

Znamionowa pompa wodna 24 V, działający zakres 18 V - 30 V.

Chociaż silnik może być używany w szerokim zakresie napięć i temperatur, ale zbyt niskie lub zbyt niskie napięcie i temperatura wpłyną na żywotność silnika, pompa nie może być narażona na działanie promieniowania cieplnego w otoczeniu.

Średnia ciecz: czysta woda, ciekła mieszanina (woda z glikolem poniżej 60%)

♣ Parametry elektryczne

♣ Model złącza i szpilki

♣ Zalecany rozmiar drutu (na podstawie 3% spadku napięcia)

♣ Uprzejmości

1. Temperatura otoczenia podczas pracy: -40℃- 120℃, należy starać się unikać zbliżania się do trójelementowego układu katalitycznego, układu rur wylotowych gazu i silnika podczas montażu, zapewnić odpowiednią temperaturę środowiska pracy.

2. Miejsce montażu pompy wodnej powinno być jak najbliżej niskiego poziomu wody, aby przedłużyć żywotność pompy.

3. W celu zmniejszenia wodoszczelności należy w jak największym stopniu zmniejszyć liczbę kolanek w rurociągach instalacji, nie dopuścić do żadnego kolanka w promieniu 20 cm od pompy.

4. Proszę używać pompy z dala od zapylonego otoczenia, pył jest szkodliwy dla skrócenia żywotności

5. Zwróć uwagę na czystość wody, unikaj zakleszczenia i zablokowania wirnika, aby zmniejszyć żywotność pompy.

♣ Wykres krzywych

♣ Wymiary całkowite

♣ Budowa pompy
