Szczegóły Produktu:
|
| Kąt efektu Halla: | Kąt elektryczny 120 stopni | wał się skończył: | 0,025 mm |
|---|---|---|---|
| Radialna gra: | 0,02 mm przy 460 g | Koniec zabaw: | 0,08 mm przy 400g |
| Maksymalna siła promieniowa: | 75N @ 20 mm od kołnierza | Maksymalna siła osiowa: | 15 N. |
| Wytrzymałość dielektryczna: | 500 V DC przez jedną minutę | Rezystancja izolacji: | 100MΩ Min., 500VDC |
| High Light: | bezszczotkowy silnik prądu stałego,silnik bezszczotkowy o wysokim momencie obrotowym |
||

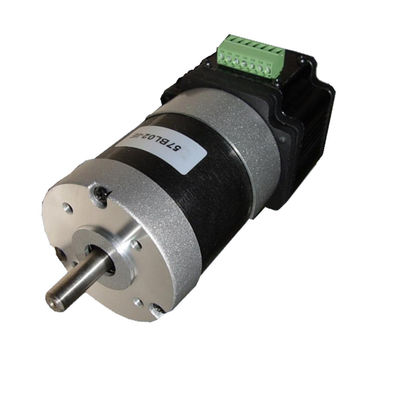

Bezszczotkowy silnik 57 mm z wewnętrznym sterownikiem do instrumentu analitycznego o jakości węgla
Funkcje:
Bezszczotkowy silnik 57 mm przyjmuje zintegrowaną konstrukcję napędu.Jest mały i ma dużą pojemność.Posiada kontrolę obrotów do przodu i do tyłu, regulację prędkości, wyjście sygnału prędkości i inne funkcje.
Podanie:
Przemysł automatyki przemysłowej: Nawijarka, drzwi automatyczne, pompa perystaltyczna
Przemysł instrumentów naukowych: przyrząd do analizy jakości węgla
Branża komunikacyjna: antena satelitarna nawigacyjna
Przemysł spożywczy: maszyna do lodów
Przemysł AGD: Kosiarki itp.
◆ OGÓLNE SPECYFIKACJE
| Rodzaj uzwojenia | Delta | |
| Kąt efektu Halla | Kąt elektryczny 120 stopni | |
| Wał się skończył | 0,025 mm | |
| Gra promieniowa | 0,025 mm przy 460 g | |
| Koniec zabaw | 0,025 mm przy 4000 g | |
| Maks.siła promieniowa | 75N @ 20 mm od kołnierza | |
| Maks.siła osiowa | 15N | |
| Klasa izolacji | Klasa B. | |
| Wytrzymałość dielektryczna | 500VDC przez jedną minutę | |
| Rezystancja izolacji | 100MΩ Min., 500VDC | |
◆ PODŁĄCZENIE ELEKTRYCZNE
| + 5 V F / R SV PG GND GND + Vp | ||||
| O O O O O O O | ||||
| 1 2 3 4 5 6 7 |
| 7 + Vp --- WEJŚCIE ZASILANIA DC + 36VDC | ||||
| 6 GND --- WSPÓLNA MASA SYSTEMU | ||||
| 5 GND --- WSPÓLNA MASA SYSTEMU | ||||
| 4 PG --- WYJŚCIE IMPULSU PRĘDKOŚCI (TTL), 12 IMPULSÓW / OBROT | ||||
| 3 SV --- NAPIĘCIE PRĘDKOŚCI 0-5 VDC | ||||
| 2 F / R --- KIERUNEK OBROTOWY, Hi = CCW | ||||
| 1 + 5V --- + 5V NAPIĘCIE WYJŚCIOWE | ||||
| UWAGA: KONTROLA PRĘDKOŚCI ZAMKNIĘTEJ PĘTLI: 5000 RPM MAKS.AT SV = 5VDC | ||||
◆ SPECYFIKACJA ELEKTRYCZNA
| Model | OWM57BL (S) 01-IE | OWM57BL (S) 02-IE | OWM57BL (S) 03-IE | OWM57BL (S) 04-IE | ||||
| Liczba słupów | 4 | 4 | 4 | 4 | ||||
| Liczba faz | 3 | 3 | 3 | 3 | ||||
| Napięcie znamionowe VDC | 36 | 36 | 36 | 36 | ||||
| Prędkość znamionowa RPM | 4000 | 4000 | 4000 | 4000 | ||||
| Nominalny moment obrotowy Nm | 0.11 | 0,22 | 0.32 | 0.43 | ||||
| Moc znamionowa W. | 46 | 92 | 133 | 180 | ||||
| Rezystancja między liniami w omach | 1.5 | 0,7 | 0,45 | 0.35 | ||||
| Indukcyjność między liniami mH | 4.5 | 2.1 | 1.4 | 1 | ||||
| Stała momentu obrotowego Nm / A | 0,063 | 0,063 | 0,063 | 0,063 | ||||
| BackE.MF Vrms / KRPM | 6.6 | 6.6 | 6.6 | 6.6 | ||||
| Bezwładność wirnika g.cm2 | 75 | 119 | 173 | 230 | ||||
| Długość ciała (L) mm | 78 | 98 | 118 | 138 | ||||
◆WYMIARY:
