Name: Synchroniczny bezszczotkowy silnik prądu stałego z płynną regulacją prędkości
Brand: Changzhou Bextreme Shell Motor Technology Co.,Ltd
SKU: OWM22RBL
Availability: InStock

MOQ:	5 szt
Cena £:	Zbywalny
standardowe opakowanie:	zestaw do kartonu eksportowego
Okres dostawy:	jak potwierdzono
metoda płatności:	L / C, T / T, Western Union
Wydajność dostaw:	10000 sztuk / miesiąc

Szczegóły Informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia

Chiny

Nazwa handlowa

OWO

Orzecznictwo

CE, RoHs

Numer modelu

OWM22RBL

Rodzaj uzwojenia:

Gwiazda

Kąt efektu Halla:

Kąt elektryczny 120 stopni

wał się skończył:

0,025 mm

Radialna gra:

0,02 mm przy 450 g

Koniec zabaw:

0,08 mm przy 450 g

Maksymalna siła promieniowa:

10N w odległości 10 mm od kołnierza

Wytrzymałość dielektryczna:

500 V DC przez jedną minutę

Rezystancja izolacji:

100MΩ Min., 500VDC

Podkreślić:

bezszczotkowe silniki elektryczne prądu stałego

silnik synchroniczny bldc

bezszczotkowy silnik prądu stałego ze zintegrowanym regulatorem prędkości

Opis produktu

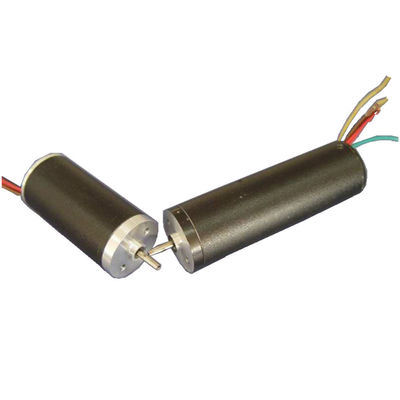

Okrągły bezszczotkowy silnik prądu stałego 22 mm do instrumentu reklamowego
Bezszczotkowy silnik prądu stałego to synchroniczny silnik elektryczny zasilany prądem stałym (DC), który ma sterowany elektronicznie system komutacji zamiast mechanicznego systemu komutacji opartego na szczotkach.W takich silnikach prąd i moment obrotowy, napięcie i prędkość obrotowa są powiązane liniowo.

SERIA OWM22RBL Synchroniczny bezszczotkowy silnik prądu stałego z płynną regulacją prędkości 0

◆ WSKAZANIA MODELI

OWM 22 RBL 45
OWM: Dekarbon
22: Rozmiar ramy silnika: metryczny (mm)
RBL: okrągły silnik bezszczotkowy
45: Długość ciała

◆ OGÓLNE SPECYFIKACJE

Rodzaj uzwojenia	Gwiazda
Kąt efektu Halla	Kąt elektryczny 120 stopni
Wał się skończył	0,025 mm
Gra promieniowa	0,02 mm przy 450 g
Koniec zabaw	0,08 mm przy 450 g
Maks.siła promieniowa	10N w odległości 10 mm od kołnierza
Maks.siła osiowa	2N
Klasa izolacji	Klasa B.
Wytrzymałość dielektryczna	500VDC przez jedną minutę
Rezystancja izolacji	100MΩ Min., 500VDC

◆ PODŁĄCZENIE ELEKTRYCZNE

Ołów nr	Kolor ołowiu	Wskaźnik ołowiu	Funkcjonować	Opis
Ołów nr	Kolor ołowiu	Wskaźnik ołowiu	Funkcjonować	Opis
1	niebieski	UL1007 28AWG	Vcc	Napięcie zasilania dla czujników halla
2	Czerwony		Hala A
3	Żółty		Hala B
4	brązowy		Hala C
5	Zielony		GND	Masa dla czujników halla
6	Czerwony	UL1007 26AWG	Faza U
7	brązowy		Faza V
8	czarny		Faza W.

◆ SPECYFIKACJA ELEKTRYCZNA

Model	OWM22RBL45	OWM22RBL68
Liczba słupów	8	8
Liczba faz	3	3
Napięcie znamionowe (VDC)	24	24
Prędkość znamionowa (RPM)	4600	3500
Ciągły moment utyku (mN.m)	9.6	26.4
Znamionowy moment obrotowy (mN.m)	8	22
Moc znamionowa (W)	3.8	8
Szczytowy moment obrotowy (mN.m)	21	50
Prąd szczytowy (A)	1.1	1.5
Rezystancja między liniami (omy)	23	11.8
Indukcyjność międzyprzewodowa (mH)	6.2	4.2
Stała momentu obrotowego (mNm / A)	30.2	35.5
Bezwładność wirnika (g.cm²)	0.66	1.32
Długość ciała (mm)	45	68
Masa (kg)	0,07	0.12

◆WYMIARY:

Powiązane nazwy:
Dzięki cechom niewielkich rozmiarów, zwartej konstrukcji, płynnej regulacji prędkości i wysokiej wydajności kosztowej, seria okrągłych silników bezszczotkowych OWM22RBL jest szeroko stosowana w branży reklamowej.Na przykład jest używany do dużych projektorów.
